11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.2 Komponentide vöötkood Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
316
Komponendid 11
Näiteks on võimalik lugeda andmeid komponentide poolidelt, et võrrelda komponentide varu
seadistusfailis nõutava kogusega (laadimise kontroll). 11
Iga andmekomplekti eduka lugemise kinnitamiseks antakse helisignaal. 11
MÄRKUS 11
Komponentide vöötkoodiriideri funktsioon tuleb konfigureerida liiniarvuti abil.
Vöötkoode, mis algavd numbritega 1 või 2 ning on lühemad 5-st tähemärgist, tõlgendatakse
radade vöötkoodidena. Kõiki ülejäänud vöötkoode (mis ei alga numbritega 1 või 2 ning on
pikemad 5-st tähemärgist, tõlgendatakse komponentide vöötkoodidena. 11
11.2.2 Märkusi kasutamise kohta
– Süsteemiga peab olema ühendatud vöötkoodiriider.
– Kõikide komponentide vöötkoodid peavad olema sisestatud liiniarvutisse.

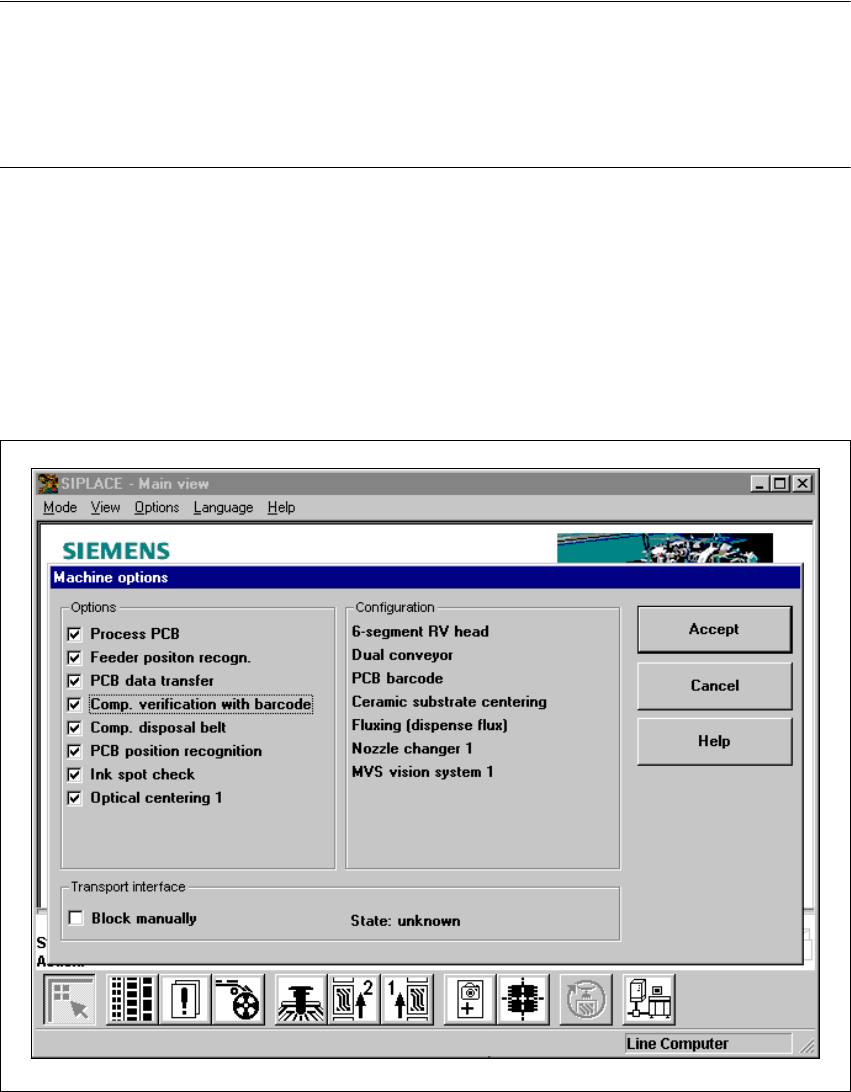

Æ Selleks tuleb avada Machine options menüüs “Comp. verification” (seadistuse kontrollimine
vöötkoodide abil) funktsioon.
Joon. 11.2 - 2 Seadistuse kontrollimine vöötkoodide abil
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.2 Komponentide vöötkood
317
MÄRKUS 11
Kui üks vöötkoodi numbritest on asendatud jokkeriga (tärniga *), siis seda numbrit ei arvestata.
Seda tüüpi filtrit kasutatakse teatavate andmete (nt kuupäev või tootja nimi) lugemise
vältimiseks. 11
– Pärast komponentide vöötkoodiriideri aktiveerimist liiniarvutil ja jaamas masina suvanditest
funktsiooni “Comp. verification” valimist, ei saa funktsioone “Refill location” (raja täitmine) ja
“Refill track with barcode” (laadimise kontrollimine vöötkoodide abil) enam käsitsi teostada.
– Radade korral, kus kasutatakse vöötkoodideta komponente, saab käsitsi laadimist “Refill”
edasi kasutada (seda isegi juhul, kui kontrollimine vöötkoodide järgi on sisse lülitatud).
Tegevus olukorras, kus vöötkoode pole võimalik lugeda: 11
Æ Lülitage masina suvanditest "Options" vöötkoodide järgi kontrollimine välja.
Æ Sisestage vöötkoodid käsitsi.
11
11
11.2.3 Kasutamine
Æ Valige seadistuse menüüst tühjade radade “Empty tracks” kuva.
Æ Kasutage vöötkoodiriiderit soovitud raja vöötkoodi lugemiseks.
Kui rada on seadistuses fikseeritud ning komponendil on vöötkood, siis kuvatakse
dialoogiboks “Comp. verification” koos viitega vastavale rajale.
MÄRKUS 11
Soovitud dialoogi saab avada, kui klõpsata soovitud rajale või klõpsates “Comp. verification”
nuppu. 11
Pärast vöötkoodide võrdlemist ja edukat lugemist võib alustada raja täitmist. 11
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.2 Komponentide vöötkood Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
318
11.2.4 Tehnilised andmed
Ühendamiseks kasutatav seade Jaamaarvuti
Andmete sisestamine Vöötkoodi skanner või klaviatuur
Tähemärkide arv Kuni 40
Piirangud Vöötkoodid algavad 1 või 2-ga ning on lühemad kui
5 tähemärki
Vöötkoodide arv Kuni 6 ühe komponendi kohta
Filter andmete keelustamiseks Kuni 1 vöötkoodi kohta
Eelseatavd kooditüübid Kood 39 (standardne või ASCII),
kood 2/5, vahelduv ja normaalne,
kood 128, UPC/EAN/JAN koodid
(muud vastavalt tellimisele)
