– kõikide liinil olevate masinate seadistus komponentide suhtes peab olema ühesugune;
– kõik trükiplaadid peavad olema ühesuguse laiusega.
11.4.3.2 Trükiplaatide vöötkoodiriider kaksikkonveieri jaoks
Kaksikkonveieri korral kasutatakse vöötkoode ainult läbi GEM-liidese. See on vajalik, sest
ladumisprogrammi ei saa vastasel juhul andmetega automaatselt varustada. 11
11.4.4 Tehnilised andmed
* See väärtus on saavutatav ainult siis, kui trükiplaadi vöötkoodi silt läbib skanneri risti masina
traspordisuuna suhtes. 11
** Sisendkonveieri vöötkoodiriideri asend on kergesti muudetav vastavalt vöötkoodi asukohale
trükiplaadil. 11
Max. komponentide mõõdud ühe lindiga
konveieri korral
Standardne: (pikkus x laius) kuni 460 mm x 460 mm
Tellija soovil: ( pikkus x laius) kuni 508 mm x 460 mm
(ühesugune laius kõigi antud ladumisprotsessi tööde korral)
Siltide mõõdud Riba laius B: 0,19 < B ≤ 0,3 mm
(vastab suurele ja keskmisele tihedusele)
Riba pikkus: ≥ 4 mm*
Lugemisakna pikkus ≤ 90 mm
Sildi orientatsioon trükiplaadil ** Paralleelne või perpentikulaarne trükiplaadi
liikumissunaga, statsionaarsele poolele nii lähedal kui võimalik
Sildi värvid (kontrastsus > 70% vastavalt
DIN 66236-le)
Kood: must, tumeroheline, tumesinine
taust: valge, beež, kollane, oranž
Kooditüübid Kood 39, kood 128 / EAN 128,
Codabar, 2/5 IATA 2/5 tööstuses kasutatav,
2/5 vahelduv, UPC, EAN,
Pharma kood, EAN Addendum
(muud koodid vastavalt tellimisele)
Täielik vöötkood Kuni 25 numbrit (defineerida saab ka vöötkoodi filtri)
Laserskanneri ohutus Laserdiood 670 nm (punane) / 1 mW
Laseri ohutusklass 2, kaitseaste IP65
Jaama ja liini tarkvara Versioon 405.xx või hilisem
Sisselugemise / analüüsi kestus Ei mõjuta teisi protsesse (T ≤ 1 s), sest teostatakse
paralleelselt eelmise trükiplaadi ladumisega
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.4 Trükiplaatide vöötkoodiriider Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
326
11.4.5 Trükiplaatide vöötkoodiriideri paigaldamise variandid
Joon. 11.4 - 3 Trükiplaatide vöötkoodiriideri paigaldamise variandid
Eestvaade 11 Külgvaade 11
Trükiplaatide vöötkoodiriideri
paigaldamine trükiplaatidest
ülespoole
Trükiplaatide vöötkoodiriideri
paigaldamine trükiplaatidest
allapoole
Ülaltvaade 11
Trükiplaatide vöötkoodi riideri asend
vöötkoodide pikisuunalisel
orientatsioonil trükiplaatide
liikumissuunaga
Trükiplaatide vöötkoodiriideri asend
vöötkoodide ristsuunalisel
orientatsioonil trükiplaatide
liikumissuunaga
Profiilrööbas
Trükiplaatide
vöötkoodiriideri
ülaltvaade
Trükiplaatide
vöötkoodiriideri
altvaade
Profiilrööbas
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.4 Trükiplaatide vöötkoodiriider
327
11.4.6 Trükiplaatide vöötkoodiriideri konfigureerimine
Trükiplaatide vöötkoodiriider konfigureeritakse vöötkoodisiltide järgi. Lisakomplekti kuulub
programm selliste siltide määratlemiseks. 11
11.4.7 Trükiplaatide vöötkoodide kuvamine
Seda menüüd kasutatakse loendiboksi avamiseks, kus asub trükiplaatide vöötkoodiriideri viimati
loetud vöötkoodide nimekiri. 11
Loendiboksis tuuakse ära ka informatsioon vöötkoodide lugemisel tekkinud vigadest,
käivitussignaali saamisest, valest failiformaadist või andmete puudumisest. 11
Æ Klõpsake Options menüüs asuvat trükiplaatide vöötkoodide alammenüüd PCB barcode.
. 11

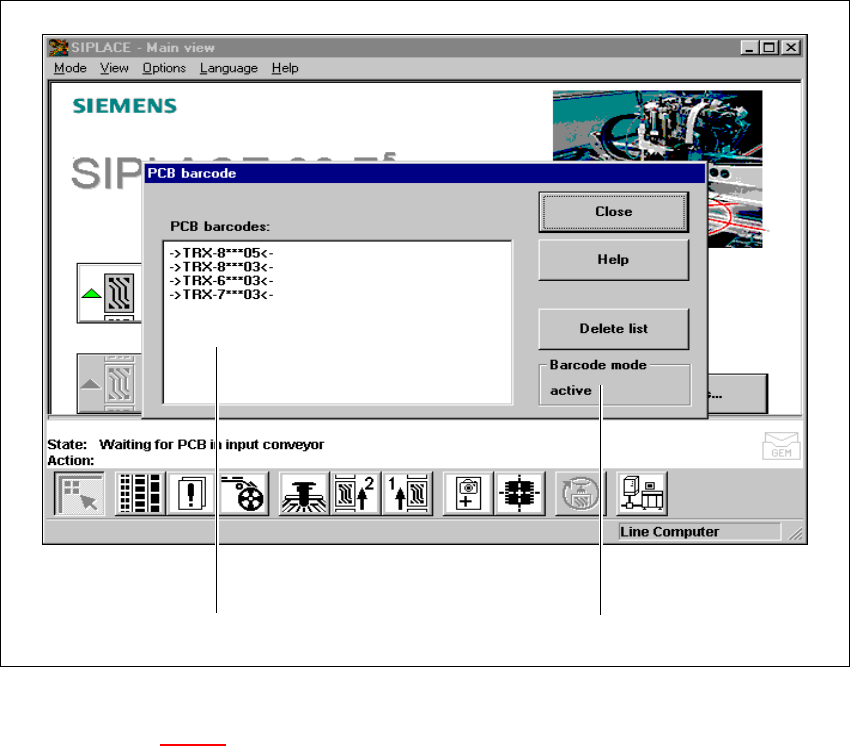

Joon. 11.4 - 4 Trükiplaatide vöötkoodide kuvamine
Selgitused joon. 11.4 - 4 juurde 11
(1) Loendiboks
(2) Olekuindikatsioon
Æ Nimekirja kustutamiseks klõpsake Delete list nuppu.
111 2 11
