Kasutusjuhend SIPLA CE F5/F5 HM 11 Jaama laiendamine - riistvara Tarkvara versioon SR .407.xx 01/2001 EE väljaanne 11.5 Kera amilise aluse tsentreerimine 331 11 Joon. 1 1.5 - 2 K eraamilise al use tsentreerimisseade (kül…
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.5 Keraamilise aluse tsentreerimine Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
330

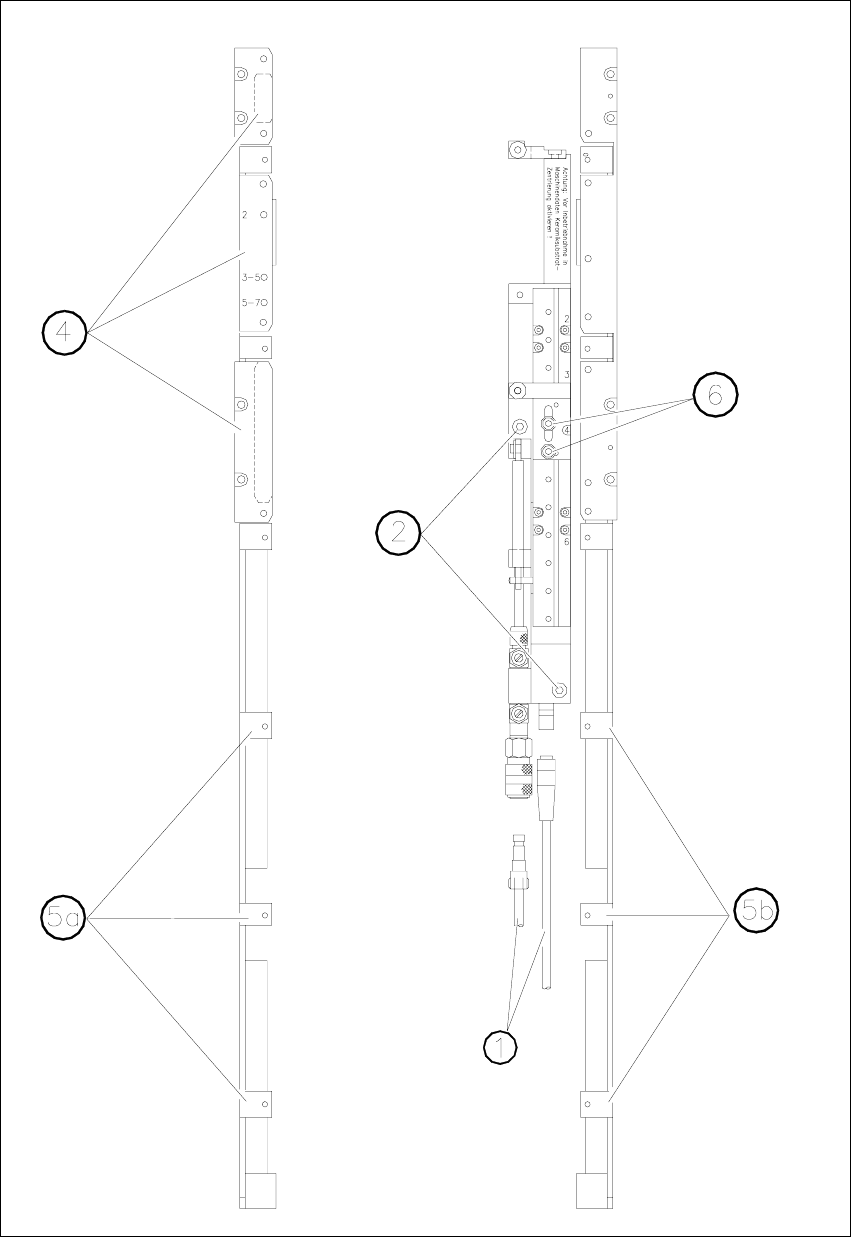

Joon. 11.5 - 1 Üldvaade (ülalt)
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.5 Keraamilise aluse tsentreerimine
331
11

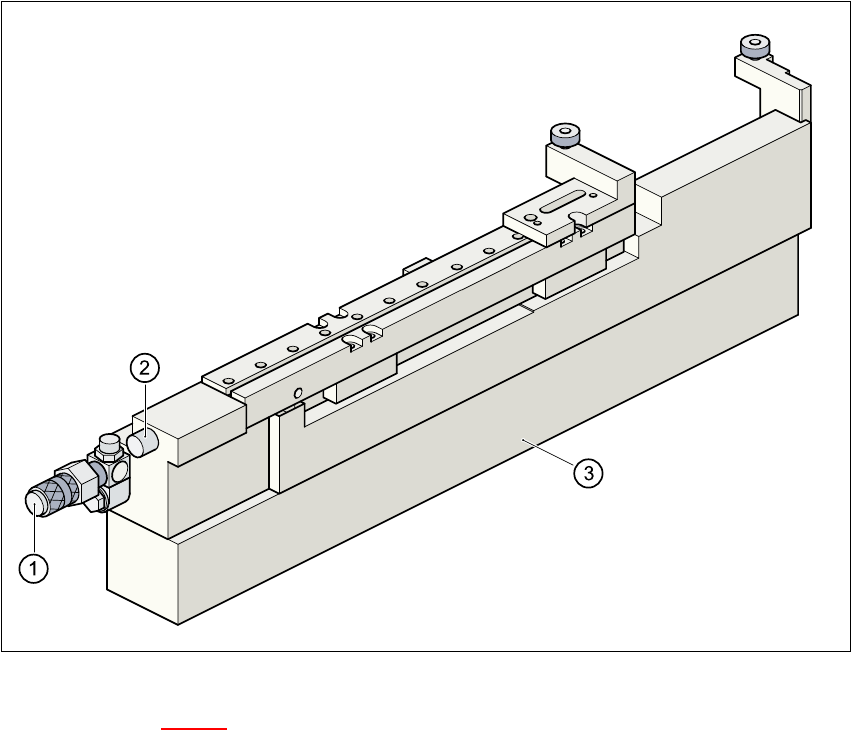

Joon. 11.5 - 2 Keraamilise aluse tsentreerimisseade (külgvaade)
Selgitused joon. 11.5 - 2 juurde 11
(1) Liitmik
(2) Keraamilise aluse tsentreerimisandur
(3) Alus
11.5.3.3 Hooldus
– Puhastage ja määrige tsentreerimisseadme X-telje kuuli juhikut.
– Vajaduse korral kontrollige pneumaatilise ajami sujuvat liikumist.
– Konveierit tuleb hooldada vastavalt hooldusjuhendile.
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.5 Keraamilise aluse tsentreerimine Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
332
11.5.4 Tehnilised andmed
11.5.5 Optiline tsentreerimine kaldvalgustuse kasutamisega
11.5.5.1 Üldjuhised
Optilise tsentreerimise korral tuleb arvesse võtta keraamilise aluse spetsiifilisi iseärasusi. Aluse
kontrastsus sõltub olulisel määral justeeriva struktuuri jaoks kasutatud pastast, justeerimiseks
kasutatava struktuuri ümber olevast vabast ruumist ja valgustusviisist. 11
Külgvalgustusseade asub portaalialuse kaamera eesmises osas. 11
Joon. 11.5 - 3 Portaalialuse kaamera külgvalgustusseade
Aluse mõõdud 50 mm x 50 mm kuni 100 mm x 180 mm
Aluse paksus 0,5 mm kuni 1,5 mm
Aluse mudel Skraibeerimata (probleemideta)
skraibeeritud (nõuab kontrollimist)
Konveieril asuv alus 2,5 mm
Optiline tsentreerimine: trükiplaatide
tehisnägemismooduli vaateväli
Valgete pastade valgustamismeetod:
Tumedate pastade valgustamisviis ja üksteise lähedal
asuvate (> 1 mm) struktuuride valgustamismeetod:
5,7 mm x 5,7 mm
Trükiplaatide tehisnägemismoodul (standardne)
Kaldvalgustus (valikul)
Koordinaatmärkidele esitatavad tingimused Vt trükiplaatide tehisnägemismooduli asendi
tuvastamist
Mehhaaniline tsentreerimisseade:
X-/Y-telje tsentreerimise täpsus ± 0,07 mm / 4 sigma
Trükiplaadi alumise poole kliirens 12 mm
Suruõhuliitmik 5,5 baari
