11.7 Pöördkiipide tehisnägemismoodul Pick&Place tööpea jaoks Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
340
11.7 Pöördkiipide tehisnägemismoodul Pick&Place
tööpea jaoks
11

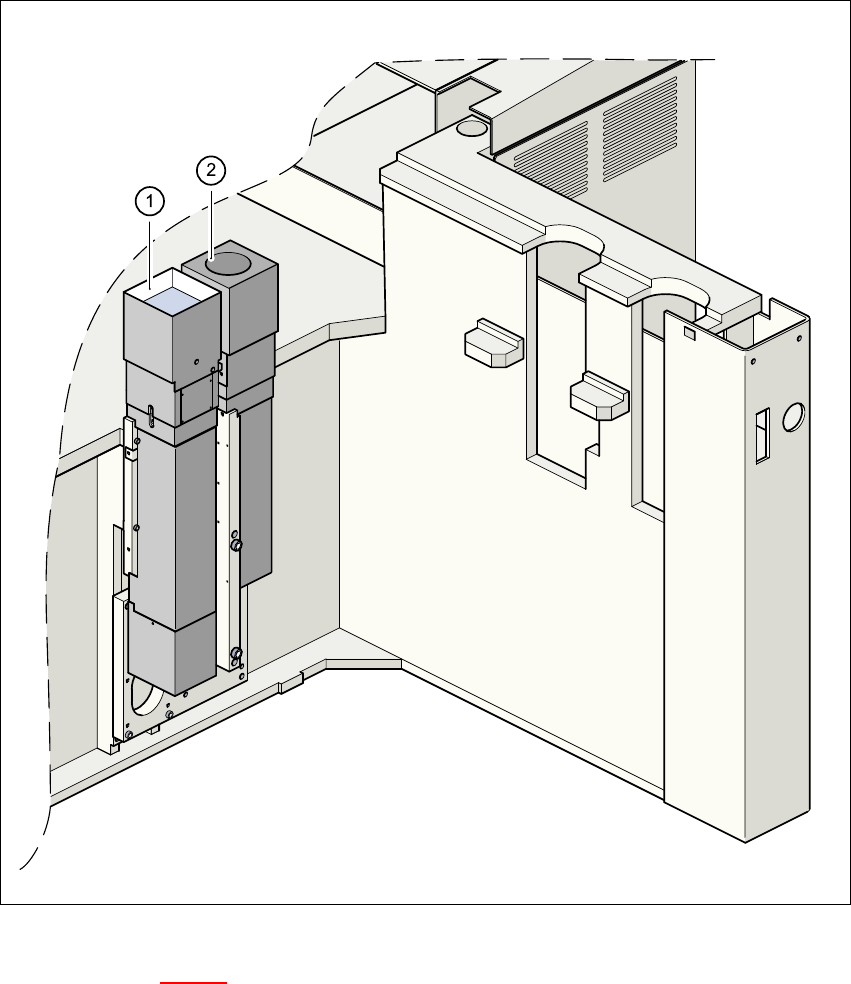

Joon. 11.7 - 1 Tehisnägemismoodul Pick&Place tööpea jaoks
Selgitused joon. 11.7 - 1 juurde 11
(1) Pick&Place tööpea tehisnägemismoodul väikese väljaviikude sammuga komponentide jaoks
(2) Pöördkiipide tehisnägemismoodul Pick&Place tööpea jaoks
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.7 Pöördkiipide tehisnägemismoodul Pick&Place tööpea jaoks
341
11.7.1 Funktsioonide kirjeldus
Pöördkiipide tehisnägemismoodul laiendab väikese väljaviikude sammuga komponentide ja
pöördkiipide ladumisvõimalusi (viimaseid ka eriti väikese väljaviikude sammu korral). Kirjeldatav
väikese väljaviikude sammuga komponentide tehisnägemismoodulile lisatav moodul suurendab
süsteemi lahutust mitmeid kordi. Antud juhul kasutatav valgustussüsteem erineb oluliselt
standardsest versioonist. Optimaalse valgustuse korral on kontaktide kujutised maksimaalse
suurusega ning ortogonaalsed parasiitkujutiused (need võivad tekkida näiteks kristallile trükitud
juhtivatel ribadel) surutakse efektiivselt maha. Väiksemate parasiitstruktuuride korral võib
valgustust parandada valgustite kombineerimisega, millega saavutatakse suur tuvastusvõime -
seda isegi pöördkiipide ruudukujuliste kontaktpindade korral, mida rakendatakse juhtivat liimi
kasutava tehnoloogia juures. Väljaviikude kontaktide (sammaste, kerade) tuvastamiseks
lõhestatud keskkondades kasutatakse spetsiaalseid algoritme. 11
11.7.2 Ohutustehnika Fx ladumismasinate komponentide tehisnägemismoodulite
käsitsemisel
OHTLIK
ÄRGE modifitseerige ega lühistage kunagi Fx ladumismasina, väikese väljaviikude sammuga
komponentide tehisnägemismooduli või pöördkiipide tehisnägemismooduli kaitseseadmeid. 11
Väikese väljaviikude sammuga komponentide tehisnägemismooduli või pöördkiipide
tehisnägemismooduli poolt kiiratav optiline kiirgus vastab laserklassile 1, mis eeldab mooduli
pidevat paigaldatust ladumismasinale ning kaitsekatete suletud olekut (EN 60825-1 ja IEC
825). 11
Joon. 11.7 - 2 1. klassi lasertoodete identiftseering
Laserklass 1
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.7 Pöördkiipide tehisnägemismoodul Pick&Place tööpea jaoks Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
342
11.7.3 Tehnilised andmed
11
Pöördkiipide mõõdud
ühe mõõtmise korral
paljukordsel mõõtmisel
1x1mm
Kuni 7x9mm
Kuni 20mmx20mm
Mõõdud < 3mmx6mm Spetsiaalne imiotsak, sööturi tolerants piki serva < 0,2 mm
Kontaktide min. läbimõõt 80 µm
Ladumistsükkel Min. 2s (sõltuvalt kontaktide arvust)
Mikroskeemide võrk:
Väljaviikude samm
Kontaktise samm
0,25mm
0,15mm
Vaateväli 9 mm x 11,5 mm
Valgustusmeetod Eestvalgustus (3 programmeeritavat nivood)
