11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.8 Komplanaarsuskontrolli lasermoodul Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
346
OHTLIK
Kaitseseadme modifitseerimisel või väljalülitamisel kaotab masinale antud ohutusgarantii
automaatselt kehtivuse.
Kasutaja on kohustatud kinni pidama ametühingute katusorganisatsiooni Union of Employers’
Liability Insurance Associations juhistest VBG 93, st:
- registreerima süsteemi kasutamise ametühingus;
- määrama laserohutusega tegeleva ametiisiku;
- koostama mooduli kasutamisjuhendi. 11
11.8.4 Ülevaade
11.8.4.1 Tehisnägemise analüüsimoodul
Komplanaarsuskontrolli lasermoodul koosneb kahest osast: tehisnägemise analüüsimoodulist
koos selle juhtseadmega ning lasermoodulist. Tehisnägemise analüüsimoodul asub masina
juhtplokis (joon. 11.8 - 4
). Mooduli tööolekuid näidatakse kolme rohelise valgusdioodi (LED-i) abil,
mis asuvad tehisnägemise analüüsimoodul esipaneelil. 11
Komplanaarsuskontrolli lasermooduli lähtestamiseks vajutage lähtestamise (RESET) nuppu. 11
11.8.4.2 Lasermoodul
Lasermoodul on kinnitatud masina paremal poolel asuvale tugiraamile (pos. 11.8 - 5).
Lasermooduli tööolekuid näitavad kaks punast LED-i ja üks roheline LED. 11
11
LED (vt 11.8 - 4) Põleb Kustunud
1 roheline 5 V tööpinge Pinge puudub
2 roheline 12 V tööpinge Pinge puudub
3 roheline Lasermoodul on kasutusel Lasermoodul on välja lülitatud
LED (joon. 11.8 - 5) Põleb Kustunud
4 punane OUT OF RANGE
(mõõtepiirkonnast väljas)
–
5 punane POOR TARGET
(komponent halbade
peegeldusomadustega)
–
6 roheline Lasermoodul on kasutusel Lasermoodul on välja lülitatud
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.8 Komplanaarsuskontrolli lasermoodul
347

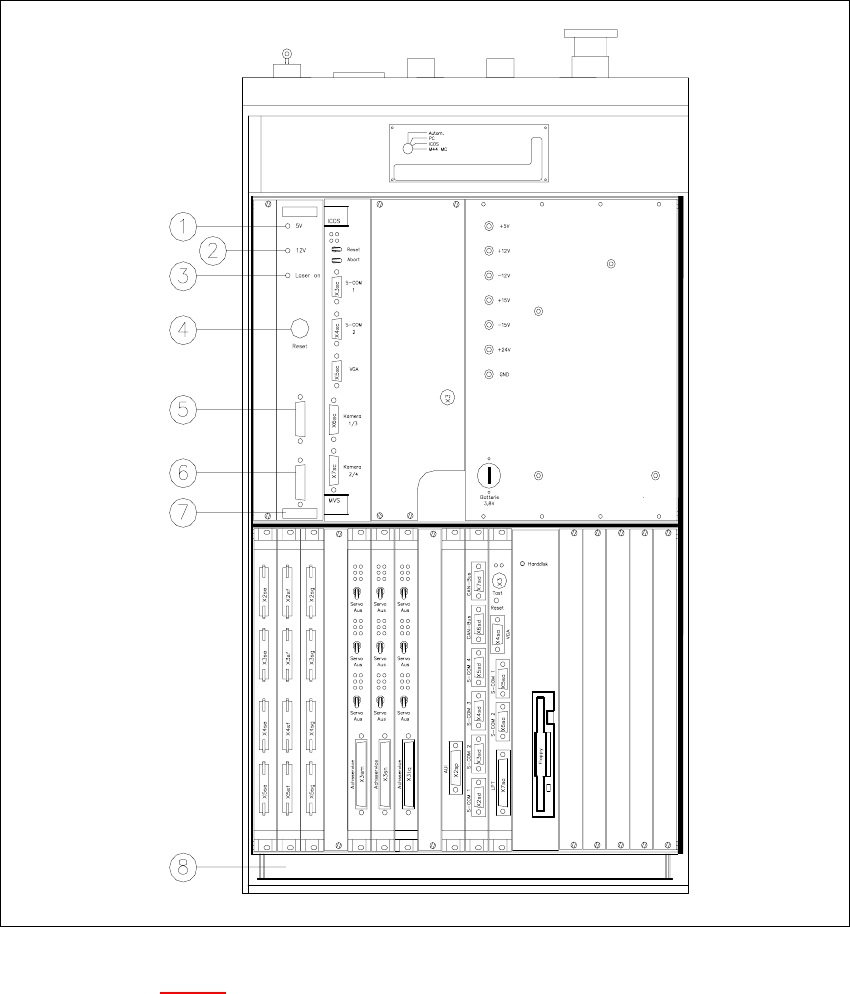

Joon. 11.8 - 4 Komplanaarsuskontrolli lasermooduli üldvaade
Selgitused joon. 11.8 - 4 juurde 11
(1) Roheline LED: 5 V tööpinge
(2) Roheline LED: 12 V tööpinge
(3) Roheline LED: lasermoodul on välja lülitatud
(4) Lähtestamise nupp
(5) SUB-D pesa, 9 kontakti, COM2: masina kontrollerisse
(6) SUB-D pesa, 15 kontakti: lasermoodulisse
(7) Tehisnägemise analüüsimoodul koos juhtpaneeliga
(8) Juhtimisplokk
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.8 Komplanaarsuskontrolli lasermoodul Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
348

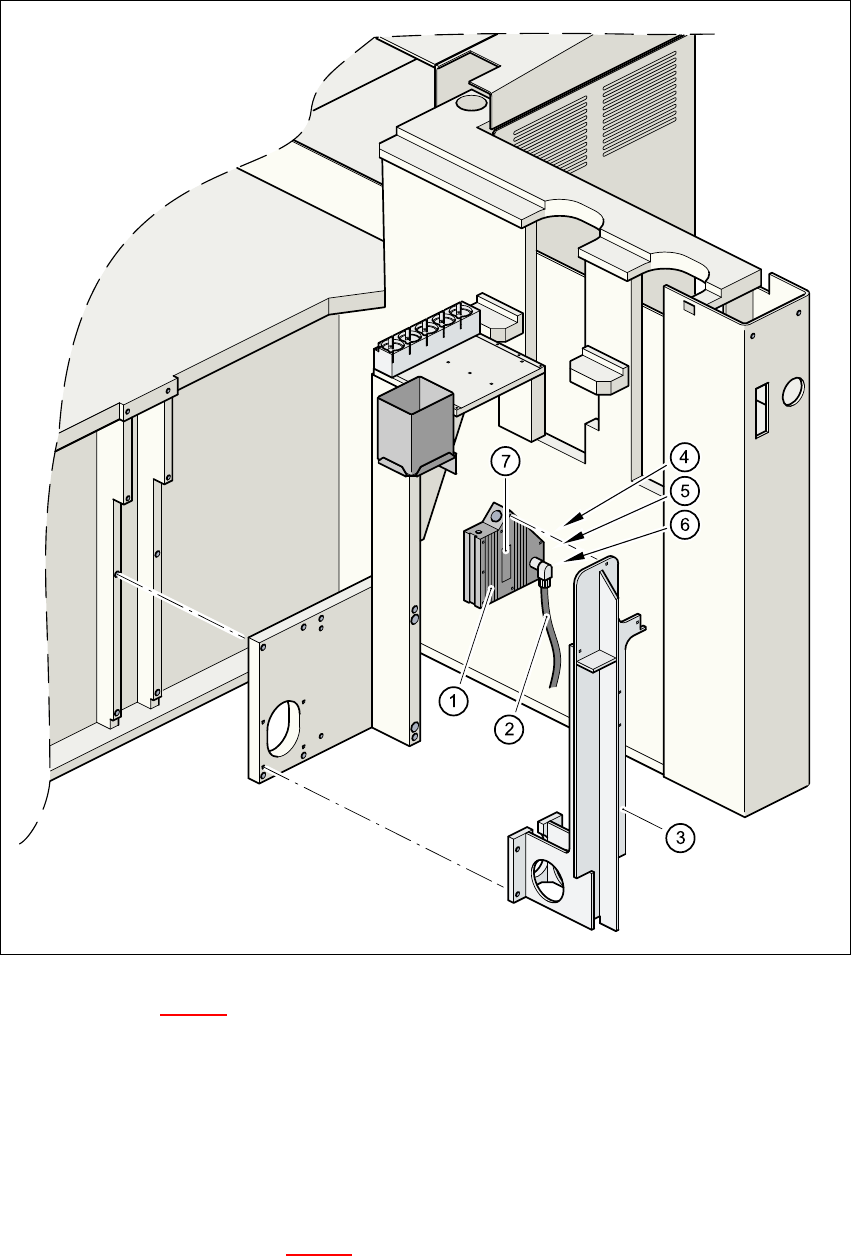

Joon. 11.8 - 5 Komplanaarsuskontrolli lasermoodul
Selgitused joon. 11.8 - 5 juurde 11
(1) Lasermoodul
(2) Ühenduskaabel
(3) Tugiraam
(4) Punane LED: MÕÕTEPIIRKONNAST VÄLJAS
(5) Punane LED: HALBADE PEEGELDUSOMADUSTEGA KOMPONENT
(6) Roheline LED: LASERMOODUL ON SISSE LÜLITATUD
(7) Klass 3 B lasertoode, joon. 11.8 - 2
