Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.8 Komplanaarsuskontrolli lasermoodul
349
11.8.5 Andmete sisestamine
– Sisestage korpuste kuju redaktorisse (vt SIPLACE UNIX liiniarvuti kasutushendist jaotist 5.4.4)
käsitsemisandmetesse ‘Handling data’ komplanaarsuskontrolli nõue.
– Sisestage maksimaalne lubatud komplanaarsushälve (vt lubatud maksimaalset komponendi
kõrguse tolerantsi SIPLACE UNIX liiniarvuti kasutusjuhendi jaotisest 5.2.5 ‘NU editor
functions’).
MÄRKUS
Komplanaarsuskontrolli lasermooduli võib aktiveerida või deaktiveerida ‘"Options" menüü
’ kaudu
(vt käesolevast kasutusjuhendist jaotis 3.3.2.3
). Komplanaarsuskontrolli lasermooduli võib sisse
või välja lülitada komponentide korral, mille jaoks korpuste kuju redaktoris on seadistatud
komplanaarsuskontrolli nõue. 11
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.9 Räbusti doseerimisseade Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
350
11.9 Räbusti doseerimisseade
11.9.1 Ülevaade
Pöördkiipide nõuetekohaseks monteerimiseks tuleb enne komponendi ladumist kanda kiibile
räbustit. Sellega tagatakse järgneva jootmisprotsessi ettenähtud kvaliteet. 11
Pärast seda, kui Pick&Place tööpea on haaranud pöördkiibi ning teostatud on
positsioneerimismõõtmine, doseeritakse trükiplaadi paigaldamiskohta räbustit. Trükiplaadile
kantava räbustikoguse võib sisestada sõltuvalt kiibi korpuse kujust. 11
Pick&Place tööpea paigaldab kohe pärast räbusti doseerimist pöördkiibi trükiplaadile. Pick&Place
tööpea hoiab pöördkiipi trükiplaadil paigal eelnevalt programmeeritud ning kiibi korpuse kujust
sõltuva ajavahemiku jooksul. Selle aja jooksul kuivab komponent räbustisse ning seetõttu on
välditud komponendi "äraujumine". 11
Pärast kõigi pöördkiipide ladumist aktiveerub trükiplaatide konveier pärast programmeeritud
ooteaja möödumist ning eemaldab trükiplaadi ladumistsoonist. 11
11.9.2 Tehnilised andmed
11
Doseeritav kogus 2 µl - 100 µl
Min. doseerimisinkrement 1 µl
Süstla maht 1 ml
Paagi maht 100 ml
Paigaldamiskohta doseeritav räbustikogus Sõltub pöördkiibi suurusest ning räbusti
ja aluse märgamisomadustest
Kiibi paigalhoidmise aeg pärast trükiplaadile
paigaldamist
0 kuni 5 s
Paigalhoidmise aja inkrement 0,01 s
Min. ooteaeg enne trükiplaadi transportimise
alustamist
0 kuni 40 s
Ooteaja inkrement 1 s
Doseerimistsükli kestus 1,5 s koos positsioneerimisega
Loputustsükkel 1 kuni 10 x süstla ruumala
Tühjenemise tase 1 Hoiatus
Tühjenemise tase 2 Tühi, st masin seiskub
Doseerimisnõela positsioneerimistäpsus ± 0,05 mm
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.9 Räbusti doseerimisseade
351
11.9.3 Funktsioonide kirjeldus
Paagina kasutatakse tsentrifuugi (3), mis on täidetud räbustiga. Räbusti imetakse läbi klapi (2)
süstlasse (1). Seejärel doseeritakse räbusti süstla (1) abil läbi klapi ja süstlanõela (6) kiibi
paigalduskohta. 11
11

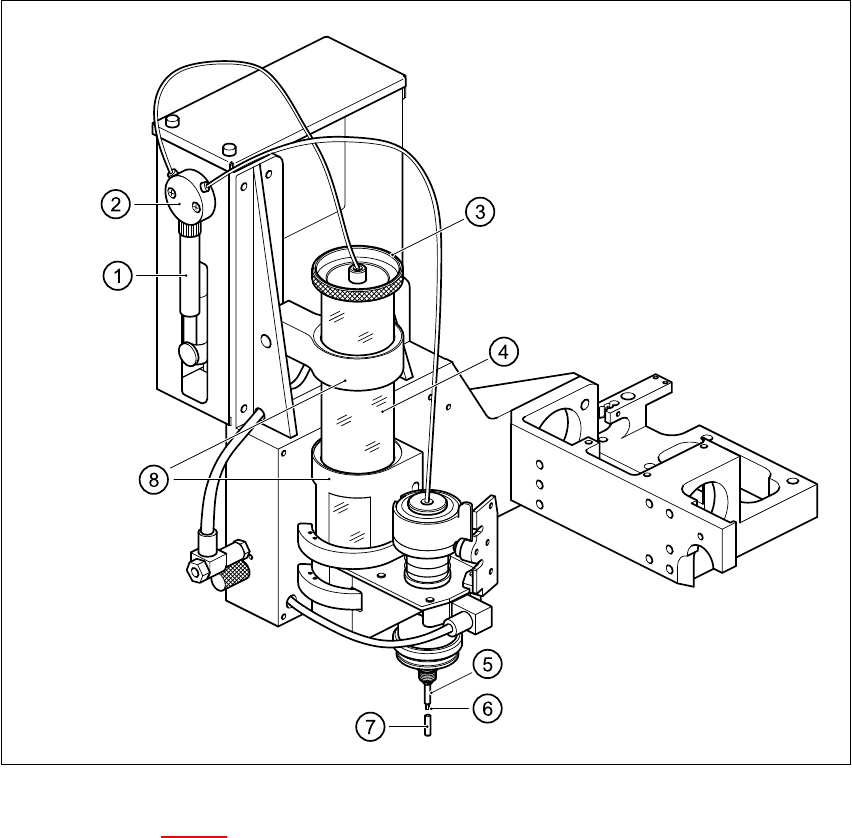

Joon. 11.9 - 1 Räbusti doseerimisseadme üldvaade
Selgitused joon. 11.9 - 1 juurde 11
(1) Süstal (2) Klapp
(3) Paagi kaas (4) Paak (tsentrifuug)
(5) Tsentreeriv otsak (6) Doseerimisnõela ots
(7) Kork (8) Hoidja
