Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.9 Räbusti doseerimisseade
351
11.9.3 Funktsioonide kirjeldus
Paagina kasutatakse tsentrifuugi (3), mis on täidetud räbustiga. Räbusti imetakse läbi klapi (2)
süstlasse (1). Seejärel doseeritakse räbusti süstla (1) abil läbi klapi ja süstlanõela (6) kiibi
paigalduskohta. 11
11
Joon. 11.9 - 1 Räbusti doseerimisseadme üldvaade
Selgitused joon. 11.9 - 1 juurde 11
(1) Süstal (2) Klapp
(3) Paagi kaas (4) Paak (tsentrifuug)
(5) Tsentreeriv otsak (6) Doseerimisnõela ots
(7) Kork (8) Hoidja
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.9 Räbusti doseerimisseade Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
352
ETTEVAATUST
Kui räbusti doseerimisseadet ei kasutata pikema aja jooksul (rohkem kui 1 tunni möödumisel), siis
tuleb tsentreerimisotsak korgiga sulgeda. Sellega välditakse räbusti kristalliseerumist ning
tsentreerimisotsaku ummistumist. 11
Pöördkiip asetatakse paigaldamiskohta ning hoitakse eelseatud aja vältel paigal, mille
möödumisel räbusti kuivab. 11

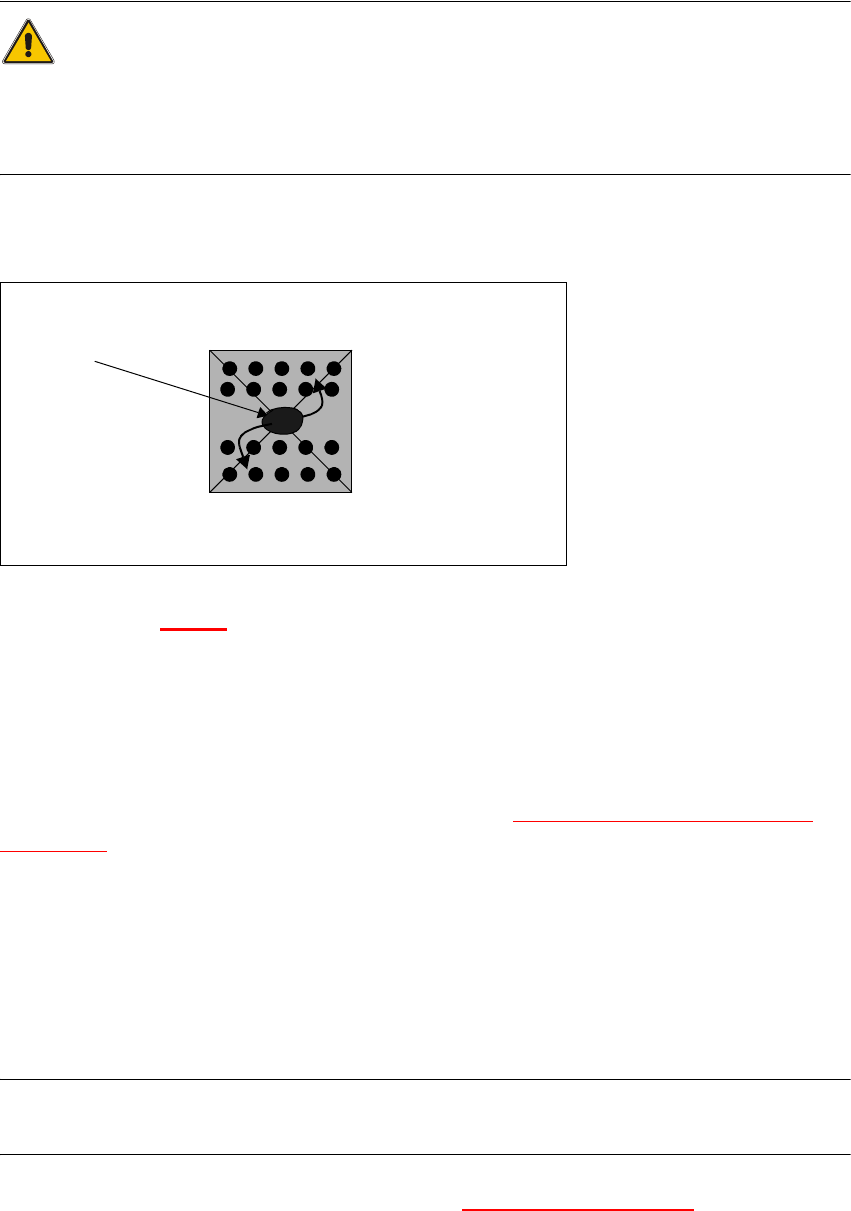

Joon. 11.9 - 2 Räbusti doseerimine komponendile
Selgitused joon. 11.9 - 2 juurde 11
(1) Räbusti valgumine väljaviikudeni
11
Seejärel jääb trükiplaat muudetava aja kestel masinasse, millega tagatakse räbusti täielik
kuivamine. 11
Vastavate parameetrite sisestamist on kirjeldatud jaotises 11.9.7.1
Korpuste kuju nimekiri ja
parameetrid. 11
11.9.4 Doseerimisseadme täitmine räbustiga
Kui tekib vajadus räbusti lisamiseks, annab jaamaarvuti hoiatuse. Pärast seda on võimalik
lühikese aja kestel ladumise jätkamine, kuid vältida tuleb paagi tühjenemist, sest see põhjustab
mittevajaliku seisakuaja. 11
MÄRKUS
Paak tuleb täita masinast eemal, et vältida räbusti tilkumist masinasse. 11
Æ Nihutage räbustipea täitmisasendisse. Vt jaotis 11.9.7.4 Üksikfunktsioonid.
111
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.9 Räbusti doseerimisseade
353
Æ Tõmmake paak hoidjast üles välja ning keerake kaas ära. Joon. 11.9 - 1 "Räbusti
doseerimisseadme üldvaade".
Æ Täitke paak räbustiga, pange kaas tagasi ja asetage paak hoidjasse. Joon. 11.9 - 1 "Räbusti
doseerimisseadme üldvaade". Kontrollige, et paak oleks kindlalt hoidjas.
Æ Kasutage üksikfunktsioone räbustipea läbiloputamiseks räbustiga. Jälgige, et voolikust ja
süstlast saaks õhk täielikult välja surutud ning räbusti hakkaks pidevalt voolama. Vt jaotis
11.9.7.4
Üksikfunktsioonid.
MÄRKUS
Veenduge, et süstla nõela sisse ei jääks õhumulle. 11
