11 Jaama laiendamine - riistvara Kasutusjuhend SI PLACE F5/F5 HM 11.9 Räbusti doseerim isseade Tarkvara versioon SR.407.xx 01/ 2001 EE väljaanne 354 1 1.9.5 Süstla va hetamine Süsteemi norm aalse ek spluate erimis e käig…
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.9 Räbusti doseerimisseade
353
Æ Tõmmake paak hoidjast üles välja ning keerake kaas ära. Joon. 11.9 - 1 "Räbusti
doseerimisseadme üldvaade".
Æ Täitke paak räbustiga, pange kaas tagasi ja asetage paak hoidjasse. Joon. 11.9 - 1 "Räbusti
doseerimisseadme üldvaade". Kontrollige, et paak oleks kindlalt hoidjas.
Æ Kasutage üksikfunktsioone räbustipea läbiloputamiseks räbustiga. Jälgige, et voolikust ja
süstlast saaks õhk täielikult välja surutud ning räbusti hakkaks pidevalt voolama. Vt jaotis
11.9.7.4
Üksikfunktsioonid.
MÄRKUS
Veenduge, et süstla nõela sisse ei jääks õhumulle. 11
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.9 Räbusti doseerimisseade Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
354
11.9.5 Süstla vahetamine
Süsteemi normaalse ekspluateerimise käigus ei ole süstla vahetamine vajalik. Süstla vahetamine
võib osutuda vajalikuks ladumismasina teenindustööde läbiviimisel. 11

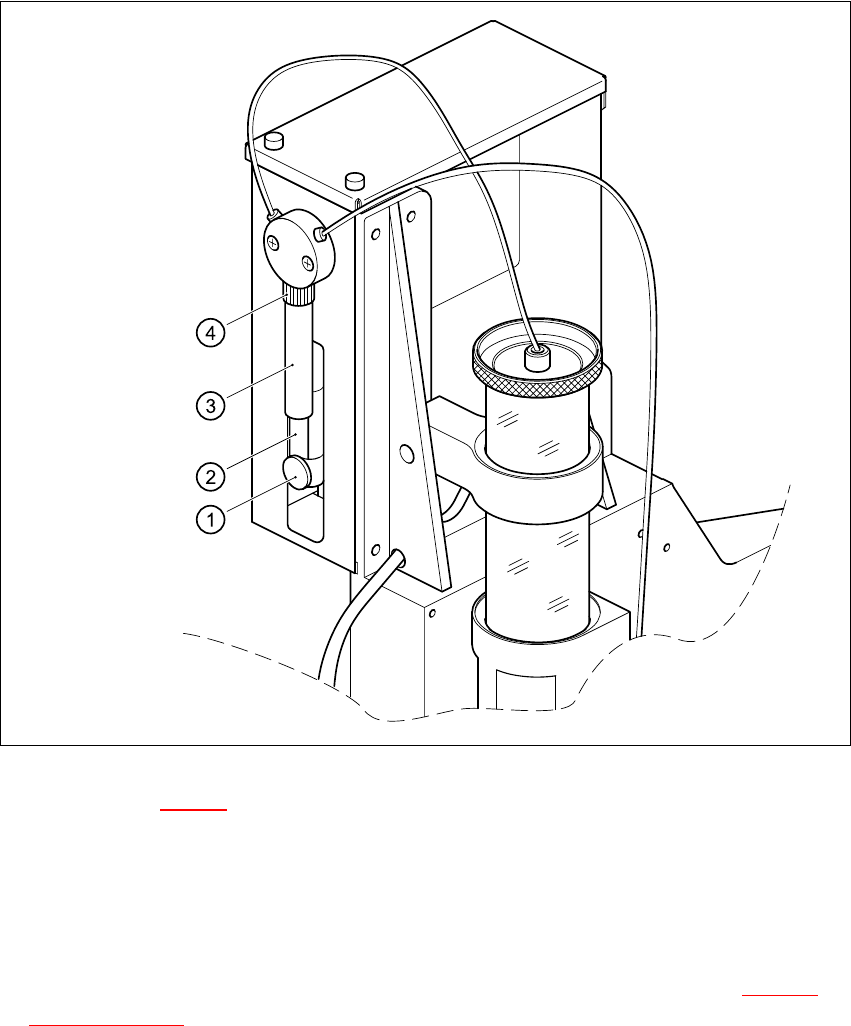

Joon. 11.9 - 3 Süstla vahetamine
Selgitused joon. 11.9 - 3 juurde 11
(1) Rihveldatud peaga kruvi
(2) Süstla kolb
(3) Süstal
(4) Keerake kinnitusmutter lahti
Æ Kasutage üksikfunktsioone räbustipea nihutamiseks täitmisasendisse. Vt jaotis 11.9.7.4
Üksikfunktsioonid. Süstla kolb liigub alla.
Æ Lõdvendage süstla kolvil asuv rihveldatud peaga kruvi.
Æ Lükake süstla kolb üles. Süstal tühjeneb ning räbusti lükatakse paaki.
Æ Eemaldage kinnitusmutter koos süstlaga.
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.9 Räbusti doseerimisseade
355
11.9.6 Komplektse doseerimisnõela ja tsentreerimisotsaku vahetamine
Tsentreerimisotsaku kahjustamisel saab selle eraldi välja vahetada. Seevastu doseerimisnõel on
komplektne moodul. Kui doseerimisnõel või voolik ummistub räbusti kristalliseerumise tõttu, siis
võib osutuda vajalikuks doseerimisnõela väljavahetamine. Sellisel juhul tuleb välja vahetada kogu
moodul. 11
11

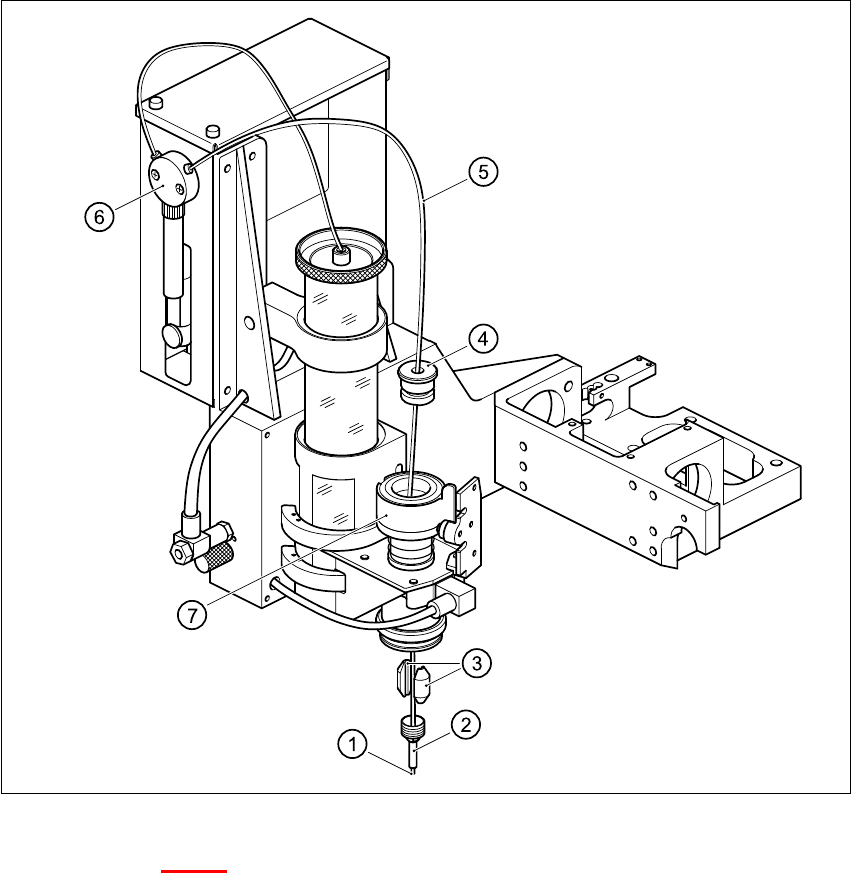

Joon. 11.9 - 4 Doseerimisvooliku vahetamine (Tube Blunt 29")
Selgitused joon. 11.9 - 4 juurde 11
(1) Doseerimisnõela ots (2) Tsentreerimisotsak
(3) Kinnitusdetailid (4) Silindri kaas
(5) Komplektne doseerimisnõel (6) Klapp
(7) Silinder 11
