11 Jaama laiendamine - riistvara Kasutusjuhend SI PLACE F5/F5 HM 11.9 Räbusti doseerim isseade Tarkvara versioon SR.407.xx 01/ 2001 EE väljaanne 360 Vo l u m e : 11 – antud kom ponendi kor ral kasut atava rä busti kogus …
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.9 Räbusti doseerimisseade
359
11.9.7.2 Korpuste kuju nimekirja redigeerimine
Æ Valige laotavate pöördkiipide andmete redigeerimiseks “Package form list” menüü.
Æ Nimetatud menüüd saab kasutada pöördkiipide lisamiseks ja nende parameetrite
redigeerimiseks koos korpuste numbritega. Vt joon. 11.9 - 7
ja 11.9 - 8.

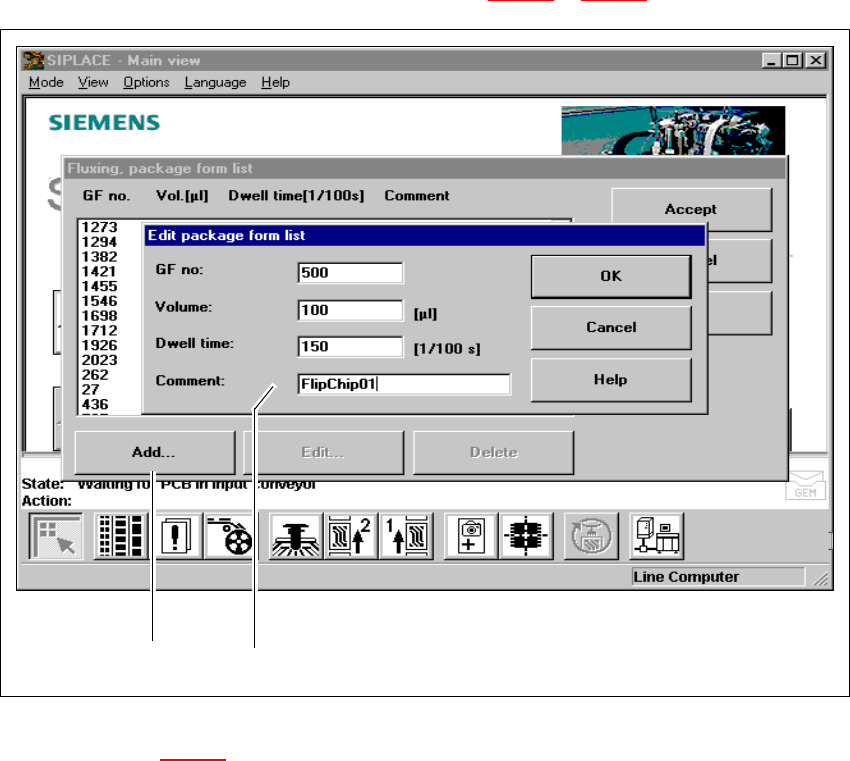

Joon. 11.9 - 7 Räbusti doseerimine - korpuste nimekiri
Selgitused joon. 11.9 - 7 juurde 11
(1) Lisamise nupp ‘Add’
(2) Sisestusväljad
11
Æ Uue, räbusti kasutamisega laotava kiibi korpuse sisestamiseks klõpsake Add nuppu ning
sisestage andmed sisestusväljadele.
Æ Sisestage järgmised andmed:
GF no: 11
– korpuse kuju number;
– kasutada võib korpuse kuju numbreid 1 kuni 32000.
211 111
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.9 Räbusti doseerimisseade Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
360
Volume: 11
– antud komponendi korral kasutatava räbusti kogus (µl);
– koguse vääruseks võib olla 1 µl kuni 100 µl.
– Soovitame orienteeruvalt kasutada järgmisi koguseid:
6 mm x 6 mm komponent => 8 µl räbustit
10 mm x 10 mm komponent => 10-15 µl räbustit.
Holding time: 11
– selle aja kestel tuleb komponenti pärast ladumist trükiplaadil kinni hoida;
– valida võib väärtusi 0 kuni 500/100 s, mis vastavad 0 kuni 5 sekundile.
Comment: 11
– siia võib kirjutada komponendi kohta käiva kommmentaari.
11
Æ Klõpsake sisestuse kinnituseks OK nuppu.
Æ Redigeeritud komponentide korpuste kuju nimekirja salvestamiseks klõpsake Accept nuppu.
MÄRKUS
Jaamaarvutisse võib sisestada kuni 25 korpuste kuju. 11
Æ Komponendi redigeerimiseks tõstke vastava komponendiga rida esile (joon. 11.9 - 8).
Æ Olemasoleva korpuse kuju redigeerimiseks klõpsake Edit nuppu.
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.9 Räbusti doseerimisseade
361
11
Joon. 11.9 - 8 Korpuste kuju nimekirja redigeerimine räbusti kasutamiseks
Selgitused joon. 11.9 - 8 juurde 11
(1) Tõstke rida esile
(2) Redigeerimisnupp ‘Edit’
(3) Sisestusväljad
11
Æ Redigeerige andmeid nii, nagu seda kirjeldati Add funktsiooni juures.
Æ Klõpsake sisestuse kinnituseks OK nuppu.
Æ Redigeeritud komponentide korpuste kuju nimekirja salvestamiseks klõpsake Accept nuppu.
11
311 111 211
