11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM

11.9 Räbusti doseerimisseade Tarkvara versioon SR.407.xx 01/2001 EE väljaanne

366

Joon. 11.9 - 12 Portaali funktsioonid

Selgitused joon. 11.9 - 12 juurde 11

(1) Räbusti doseerimisega seotud üksikfunktsioonide (flux) nupud

Laadimisasendisse liikumine (Go to refill position) 11

Süstla vahetamiseks tuleb süstla kolb nihutada kõige alumisse asendisse ning seejärel nihutada

süsteem sobivasse asendisse (laadimisasendisse). 11

Æ Klõpsake Go to refill position nuppu. Räbustipea liigub laadimisasendisse ning süstla kolb

liigub alla. Nüüd on võimalik süstal ära vahetada. Vt jaotis 11.9.5

Süstla vahetamine.

Enne ükskõik milliste tööde teostamist räbustipea juures tuleb räbustipea nihutada

laadimisasendisse. Selles asendis tuleb läbi viia ka räbustiga täitmine. 11

Æ Klõpsake Go to refill position nuppu ning seejärel vajutage käivitusnuppu. Räbustipea liigub

laadimisasendisse.

Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara

Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.9 Räbusti doseerimisseade

367

Räbustipea loputamine (Rinse fluxer head) 11

Räbustipead võib loputada näiteks doseerimisvoolikust räbustijääkide ja õhumullide

eemaldamiseks. Sellega välditakse doseerimisvoolikus ja tsentreerimisotsakus oleva räbusti

tahkumist ning välditakse räbusti trükiplaadile kandmise vigu, mille põhjuseks võivad olla

õhumullid. 11

Æ Klõpsake Rinse fluxer head nuppu ning seejärel vajutage käivitusnuppu. Räbustipea liigub

üle loputuspaagi ning väljutab süstla sisu loputuspaaki.

Loputuspaak asub komponentide praagikarbi kõrval (joon. 11.9 - 10

Räbustipea lähtestamine (Initialize fluxer head) 11

Süsteem võimaldab teostada räbustipea kontroll-liikumise. 11

Æ Klõpsake Init. fluxer head nuppu ning seejärel vajutage käivitusnuppu. Räbustipea teostab

kontroll-liikumise.

11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM

11.10 Trükiplaadi andmete ülekandmine Tarkvara versioon SR.407.xx 01/2001 EE väljaanne

368

11.10 Trükiplaadi andmete ülekandmine

11.10.1 Funktsioonide kirjeldus

Trükiplaadi andmete ülekandmise suvand ‘PCB data transfer’ asub ‘Machine options’ menüüs.

Funktsiooni eesmärgiks on suurendada liini jõudlust, mõõtes trükiplaadi andmed täies ulatuses

esimese

ladumismasina juures. Andmete hulka kuuluvad koordinaatmärgid, alamplaadid,

tinditäpid jne - nimetatud andmed salvestatakse ja saadetakse järgmisele masinale. Järgmise

masina juures tuleb määrata ainult kahe koordinaatmärgi asukohad. Nende kahe koordinaatmärgi

asukohti kasutatakse trükiplaadi asendi korrigeerimiseks kõigi järgmiste masinate juures.

Seetõttu puudub järgmiste masinate juures vajadus kogu trükiplaadi (st alamplaatide, tinditäppide

jne) mõõtmiseks. 11

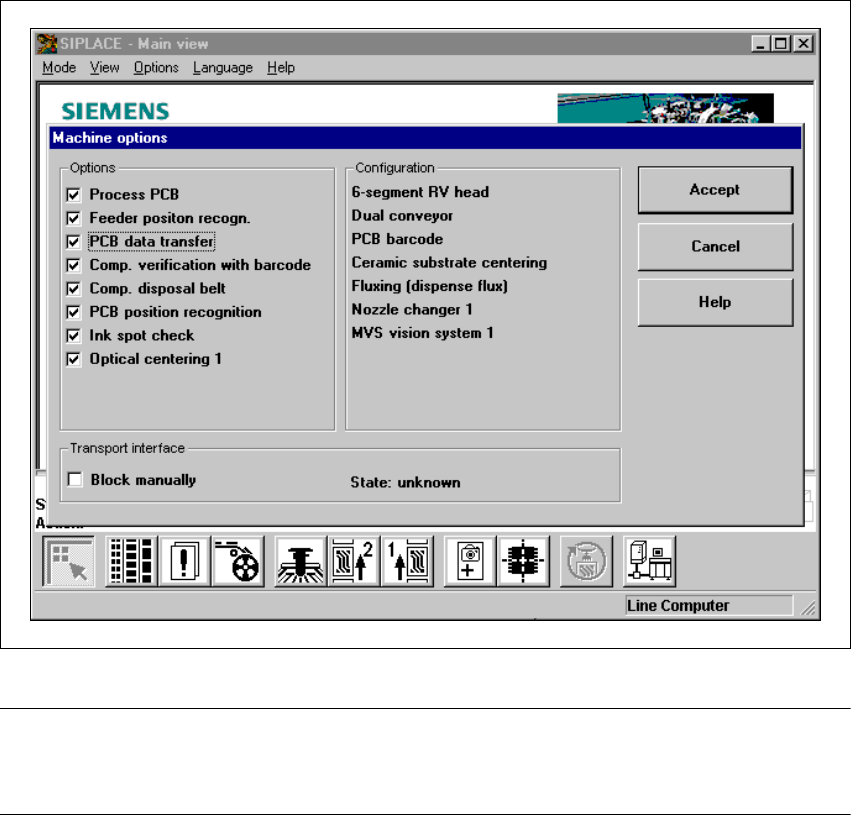

Joon. 11.10 - 1 Masina suvandid: trükiplaadi andmete ülekandmine

MÄRKUS.

Trükiplaadi andmete ülekandmise funktsiooni saab kasutada ainult paigaldatud trükiplaatide

vöötkoodiriideri korral. 11
