Kasutusjuhend SIPLA CE F5/F5 HM 11 Jaama laiendamine - riistvara Tarkvara versioon SR .407.xx 01/2001 EE väljaanne 11.13 Peenreguleerimine 379 1 1 .13 P eenreguleerim ine 1 1.13.1 Üle vaade Peenreg uleer imise k äigus m …
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.12 Otsakute vahetusmehhanism 6-segmendilise Collect&Place tööpea jaoks Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
378
11.12.6 Magasini vahetamine
Æ Magasini vahetamiseks lükake vedruklamber (pos. 1, joon. 11.12 - 4) kõrvale ning tõstke
magasin (pos.1, joon. 11.12 - 4
) aluselt ära.
11

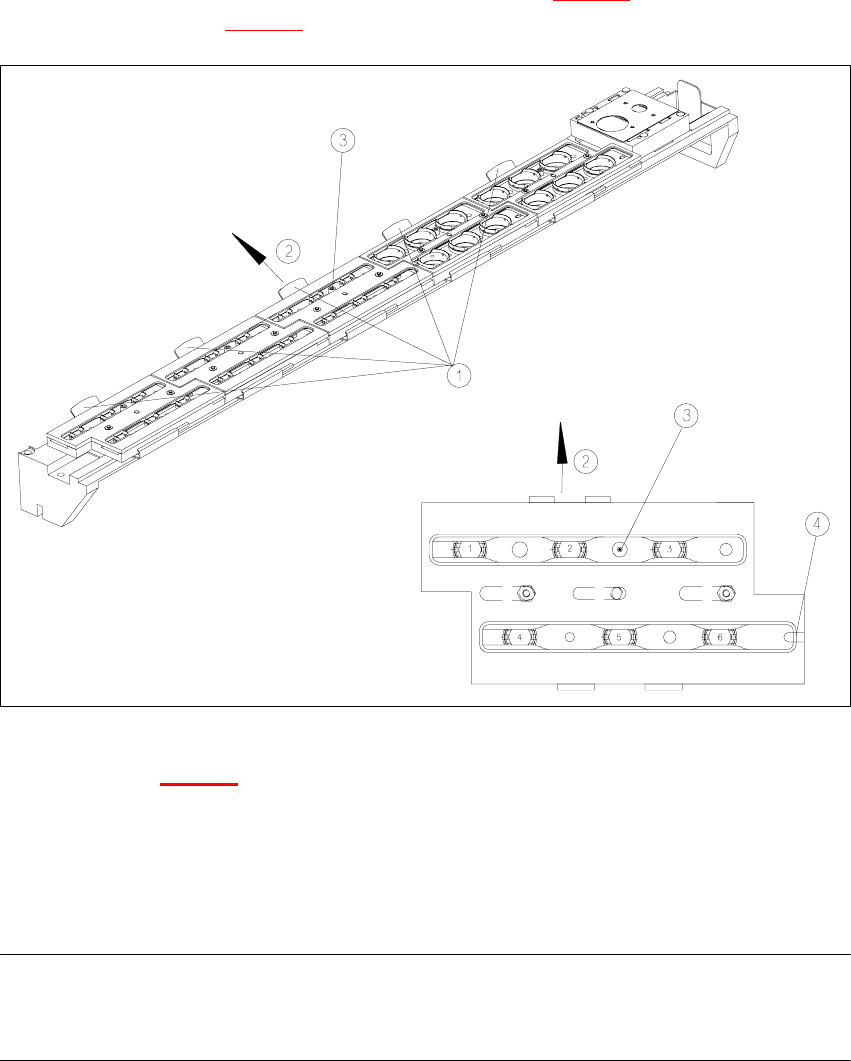

Joon. 11.12 - 4 Magasini vahetamine
Selgitused joon. 11.12 - 4 juurde 11
(1) Vedruklamber
(2) Lükake vedruklamber ühele küljele
(3) Koordinaatmärgid
(4) Süvend fiksaatori jaoks
MÄRKUS
Magasini paigaldamisel veenduge, et koordinaatmärkidega külg jääks vedruklambri poole.
Magasini vastasküljel on süvend fiksaatori jaoks. 11
Æ Magasini paigaldamiseks asetage selle süvendiga külg alusele.
Æ Lükake vedruklamber ühele küljele ning paigaldage magasin nii, et see fikseeruks aluse külge.
Vabastage vedruklamber. Vedruklamber peab fikseeruma ettenähtud kohale.
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.13 Peenreguleerimine
379
11.13 Peenreguleerimine
11.13.1 Ülevaade
Peenreguleerimise käigus mõõdetakse paigaldamise nihet ning leitakse sellele vastav
korrektsiooniväärtus. Peenreguleerimise mõõteprogramm ‘Fine calibration’ on integreeritud
SITEST programmi ning selle üksikasjalik kirjeldus on toodud peenreguleerimise juhistes ‘Fine
calibration’ (tootenumber 00191655-01). 11
ETTEVAATUST
SITEST programm on parooliga kaitstud. Seda saavad kasutada ainult Siemensi insenerid või
vastavalt koolitatud personal. 11
11.13.2 Nõuded süsteemile
Peenreguleerimise programmi kasutamiseks peab süsteem vastama järgmistele nõuetele: 11
Masina tüüp F5, F5 HM
Jaamaarvuti tarkvara versioon 406.xx või hilisem
SITEST versioon 406.xx või hilisem
11.13.3 Mõõteseadmed ja -vahendid
Standardkomplekti kuulub: 11
– mõõteplaat (klaasplaat metallraamis);
– kahepoolne läbipaistev liimikile;
–valgusti;
– magasin klaaskomponentidega väikese väljaviigusammuga komponentide
tehisnägemismooduliga varustatud Collect&Place ja Pick&Place tööpea jaoks.
11
Tellida tuleb järgmised tooted: 11
– Käsialus (Waffle-Pack aluse hoidja) klaaskomponentide hoidmiseks ettenähtud magasini
hoidmiseks (tootenumber 00116430-xx)
11
11
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.13 Peenreguleerimine Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
380
Vajaduse korral tuleb tellida veel järgmised tooted: 11
– Klaaskomponentidega magasin pöördkiipide tehisnägemismooduliga varustatud
Collect&Place ja Pick&Place tööpea jaoks (tootenumber 00343704-xx)
11.13.4 Funktsioonide kirjeldus
Valige kõigepealt ‘Options’ menüüst klaster peenreguleerimise jaoks ‘Cluster for fine calibration’.
Seejärel laduge klaasplaadile klaaskomponendid, kasutades käsialusel asuvat magasini. 11
Pärast ladumist käivitage SITEST programm ja peenreguleerimise ‘Fine calibration’
mõõteprogramm. Ladumispea (Collect&Place või Pick&Place) mõõdab klaaskomponentide
asukohad ning võrdleb neid klaasplaadil olevate ringikujuliste koordinaatmärkidega. Tulemuste
põhjal arvutatakse komponentide nihete väärtused. 11
Leitud väärtusi kasutatakse korrigeeritud väärtuste määramiseks, mis sisestatakse seejärel
ladumismasina masina andmetesse. 11
