12 Jaama laiendamine - tarkvara Kasutusjuhend SIPLACE F5/F5 HM
12.2 GEM-liides Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
386
12.2 GEM-liides
12.2.1 Üldjuhised
Terminite selgitus:
GEM => Generic Equipment Model (baasseade) 12
SECS-II => Semiconductor Equipment Communication Standard
(pooljuhtseadmete sidestandard), 2. osa 12
Hostarvuti => Sidearvuti 12
GEM/SECS-II liidese abil on võimalik SIPLACE jaama juhtida ükskõik millise GEM-ga ühilduva
hostarvuti abil. SIPLACE ladumismasina jaamaarvuti peab jääma ühendatuks liiniarvutiga, et
oleks võimalik programmeerida seadistuse ja klastri andmeid ning neid jaamaarvutisse laadida.
Jaamarvuti ühendab need andmed ladumisprogrammiga ning teeb hostarvutile üleslaadimiseks
kättesaadavaks. Kasutamise käigus, sõltuvalt juhtimisrežiimist, varustab hostarvuti või liiniarvuti
SIPLACE jaama vajalike masina, seadistuse ja klastri andmetega või ladumisprogrammiga. 12
12
Joon. 12.2 - 1 Plokkskeem
12
Hostarvuti
GEM
Liiniarvuti
LAN
SIPLACE S-23 HM
GEM
LAN
SIPLACE 80 F
4
SIPLACE 80 F
5
/
F
5
HM
GEM
LAN
SIPLACE LAN
Kliendi LAN
Kasutusjuhend SIPLACE F5/F5 HM 12 Jaama laiendamine - tarkvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 12.2 GEM-liides
387

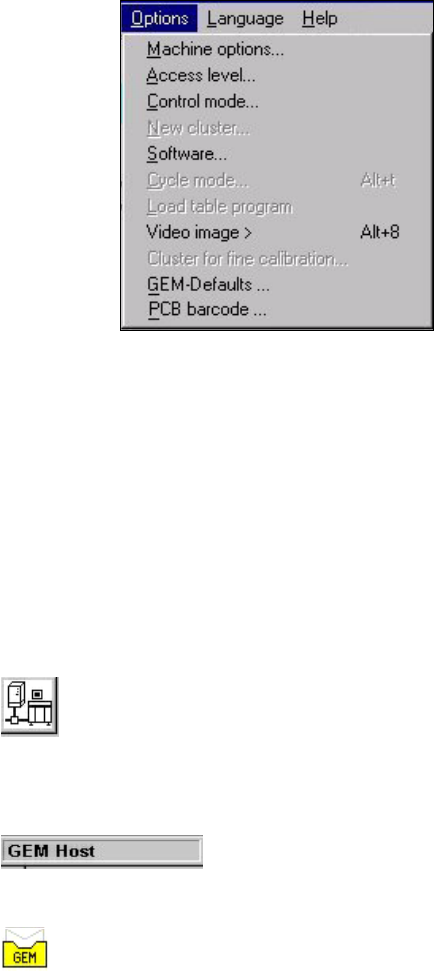

Alltoodud joonisel on näidatud suvandite menüü "Options", mis asub kasutajaliidese menüüribas.
See menüü sisaldab suvandeid GEM-liidese seadistamiseks. 12
12
Suvandid GEM-liidese jaoks: 12
– Control mode...
Avab dialoogiboksi, mida kasutatakse GEM-arvutil juhtimisrežiimi seadistamiseks.
– GEM-Defaults ...
Avab akna, mida kasutatakse GEM-liidese vaikeseadete määratlemiseks.
GEM-liidese juhtimis- ja indikatsioonisüsteem 12
12
12
Selle nupu abil lülitatakse kasutajaliides olekuvaate "State view" režiimi. (Ladumisprogrammi
laadimine, sõnumi saatmine/vastuvõtmine) 12
12
Kasutusel olevat juhtimisrežiimi kuvatakse kasutajaliidese inforiba eraldi väljal. 12
12
See kasutajaliidese olekuväljal (paremal pool) kuvatav ikoon näitab GEM-arvuti jooksvat olekut.12
12
