12 Jaama laiendamine - tarkvara Kasutusjuhend SIPLACE F5/F5 HM
12.2 GEM-liides Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
396
12.2.2.5 GEM-i oleku kuva
12
Æ Klõpsake põhikuvas nuppu.
Kasutajaliides lülitub oleku kuvale "State view"
12
Joon. 12.2 - 4 Oleku kuva
12
Kuvaaken on jagatud mitmeks väljaks, kus asuvad vastavad nupud GEM-ühenduse funktsioonide
käivitamiseks. 12
Allpool on kirjeldatud üksikute väljade ja tööriistariba nuppude tähendust ja funktsioone. 12
Kasutusjuhend SIPLACE F5/F5 HM 12 Jaama laiendamine - tarkvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 12.2 GEM-liides
397
Väljad: 12
Spooling 12
Sellel väljal kuvatakse jooksev puhvri olek ning see asub paremal poole kirjet "State:". 12
– Active: ühendus hostarvutiga on katkestatud.
Toimub sõnumite kogumine.
– Inactive: ühendus hostarvutiga on korras.
Sõnumid saadetakse hostarvutisse.
Kirje "Spool Load:" näitab, kas spuulifail jaoks ettenähtud mälumaht on täidetud või mitte. 12
SECS ühendus 12
Sellel väljal asuvaid nuppe on kirjeldatud allpool. Ühenduse jooksvat olekut kuvatakse nuppude
kohal. 12
– Connect
Jaamaarvuti ja hostarvuti vahel luuakse ühendus.
– Disconnect
Ühendus jaamaarvuti ja hostarvuti vahel katkestatakse.
Control 12
Sellel väljal asuvaid nuppe on kirjeldatud allpool. Ühenduse jooksvat olekut kuvatakse nuppude
kohal. 12
– Local
Ladumisprogramme saab jaamaarvutist üles laadida hostarvutisse või hostarvutist
jaamaarvutisse alla laadida.
– Remote
Ladumisprogramme saab jaamaarvutist üles laadida hostarvutisse.
Hostarvutist ei saa ladumisprogramme jaamaarvutisse alla laadida.
– Off-line
Sõnumite saatmine või vastuvõtmine pole võimalik. Ühendus säilib.
MÄRKUS
Kui hostarvuti katkestab ühenduse juhtimise, siis lülitub ühendus Off-line olekusse. Ühenduse
saab taastada ainult hostarvuti. Jaamaarvutis saab sellest olekust väljuda ainult Off-line nupu
klõpsamisega. Ainult siis on funktsioonid Remote ja Local uuesti kasutatavad. 12
Æ Klõpsake soovitud funktsioonile vastavat nuppu.
12 Jaama laiendamine - tarkvara Kasutusjuhend SIPLACE F5/F5 HM
12.2 GEM-liides Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
398

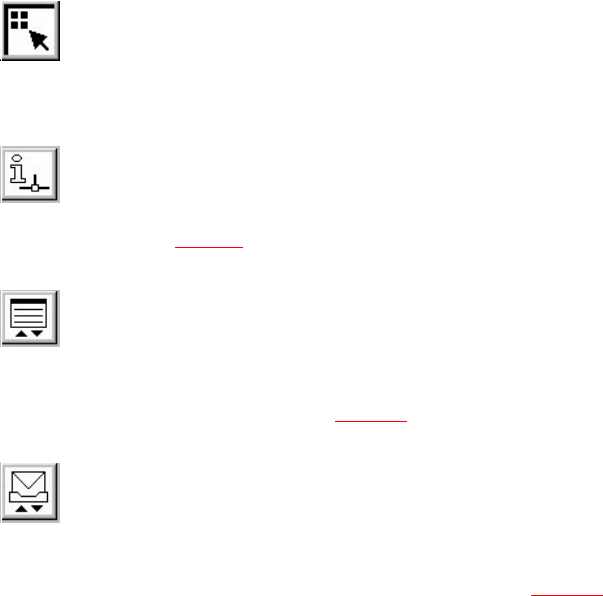

Tööriistariba: 12
Tööriistariba nuppe saab kasutada järgmiste kasutajaliidese kuvade sisselülitamiseks: 12
12
Põhikuva 12
(Vt ptk 3.) 12
12
Oleku kuva 12
(Joon. 12.2 - 4) 12
12
Ladumisprogrammi kuva 12
Selles kuvas kättesaadavaid funktsioone kasutatakse hostarvutis asuvate ladumisprogrammide
allalaadimiseks (vt jaotis 12.2.2.6
). 12
12
Sõnumid 12
Selles kuvas kättesaadavaid funktsioone kasutatakse hostarvutist saadetud sõnumite lugemiseks
ja sõnumite saatmiseks hostarvutisse (vt jaotis 12.2.2.7
). 12
12
Æ Klõpsake soovitud kuvale vastavat nuppu.
