12 Jaama laiendamine - tarkvara Kasutusjuhend SIPLACE F5/F5 HM
12.2 GEM-liides Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
398
Tööriistariba: 12
Tööriistariba nuppe saab kasutada järgmiste kasutajaliidese kuvade sisselülitamiseks: 12
12
Põhikuva 12
(Vt ptk 3.) 12
12
Oleku kuva 12
(Joon. 12.2 - 4) 12
12
Ladumisprogrammi kuva 12
Selles kuvas kättesaadavaid funktsioone kasutatakse hostarvutis asuvate ladumisprogrammide
allalaadimiseks (vt jaotis 12.2.2.6
). 12
12
Sõnumid 12
Selles kuvas kättesaadavaid funktsioone kasutatakse hostarvutist saadetud sõnumite lugemiseks
ja sõnumite saatmiseks hostarvutisse (vt jaotis 12.2.2.7
). 12
12
Æ Klõpsake soovitud kuvale vastavat nuppu.
Kasutusjuhend SIPLACE F5/F5 HM 12 Jaama laiendamine - tarkvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 12.2 GEM-liides
399
12.2.2.6 Ladumisprogrammide laadimine
12
Æ Klõpsake "State" kuvas nuppu.
Kasutajaliides lülitub näidatud kuvale.
12

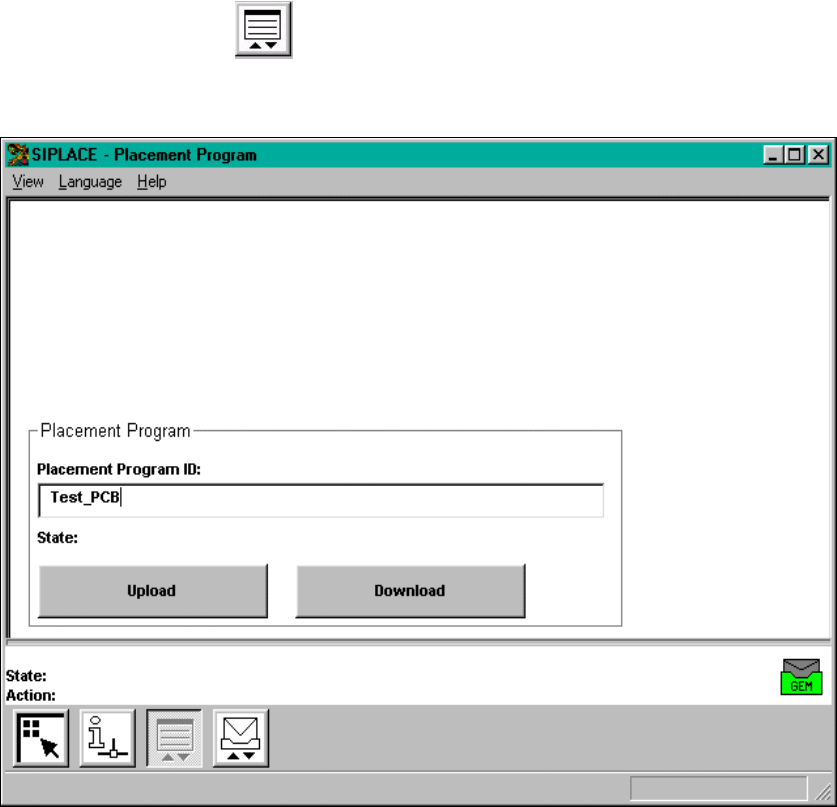

Joon. 12.2 - 5 Ladumisprogrammi kuva
12
Tööknas asuvaid nuppe saab kasutada järgmiste tegevuste käivitamiseks: 12
– Üleslaadimine
Ladumisprogramm, mille nimi on sisestatud tekstiboksi, laaditakse jaamaarvutist
hostarvutisse.
– Allalaadimine
Ladumisprogramm, mille nimi on sisestatud tekstiboksi, laaditakse hostarvutist
jaamaarvutisse.
12
12
12 Jaama laiendamine - tarkvara Kasutusjuhend SIPLACE F5/F5 HM
12.2 GEM-liides Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
400
MÄRKUS
Sõltuvalt valitud tegevusest, peab vastav ladumisprogramm olema kättesaadav jaamaarvutis või
hostarvutis.
Ladumisprogrammi allalaadimiseks peab juhtrežiimiks olema valitud "GEM Host" (vt jaotis
12.2.2.1). 12
Æ Sisestage boksi "Placement Program ID:" soovitud ladumisprogrammi nimi.
Æ Klõpsake vastavat nuppu ladumisprogrammi üles- või allalaadimiseks.
Käivitatakse vastav tegevus ning info tegevuse käigu kohta kuvatakse nuppude kohal.
12.2.2.7 Sõnumid
Æ Klõpsake "State" kuvas nuppu.
Kasutajaliides lülitub näidatud kuvale.
12

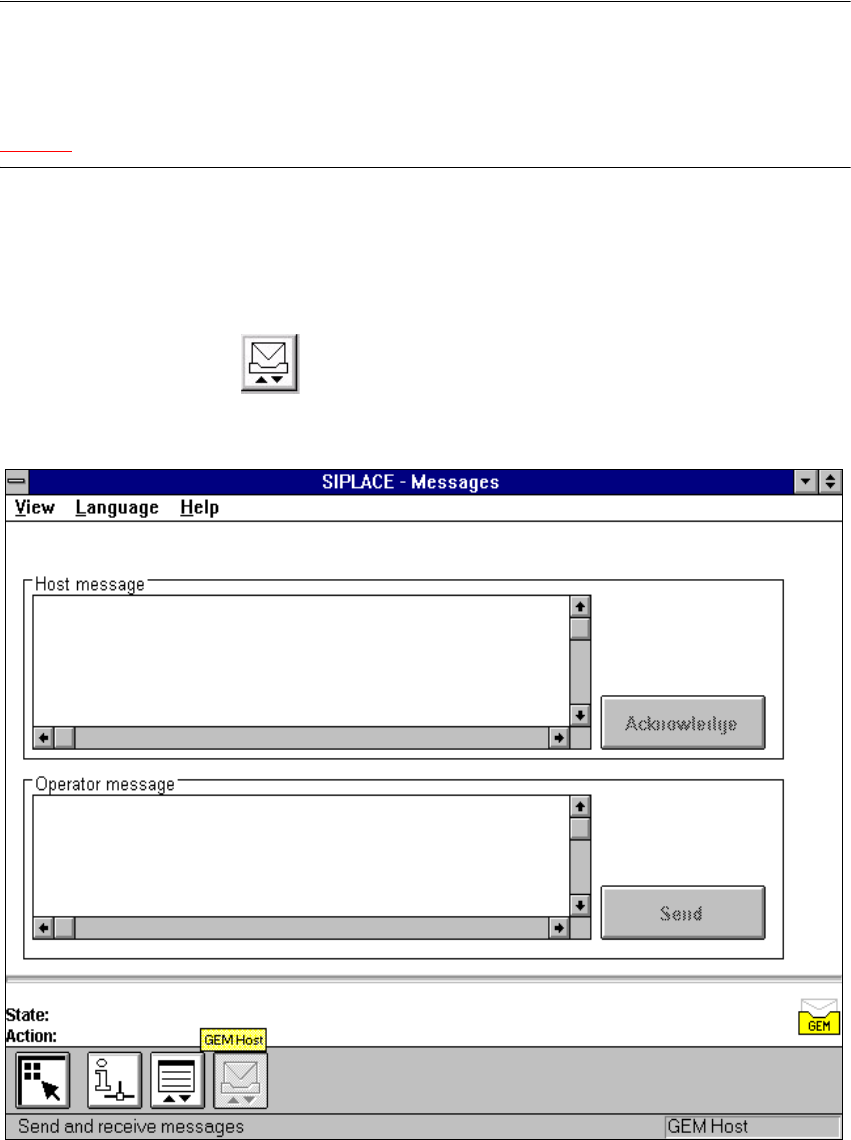

Joon. 12.2 - 6 Sõnumite kuva
12
