1.11 Ülevaade moodulitest - juhtseadmed
1.11.1 Juhtseadmed
1

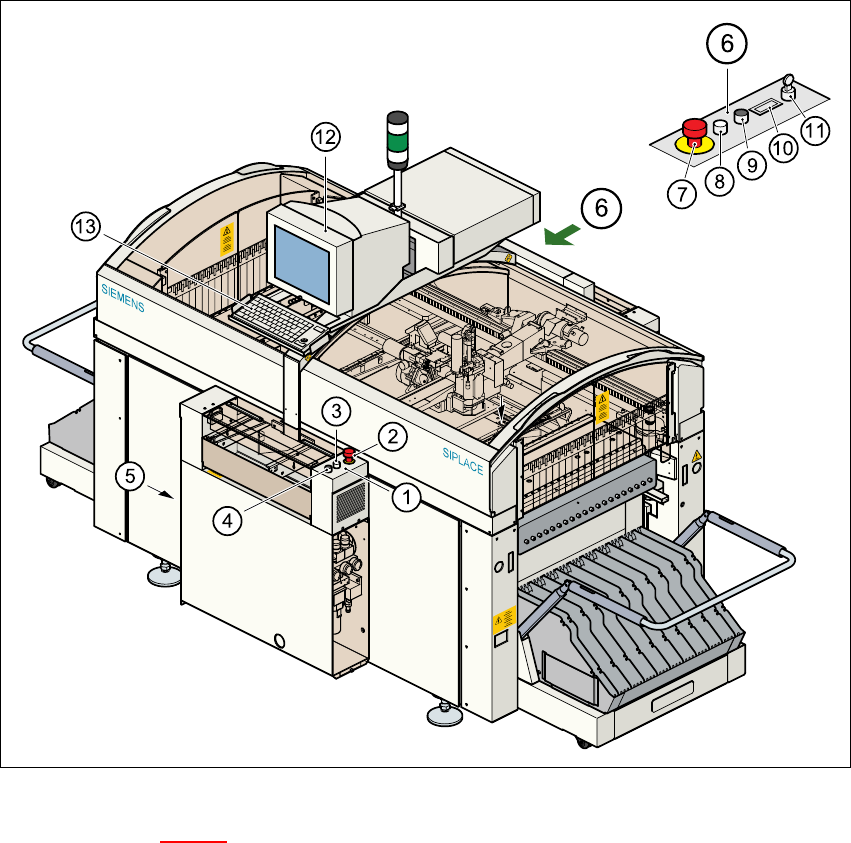

Joon. 1.11 - 1 Ülevaade moodulitest - juhtseadmed
Selgitused joon. 1.11 - 1 juurde 1
(1) Juhtpaneel, sisendkonveieri pool (2) Avarii-seiskamisnupp (seenekujuline)
(3) Käivitusnupp (valge) (4) Seiskamisnupp (must)
(5) Pealüliti (6) Juhtpaneel, väljundkonveieri pool
(7) Avarii-seiskamisnupp (seenekujuline) (8) Käivitusnupp (valge)
(9) Seiskamisnupp (must) (10) Komponentide loendur
(11) Võtmelüliti (12) Puuteekraaniga monitor
(13) Klaviatuur koos juhtkuuliga 1
Kasutusjuhend SIPLACE F5/F5 HM 1 Sissejuhatus ja tehnilised andmed
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 1.11 Ülevaade moodulitest - juhtseadmed
43
1.11.2 Kirjeldus
Kõik juhtseadmed on kättesaadavad 1,60 m pikkusele inimesele. 1
Pealüliti 1
Pealüliti on ette nähtud ladumissüsteemi toite sisse- ja väljalülitamiseks. 1
SURMAVA ELEKTRILÖÖGI OHT
Süsteemi mõned osad on eluohtlikult pingestatud - seda ka väljalülitatud pealüliti korral. 1
Võtmelüliti 1
Tavalises töörežiimis on võtmelüliti asendis "0". Võti tuleb eemaldada ja panna kindlasse kohta.
Võtmelülitit võib pöörata asendisse "I" (häälestusrežiimi) ainult selleks volitusi omav personal.
Seda tehakse hooldus- ja teenindustööde korral. 1
Seiskamisnupp 1
Nuppu kasutatakse ladumissüsteemi seiskamiseks. 1
Käivitusnupp 1
Nuppu kasutatakse ladumissüsteemi käivitamiseks pärast sisselülitamist või pärast rikete
kõrvaldamist. 1
Avarii-seiskamisnupp (seenekujuline) 1
Seenekujuline avarii-seiskamisnupp fikseerub pärast vajutamist aktiveeritud asendisse. Portaali
telgede, komponentide laudade, konveieri lintide ja lõikamisseadmete toitevool lülitatakse välja
ning ladumispeade tähe telgede toitepinget vähendatakse. Avarii-seiskamisnupu vabastamiseks
tuleb seda pöörata. 1
Komponentide loendur 1
Komponentide loendur loeb laotud komponentide arvu. 1
Jaamaarvuti, monitor ja klaviatuur 1
Jaamaarvuti, monitor ja klaviatuur on kinnitatud ladumissüsteemi keskmisele pööratavale
konsoolile. Jaamaarvutina kasutatakse Pentium protsessoriga lauaarvutit.
Operatsioonisüsteemiks on WINDOWS NT 4.0. Monitoriga töötamiseks ja ladumissüsteemi
juhtimiseks kasutatakse Windowsi standardil baseeruvat SIPLACE graafilist kasutajaliidest.
Kuvarina kasutatakse värvilist puuteekraani resolutsiooniga 640 x 480 pikselit. Andmete
1 Sissejuhatus ja tehnilised andmed Kasutusjuhend SIPLACE F5/F5 HM
1.11 Ülevaade moodulitest - juhtseadmed Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
44
sisestamine toimub nii klaviatuurilt kui ka puutetundlikult ekraanilt. Õhukesel IBM-süsteemiga
klaviatuuril asub hiire juhtimiseks kasutatav juhtkuul. 1
Indikaatorlamp 1
Indikaatorlampide värvide järjestus on valge - roheline - valge. Lampi kasutatakse ladumismasina
tööolekute ja rikete indikatsiooniks. 1
Komponentide vöötkoodiriider 1
Monitori ja klaviatuuri vahel on koht komponentide vöötkoodiriideri Datalogic DL 910 jaoks. Riider
võimaldab masinat kiiresti häälestada vastavalt komponentidele ja hõlbustab masina laadimist
komponentidega. 1
1.11.3 Juhtseadmete ergonoomiline paigutus
Joon. 1.11 - 1 lk 42 on toodud juhtseadmete paigutuse ülevaade. Juhtseadmed on jagatud
järgmistesse gruppidesse: 1
Juhtpaneel trükiplaatide sisendkonveieri poolel, kus asuvad 1
– käivitusnupp;
– seiskamisnupp;
– seenekujuline avarii-seiskamisnupp;
– pealüliti (vasakpoolsel küljel).
Juhtpaneel trükiplaatide väljundkonveieri poolel, kus asuvad 1
– seenekujuline avarii-seiskamisnupp;
– käivitusnupp;
– seiskamisnupp;
– komponentide loendur;
– võtmelüliti.
Konsool keskmisel traaversil, kus asuvad 1
–jaamaarvuti;
– puuteekraaniga monitor;
– võtmelüliti;
– komponentide vöötkoodiriider (lisaseadmena).
