1 Sissejuhatus ja tehnilised andmed Kasutusjuhend SIPLACE F5/F5 HM
1.11 Ülevaade moodulitest - juhtseadmed Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
46
1.11.4 Tehnilised andmed – komponentide vöötkoodiriider
1

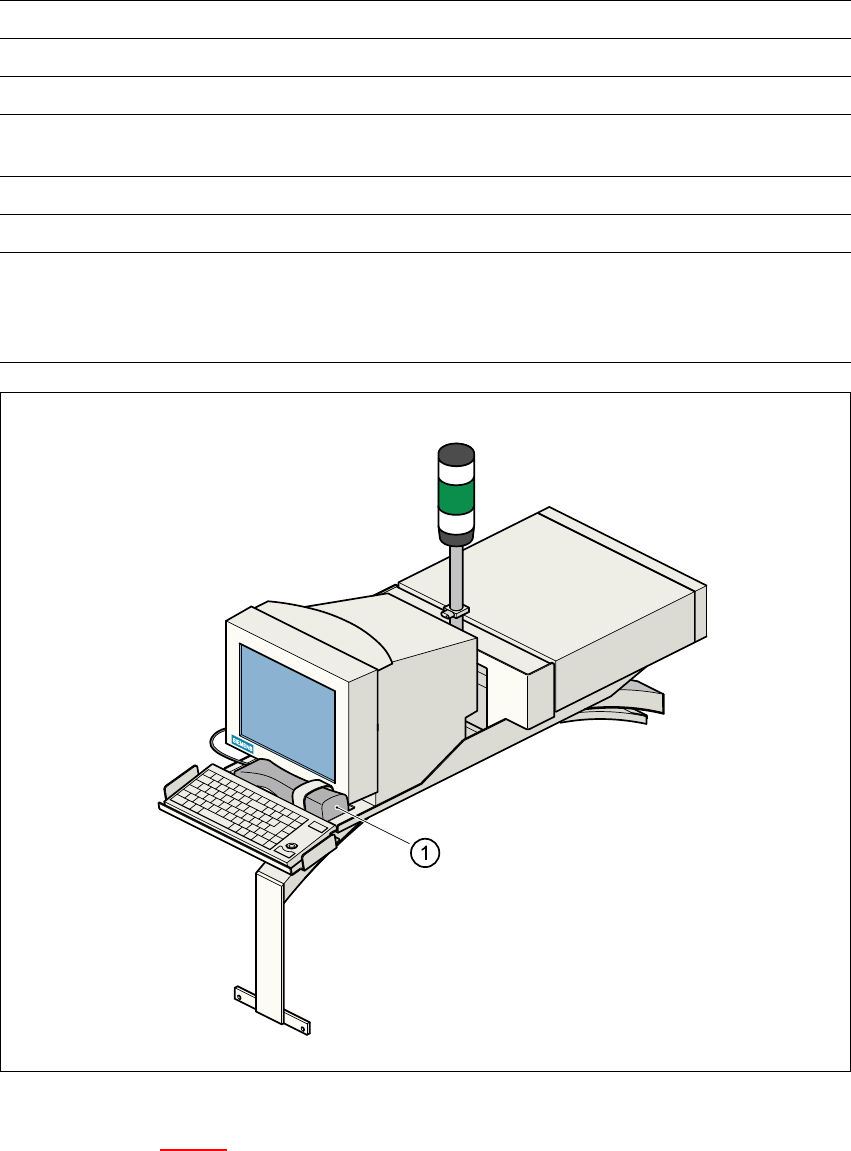

Joon. 1.11 - 2 Komponentide vöötkoodiriider
Selgitused joon. 1.11 - 2 juurde 1
(1) Komponentide vöötkoodiriider
Ühendatav seade Jaamaarvuti
Andmete sisestamine Vöötkoodiskanner või klaviatuur
Tähemärkide arv Kuni 40
Piirangud Vöötkoodid algavad 1 või 2-ga
ning on lühemad kui 5 tähemärki
Vöötkoodide arv Kuni 6 ühe komponendi kohta
Filter andmete keelustamiseks Kuni 1 vöötkoodi kohta
Eelseatavd kooditüübid Kood 39 (standardne või ASCII),
kood 2/5, vahelduv ja normaalne,
kood 128, UPC/EAN/JAN koodid
(muud vastavalt tellimisele)
Kasutusjuhend SIPLACE F5/F5 HM 1 Sissejuhatus ja tehnilised andmed
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 1.12 Ülevaade moodulitest - portaal
47
1.12 Ülevaade moodulitest - portaal
1.12.1 Portaali asukoht
1

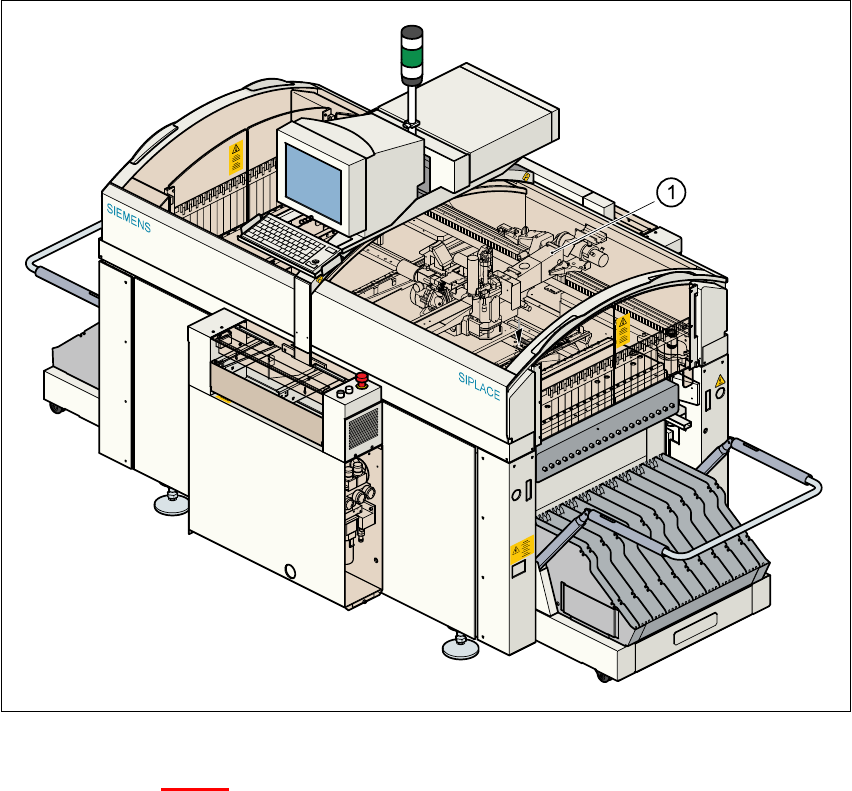

Joon. 1.12 - 1 Portaali asukoht
Selgitused joon. 1.12 - 1 juurde 1
(1) Portaal
1
Portaalisüsteem koosneb kahest funktsionaalsest sõlmest: 1
– X-teljest ja
–Y-teljest.
1
1 Sissejuhatus ja tehnilised andmed Kasutusjuhend SIPLACE F5/F5 HM
1.12 Ülevaade moodulitest - portaal Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
48
1.12.2 X-telje ehitus
1

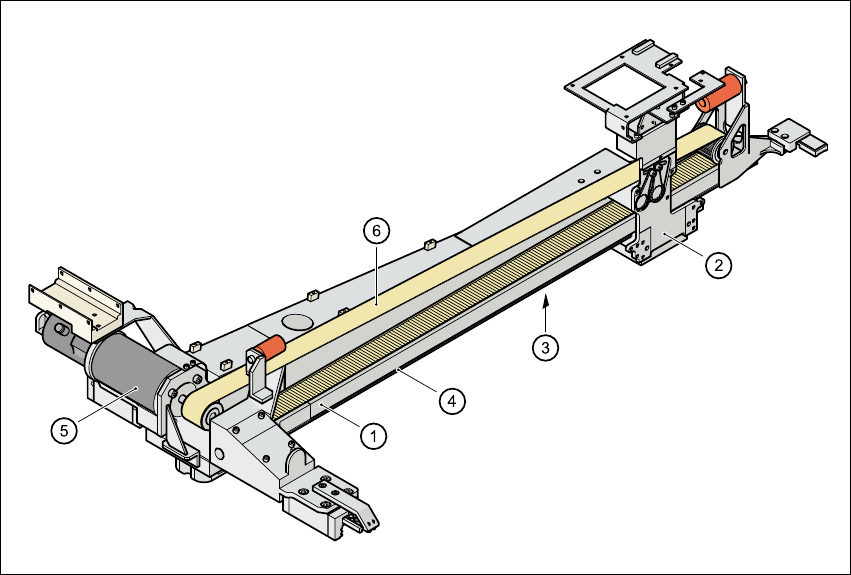

Joon. 1.12 - 2 X-telje ehitus
X-telg koosneb järgmistest põhiosadest: 1
– portaali konsool (1);
– tööpea hoidaja (2);
– X-telje mõõtesüsteem (3);
– X-telje juhikusüsteem (4);
– X-telje kolmefaasiline vahelduvvoolumotor (5) (F
5
HM), X-telje alalisvooluga töötav
servomotor (F
5
);
– hammasrihm (6).
Tööpea hoidja külge kinnituvad järgmised komponendid: 1
– portaali alumine kaamera (trükiplaatide tehisnägemise kaamera);
– tööpea plaat;
– X-telje mõõtesüsteemi mõõtepea;
– revolverpea.
