Kasutusjuhend SIPLA CE F5/F5 HM 2 Tööohutus Tarkvara versioon SR .407.xx 01 /2001 EE väljaanne 2.1 Ohutustehnika 67 2 Pos. 2, joon. 2.1 - 1 - hoia tav si lt põh imasina l 2 2 Pos. 3, joon. 2.1 - 1 - hoia tav si lt põh im…
2 Tööohutus Kasutusjuhend SIPLACE F5/F5 HM
2.1 Ohutustehnika Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
66
2.1.5 Hoiatavad sildid ladumissüsteemil
Alltoodud joonisel on näidatud hoiatavate siltide asukohad põhimasinal. 2
2

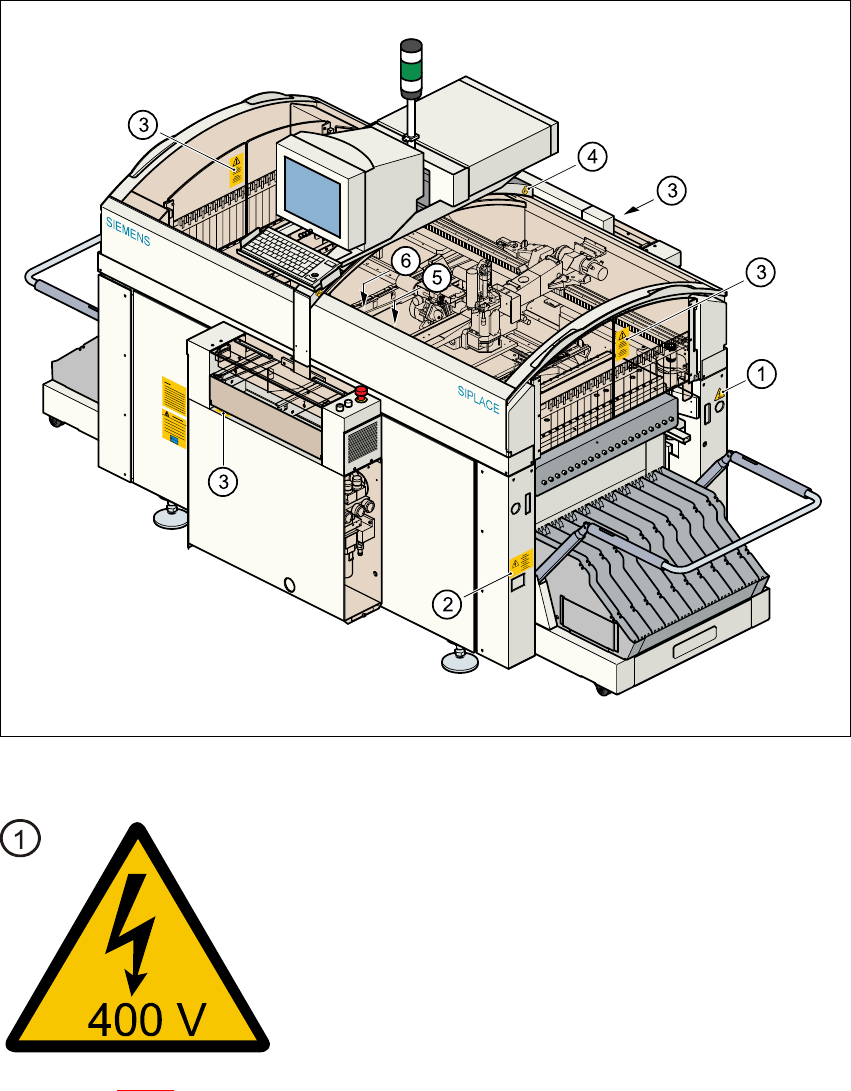

Joon. 2.1 - 1 Hoiatavad sildid põhimasinal - 1. osa
2
Pos. 1, joon. 2.1 - 1
- hoiatav silt põhimasinal 2
2 Tööohutus Kasutusjuhend SIPLACE F5/F5 HM
2.1 Ohutustehnika Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
68
KÄTE MULJUMISOHT,
KUI KAITSEKATTEID EI SULETA ETTENÄHTUD VIISIL 2
Pos. 4, joon. 2.1 - 1
- hoiatav silt põhimasinal 2
2
Pos. 5, joon. 2.1 - 1
- hoiatav silt põhimasinal 2
2
Pos. 6, joon. 2.1 - 1
- hoiatav silt põhimasinal 2
2
VORSICHT NETZSPANNUNG
Vor Abnehmen der Schutzabdeckung
Netz vollständig abschalten
Kondensatorentladezeit
tmin. = 0,3 Minuten abwarten
WARNING! MAIN POWER VOLTAGE!
Completely isolate the machine
before removing the protective cover.
Capacitor discharge time
tmin. = wait 0.3 minutes
