00194567-01 - 第77页
Kasutusjuhend SIPLA CE F5/F5 HM 2 Tööohutus Tarkvara versioon SR .407.xx 01 /2001 EE väljaanne 2.1 Ohutustehnika 77 2.1.7 Ohutustehnika komponentide te hisn ägemismoodulite käsitsemisel OHTLIK 2 ÄRGE mo difitsee rige ega…
2 Tööohutus Kasutusjuhend SIPLACE F5/F5 HM
2.1 Ohutustehnika Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
76
Pos. 6, joon. 2.1 - 2
lk 69 - hoiatav silt põhimasinal, NAFTA piirkond
Sööturi silt (suurendatud)
OHTLIK 2
Pulbermetalli sisaldavate kondensaatorite (nt tantaalkondensaatorite) ladumiseks kasutage ainult
allnäidatud viisil tähistatud söötureid. 2
2
Use only approved feeders, labeled
as shown below, when feeding
capacitors based on metal-powder
(e.g. tantalum).
Fire Hazard
Can cause death, serious injury
or property damage
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
WARNING
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
Kasutusjuhend SIPLACE F5/F5 HM 2 Tööohutus
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 2.1 Ohutustehnika
77
2.1.7 Ohutustehnika komponentide tehisnägemismoodulite käsitsemisel
OHTLIK 2
ÄRGE modifitseerige ega lühistage kunagi ladumismasina, väikese väljaviikude sammuga
komponentide tehisnägemismooduli või pöördkiipide tehisnägemismooduli kaitseseadmeid. 2
Väikese väljaviikude sammuga komponentide tehisnägemismooduli või pöördkiipide
tehisnägemismooduli poolt kiiratav optiline kiirgus vastab laserklassile 1, mis eeldab mooduli
pidevat paigaldatust ladumismasinale ning kaitsekatete suletud olekut (EN 60825-1 ja IEC 825).2
Joon. 2.1 - 5 1. klassi lasertoodete identiftseering
1. klassi lasertoode
2 Tööohutus Kasutusjuhend SIPLACE F5/F5 HM
2.1 Ohutustehnika Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
78

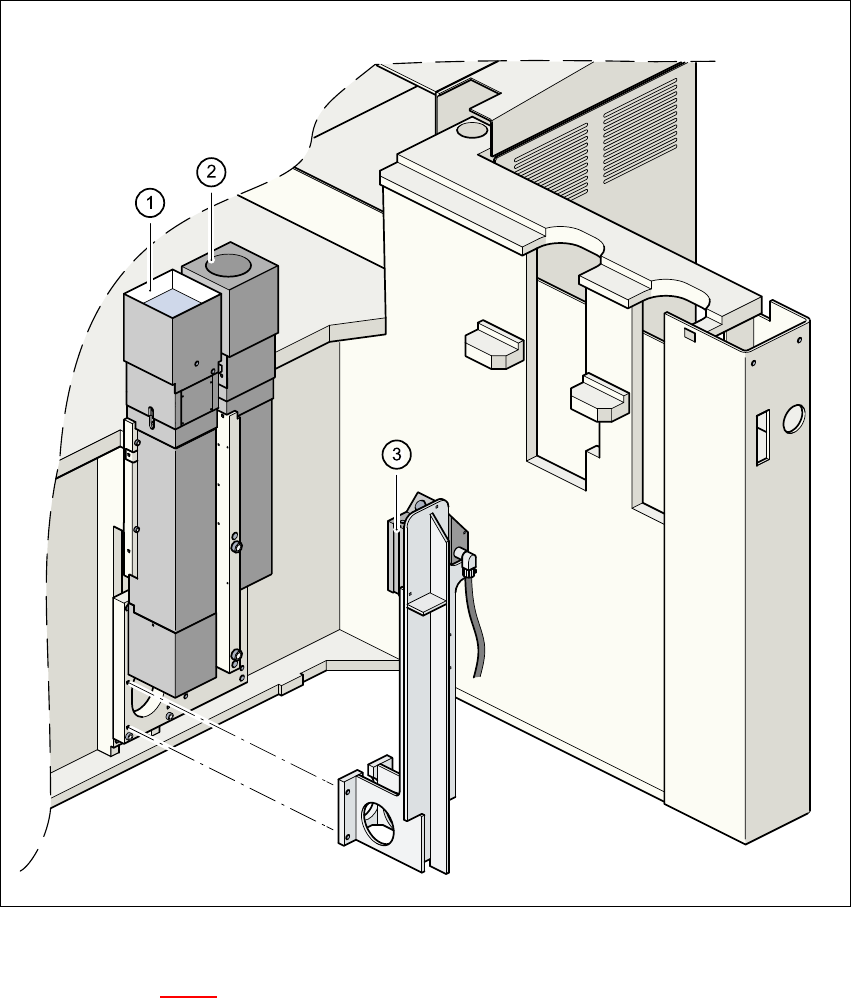

Joon. 2.1 - 6 Tehisnägemismoodulid väikese väljaviikude sammuga komponentide ja pöördkiipide
jaoks, komplanaarsuskontrolli lasermoodul
Selgitused joon. 2.1 - 6 juurde 2
(1) Tehisnägemismoodul väikese väljaviikude sammuga komponentide jaoks
(2) Pöördkiipide tehisnägemismoodul
(3) Komplanaarsuskontrolli lasermoodul
2
