Kasutusjuhend SIPLA CE F5/F5 HM 2 Tööohutus Tarkvara versioon SR .407.xx 01 /2001 EE väljaanne 2.1 Ohutustehnika 87 2.1.13 Ohutustehnika ka itsekat ete avamisel Vigastuste v ältimis eks lad umis masina k aitse katete av …
2 Tööohutus Kasutusjuhend SIPLACE F5/F5 HM
2.1 Ohutustehnika Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
86

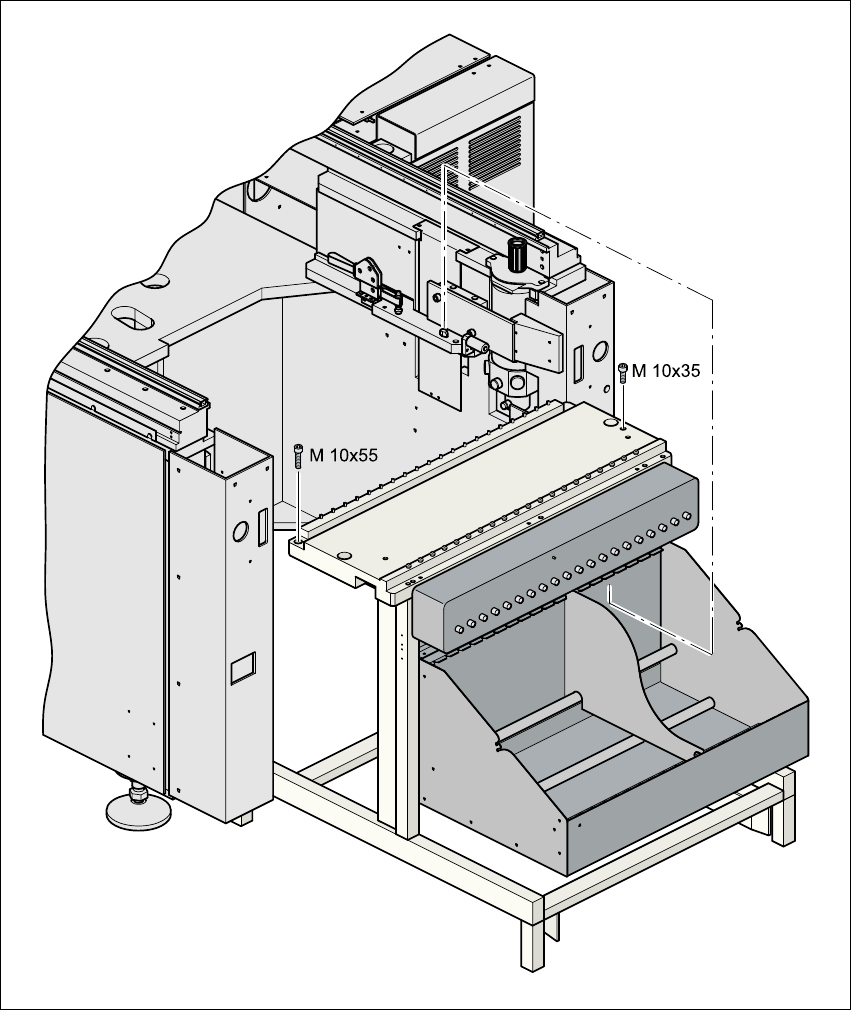

Joon. 2.1 - 14 Vahetatava komponentide sööturite laua kinnitamine
Kasutusjuhend SIPLACE F5/F5 HM 2 Tööohutus
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 2.1 Ohutustehnika
87
2.1.13 Ohutustehnika kaitsekatete avamisel
Vigastuste vältimiseks ladumismasina kaitsekatete avamisel peab omanik instrueerima
operaatoreid kasutama kaitsekatteid nii, nagu on ette nähtud alltoodud kirjelduses. 2
SÕRMEDE MULJUMISE OHT,
KUI KAITSEKATTEID EI AVATA JA SULETA ÕIGESTI
Kui asetate kaitsekatete avamisel ühe käe haaramiseks mõeldud
süviskäepidemesse (pos. 1) ja teise käe kaitsekattele selle suunamiseks
(pos. 5, joon. 2.1 - 15
), siis võivad sõrmed jääda monitori traaversi (pos. 3) ja kaitsekatte (pos. 2)
vahel olevasse kitsasse pilusse (pos. 4). 2
2

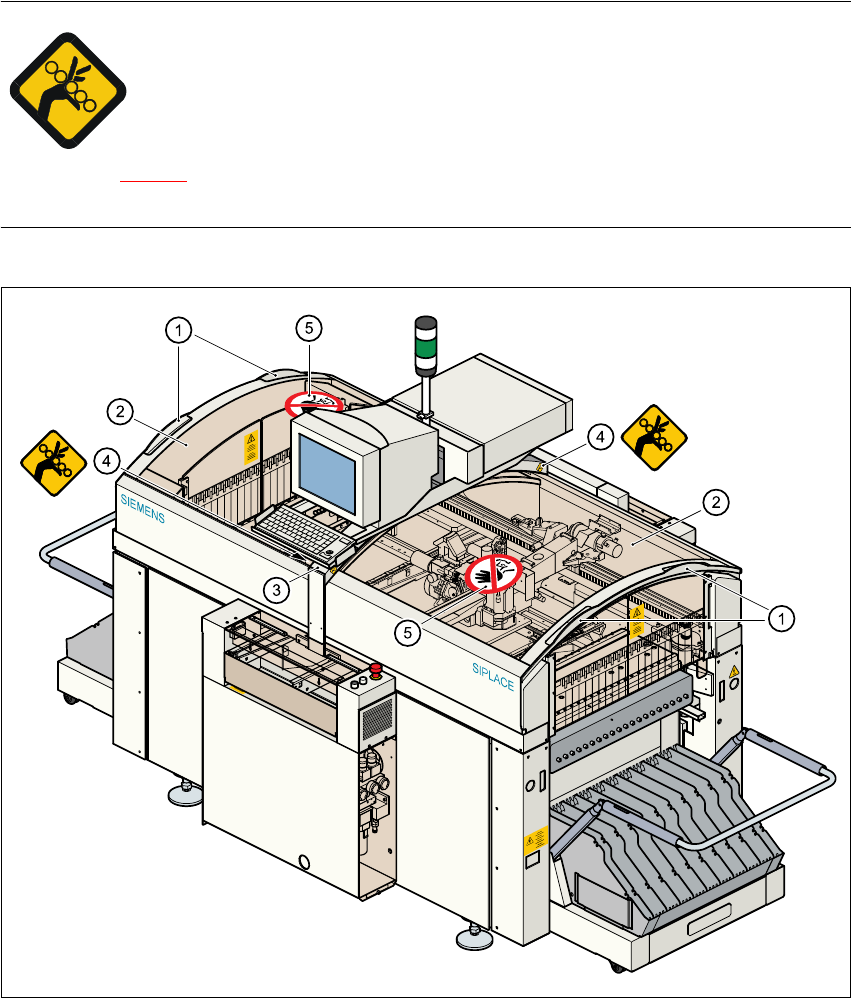

Joon. 2.1 - 15 SIPLACE automaatse ladumissüsteemi kaitsekatted
2 Tööohutus Kasutusjuhend SIPLACE F5/F5 HM
2.1 Ohutustehnika Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
88
Selgitused joon. 2.1 - 15 juurde
(1) Süviskäepidemed kaitsekatete avamiseks ja sulgemiseks
(2) Kaitsekate
(3) Monitori traavers
(4) Kitasas pilu (4 kuni 10 mm)
monitori traaversi ja kaitsekatte vahel
(5) ÄRGE astage kätt sellele pinnale!
Automaatse ladumismasina igal kaitsekattel on kaks süviskäepidet (1). 2
TÄHELEPANU!
Asetage kaitsekatete avamisel ja sulgemisel alati mõlemad käed süviskäepidemetesse (pos. 1,
joon. 2.1 - 16
). Sellise “kahe käe meetodi” korral puudub käte vigastamise võimalus.
Avamisel ja sulgemisel vältige ka kaitsekatete kallutamist, kuna see koormab juhikuid
ülemääraselt. 2
