Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Misure e peso
113
3.3.3 Altezza della cappa di protezione aperta
3
3
3
3

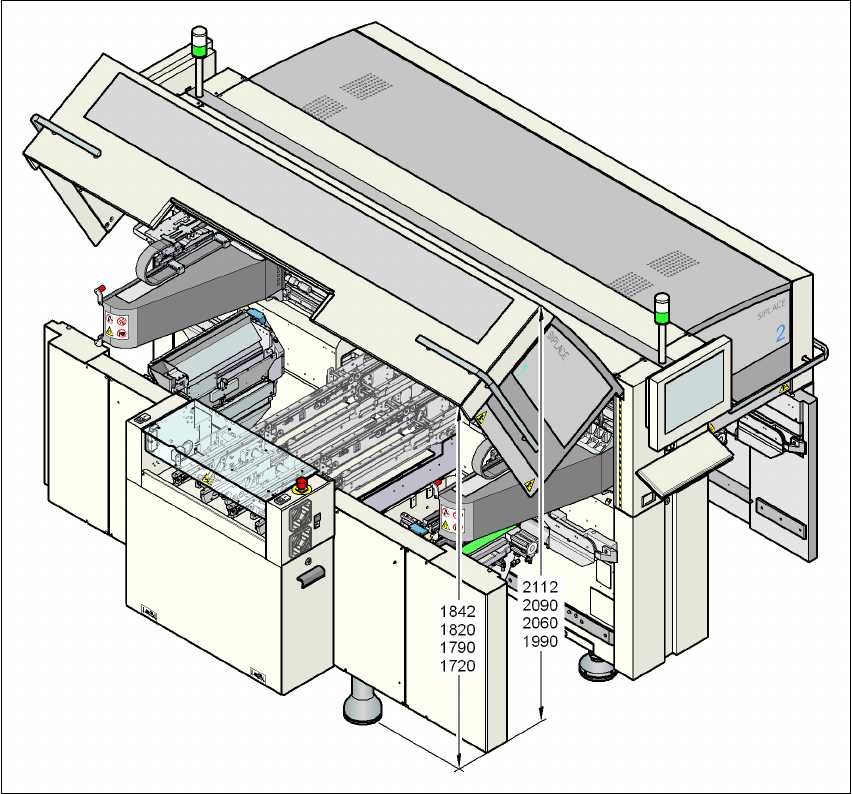

Fig. 3.3 - 5 Altezza della cappa di protezione aperta - misure in millimetri
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Misure e peso A partire dalla versione software SR.70x.xx Edizione 01/2011
114
3.3.4 Raggio di manovra del carrello CO
3.3.4.1 Raggio di manovra del carrello CO nei dispositivi automatici X4I
3
3

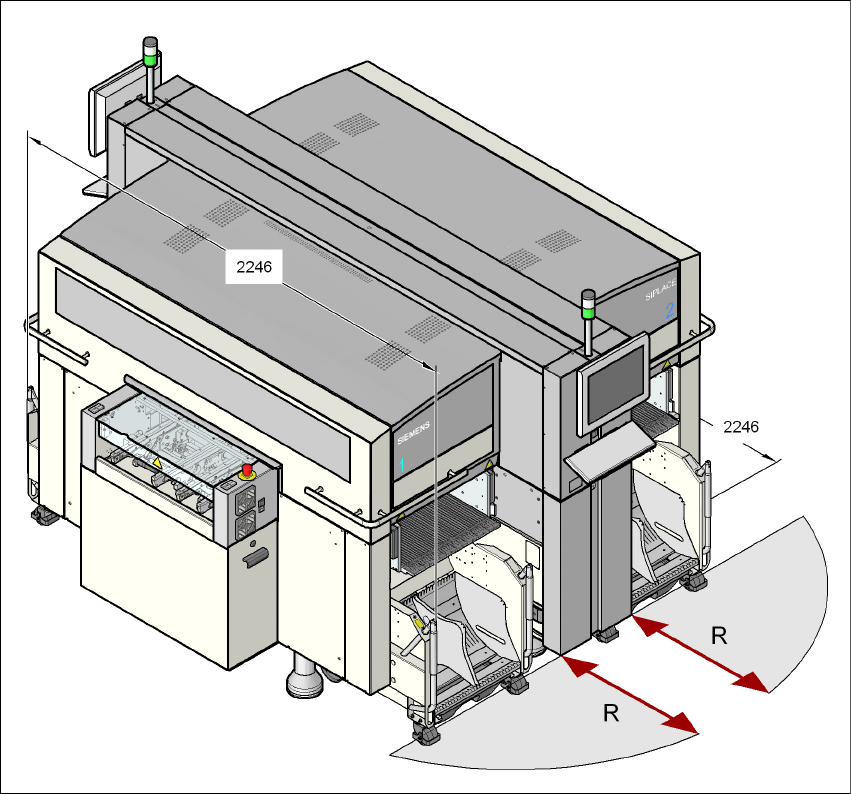

Fig. 3.3 - 6 Raggio di manovra del carrello CO nei dispositivi automatici X4I
Il raggio di manovra R del carrello CO nel dispositivo X4 è di:
– 600 mm se le maniglie sono piegate verso il basso
– 900 mm se le maniglie sono piegate verso l'alto
3
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Misure e peso
115
3.3.4.2 Raggio di manovra del carrello CO nei dispositivi automatici X4
3
3

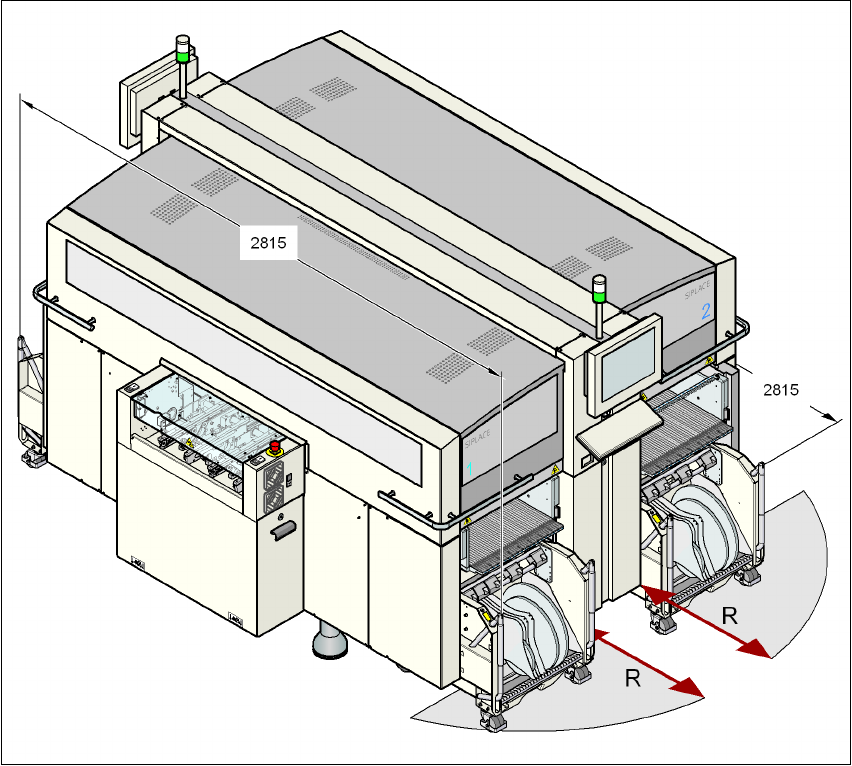

Fig. 3.3 - 7 Raggio di manovra del carrello CO nei dispositivi automatici X4
Il raggio di manovra R del carrello CO nel dispositivo X4 è di:
– 750 mm se le maniglie sono piegate verso il basso
– 1050 mm se le maniglie sono piegate verso l'alto
