Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Misure e peso
117
3.3.4.4 Raggio di manovra del carrello CO nei dispositivi automatici X2
3
3

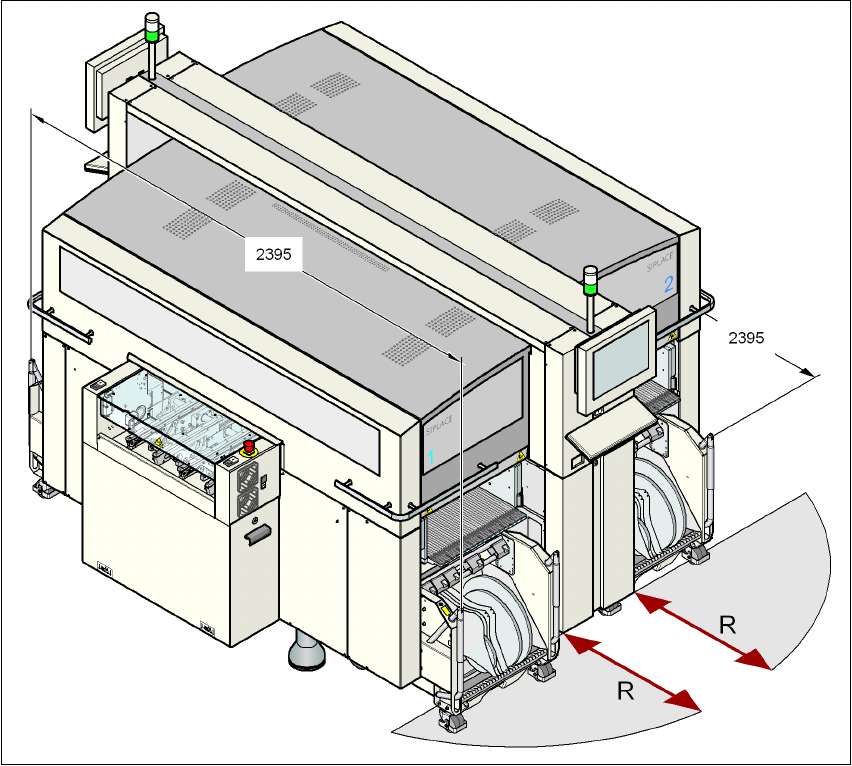

Fig. 3.3 - 9 Raggio di manovra del carrello CO nei dispositivi automatici X2
Il raggio di manovra R del carrello CO nel dispositivo X2 è di:
– nei posti 2 e 4
600 mm se le maniglie sono piegate verso il basso o
900 mm se le maniglie sono piegate verso l'alto,
– nei posti 1 e 3
750 mm se le maniglie sono piegate verso il basso o
1050 mm se le maniglie sono piegate verso l'alto,
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Misure e peso A partire dalla versione software SR.70x.xx Edizione 01/2011
118
3.3.5 Baricentro
3
3
3

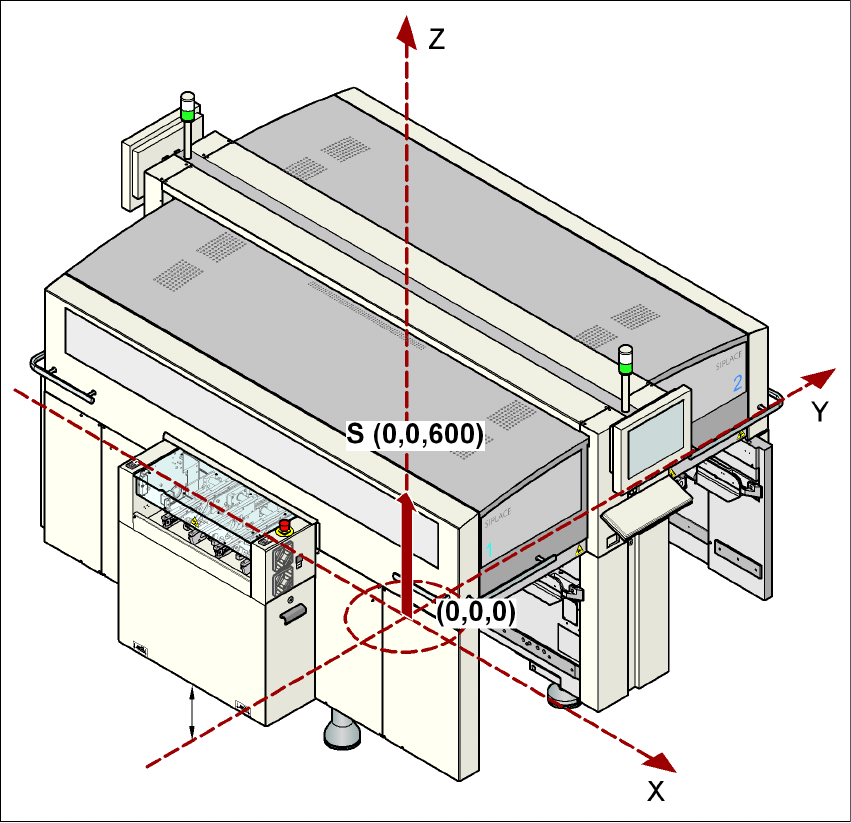

Fig. 3.3 - 10 Baricentro dei dispositivi automatici di serie X in millimetri
3
Coordinate X 0 mm
Coordinate Y 0 mm
Coordinate Z 600 mm altezza
Le coordinate del baricentro hanno validità per il dispositivo automatico con altezza di trasporto
CS di 830 mm.
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Visioni d'insieme dei gruppi di componenti
119
3.4 Visioni d'insieme dei gruppi di componenti
3.4.1 Visione d'insieme dei gruppi di componenti SIPLACE X4I
3
3

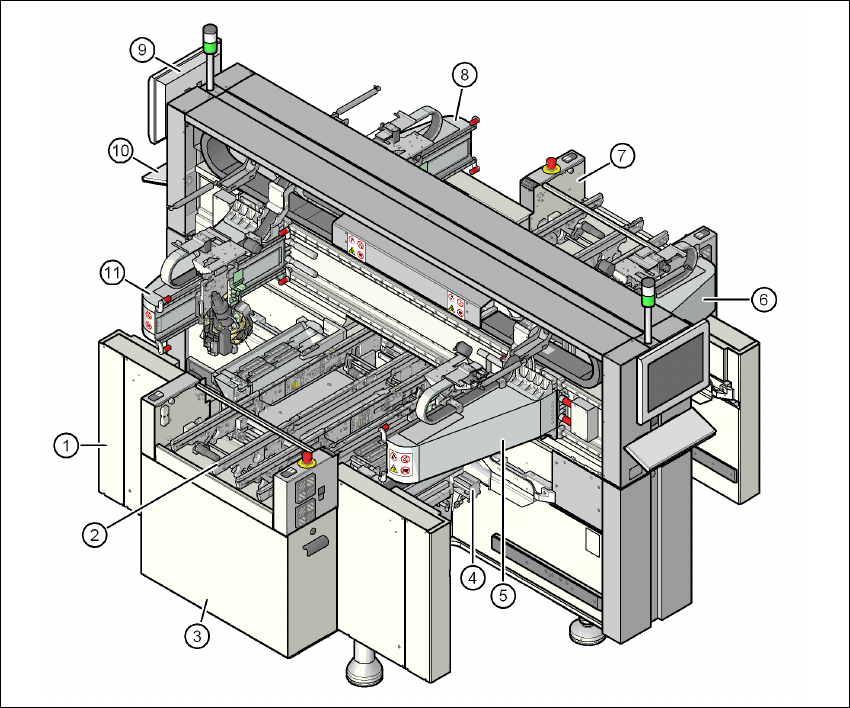

Fig. 3.4 - 1 Dispositivo automatico X4I - visione d'insieme dei gruppi di componenti
(1) Telaio della macchina
(2) Trasporto dei circuiti stampati (trasporto doppio flessibile)
(3) Set d'installazione sul lato d'entrata del CS
(4) Dispositivo di rientro del carrello CO, dispositivo di taglio per cinghia, canale della cinghia
vuota (4x)
(5) Portale 1 con la testa di montaggio
(6) Portale 2 con la testa di montaggio
(7) Set d'installazione sul lato d'uscita del CS
(8) Portale 3 con la testa di montaggio
(9) Monitor (2x)
(10) Tastiera (2x)
(11) Portale 4 con la testa di montaggio
