Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Visioni d'insieme dei gruppi di componenti
119
3.4 Visioni d'insieme dei gruppi di componenti
3.4.1 Visione d'insieme dei gruppi di componenti SIPLACE X4I
3
3

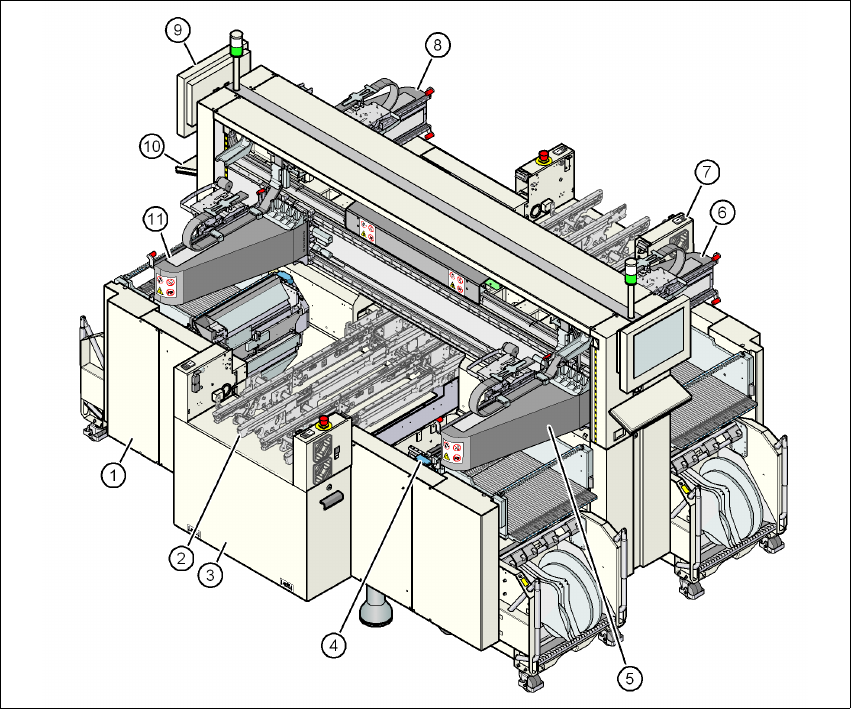

Fig. 3.4 - 1 Dispositivo automatico X4I - visione d'insieme dei gruppi di componenti
(1) Telaio della macchina
(2) Trasporto dei circuiti stampati (trasporto doppio flessibile)
(3) Set d'installazione sul lato d'entrata del CS
(4) Dispositivo di rientro del carrello CO, dispositivo di taglio per cinghia, canale della cinghia
vuota (4x)
(5) Portale 1 con la testa di montaggio
(6) Portale 2 con la testa di montaggio
(7) Set d'installazione sul lato d'uscita del CS
(8) Portale 3 con la testa di montaggio
(9) Monitor (2x)
(10) Tastiera (2x)
(11) Portale 4 con la testa di montaggio
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Visioni d'insieme dei gruppi di componenti A partire dalla versione software SR.70x.xx Edizione 01/2011
120
3.4.2 Visione d'insieme dei gruppi di componenti SIPLACE X4
3
Fig. 3.4 - 2 Dispositivo automatico X4 - visione d'insieme dei gruppi di componenti
(1) Telaio della macchina
(2) Trasporto dei circuiti stampati (trasporto doppio flessibile)
(3) Set d'installazione sul lato d'entrata del CS
(4) Dispositivo di rientro del carrello CO, dispositivo di taglio per cinghia, canale della cinghia
vuota (4x)
(5) Portale 1 con la testa di montaggio
(6) Portale 2 con la testa di montaggio
(7) Set d'installazione sul lato d'uscita del CS
(8) Portale 3 con la testa di montaggio
(9) Monitor (2x)
(10) Tastiera (2x)
(11) Portale 4 con la testa di montaggio
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Visioni d'insieme dei gruppi di componenti
121
3.4.3 Visione d'insieme dei gruppi di componenti SIPLACE X3
3

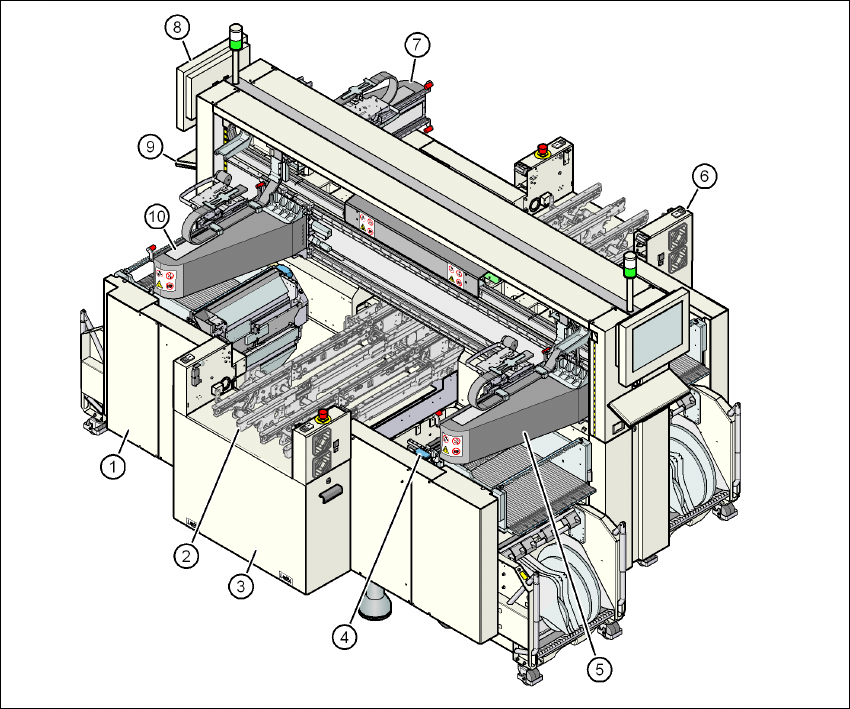

Fig. 3.4 - 3 Dispositivo automatico X3 - visione d'insieme dei gruppi di componenti
(1) Telaio della macchina
(2) Trasporto dei circuiti stampati (trasporto doppio flessibile)
(3) Set d'installazione sul lato d'entrata del CS
(4) Dispositivo di rientro del carrello CO, dispositivo di taglio per cinghia, canale della cinghia
vuota (4x)
(5) Portale 1 con la testa di montaggio
(6) Set d'installazione sul lato d'uscita del CS
(7) Portale 3 con la testa di montaggio
(8) Monitor (2x)
(9) Tastiera (2x)
(10) Portale 4 con la testa di montaggio
