Dati tecnici d el dispositivo automa tico Manuale per l'uso SI PLACE serie X Testa di mont aggio A partire dalla versione soft ware SR.70x.xx E dizione 01/2011 134 3.5.2.8 Multi St ar in modalità avanzat a Pick&…

Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Testa di montaggio
133
3.5.2.7 MultiStar in modalità mista
In questa modalità si lavora a componenti da piccoli a medi.
3

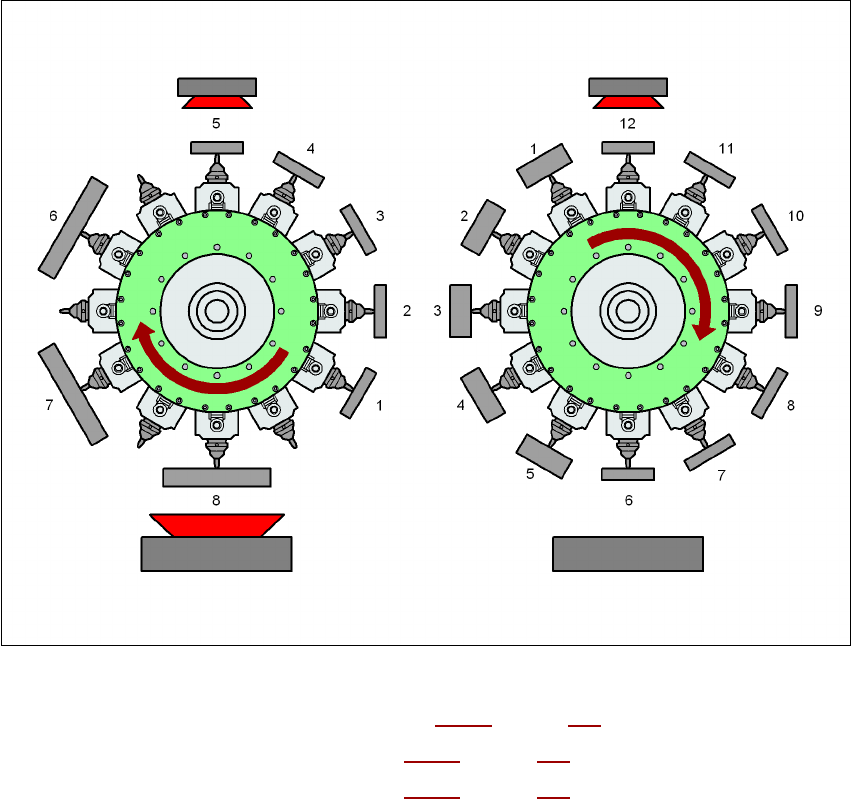

Fig. 3.5 - 7 MultiStar - modalità mista
P_CO Componente piccolo, vedi la tabella 3.5 - 1, pagina 131
M_CO_1 CO medio, tipo 1 (vedi la tabella 3.5 - 1, pagina 131)
M_CO_2 CO medio, tipo 2 (vedi la tabella 3.5 - 1
, pagina 131)
Tipo 30/38 Videocamera CO, tipo 30 oppure tipo 38
Tipo 33 Videocamera stazionaria CO, tipo 33
1...8 Sequenza dei componenti accettati
1 ... 12 Sequenza dei componenti accettati
3
I segmenti adiacenti alla testa CPP non possono accettare componenti di tipo M_CO_2 se la dia-
gonale del CO medio di tipo 2 (M_CO_2) è più lunga di 39,8 mm.
Tipo 30/38 Tipo 30/38
Tipo 33 Tipo 33
P_CO
M_CO_2
M_CO_1
P_CO

Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Testa di montaggio A partire dalla versione software SR.70x.xx Edizione 01/2011
134
3.5.2.8 MultiStar in modalità avanzata Pick&Place
In questa modalità, MultiStar è in grado di montare tutta la gamma di CO, dal 01005 al
50 x 40 mm². Il componente grande viene prelevato per ultimo, centrato otticamente e montato
come primo CO.
3

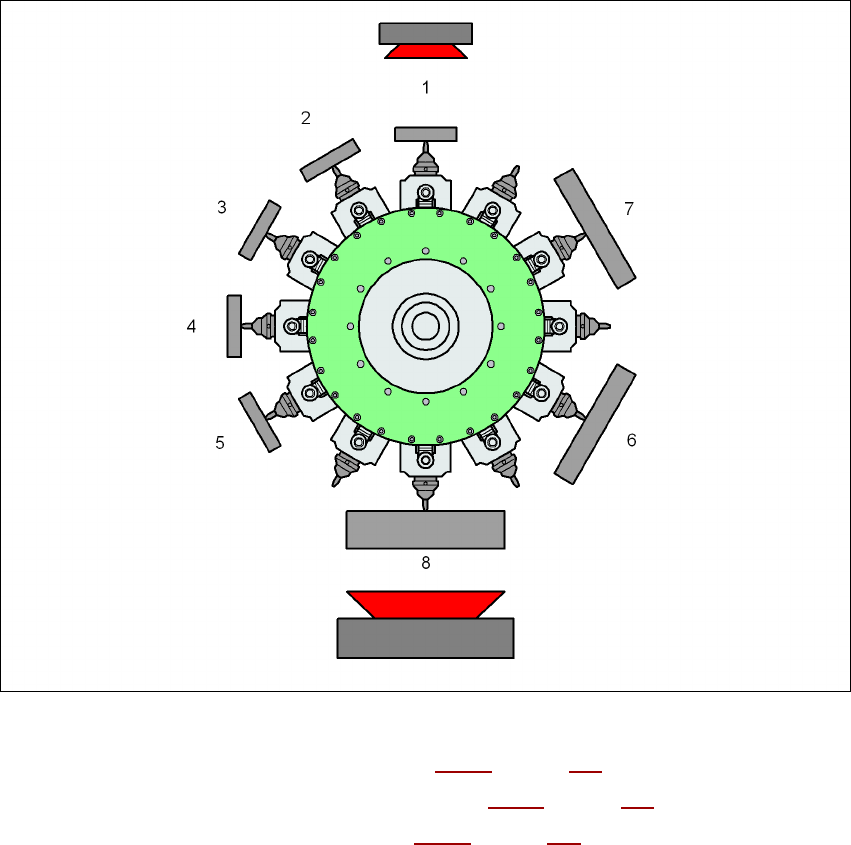

Fig. 3.5 - 8 MultiStar - modalità mista
P_CO Componente piccolo (vedi la tabella 3.5 - 1, pagina 131)
M_CO_2 Componente medio, tipo 2 (vedi la tabella 3.5 - 1
, pagina 131)
G_CO Componente grande (vedi tabella 3.5 - 1
, pagina 131)
Tipo 30/38 Videocamera CO, tipo 30 oppure tipo 38
Tipo 33 Videocamera stazionaria CO, tipo 33
1 ... 8 Sequenza dei componenti accettati
3
I segmenti adiacenti alla testa CPP non possono accettare componenti di tipo M_CO_2 e G_CO
se la diagonale di questo CO è più lunga di 39,8 mm.
Nella modalità pura Pick&Place viene montato in un ciclo solo un componente grande. La testa
CPP funziona come una testa Pick&Place.
Tipo 30/38
P_CO
G_CO
Tipo 33
M_CO_2

Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Testa di montaggio
135

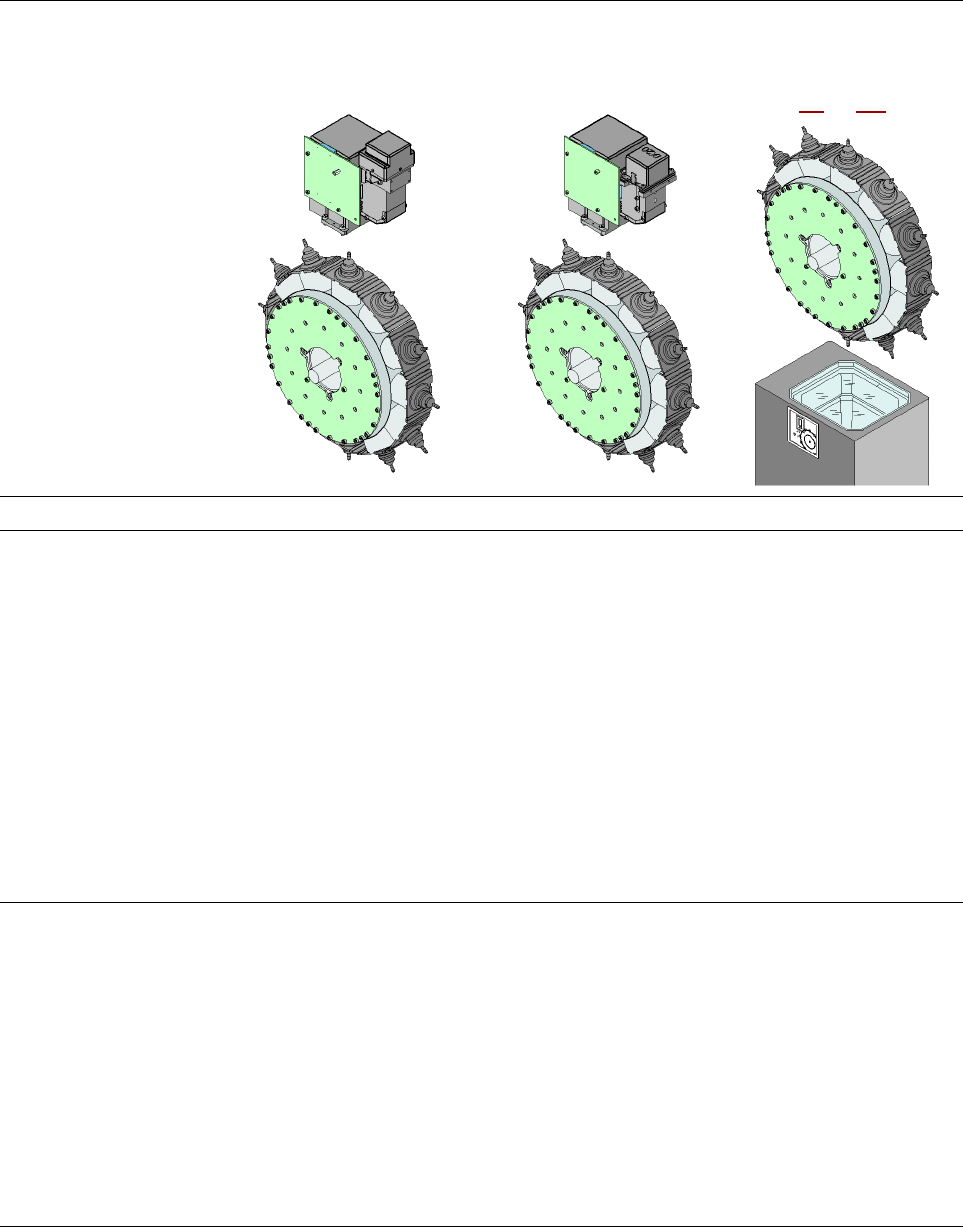

3.5.2.9 Dati tecnici
3
Testa CPP: centraggio ottico con
la videocamera CO ad alta risolu-
zione di tipo 30,
27 x 27, digitale
Testa CPP: centraggio otti-
co con la videocamera CO
ad alta risoluzione di tipo 38,
16 x 16, digitale
Testa CPP: centraggio otti-
co con la videocamera sta-
zionaria CO di tipo 33, 55 x
45, digitale (vedi sezione
6.7
, S. 406)
Gamma di componenti
a
01005
b
- 27 x 27 mm² 01005
b
- 16 x 16 mm² 0402 - 50 x 40 mm²
Specifiche CO
altezza max. 8,5 mm / 6 mm
c
8,5 mm / 6 mm
c
11,5 mm
reticolo min. piedini 0,3 mm 0,25 mm 0,3 mm
larghezza min. pie-
dini
0,15 mm 0,1 mm 0,15 mm
reticolo min. Ball 0,25 mm per CO < 18 x 18 mm²
0,35 mm per CO ≥ 18 x 18 mm²
0,25 mm 0,35 mm
diametro ball min. 0,14 mm per CO < 18 x 18 mm²
0,2 mm per CO ≥ 18 x 18 mm²
0,14 mm 0,2 mm
misure min. 0,4 x 0,2 mm² 0,4 x 0,2 mm² 1,0 x 0,5 mm²
misure max. 27 x 27 mm² 16 x 16 mm² 50 x 40 mm²
peso max. 4 g 4 g 8 g
Forza d'appoggio
in modalità sensore
corrente (potenza di
montaggio ridotta)
1 N ... 3,0 N ± 0,5 N
in modalità relè
fotoelettrico
2,2 N + 1,2 N - 0,5 N
in modalità alta velo-
cità con modalità
sensore corrente
2,2 N ± 0,5 N
in modalità sensore
corrente (potenza di
montaggio ridotta)
3,0 N ... 10,0 N ± 15%
