Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011 Sistema di trasporto CS 153 modalità di mon taggio alte rnata: men tre la te sta…
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Sistema di trasporto CS A partire dalla versione software SR.70x.xx Edizione 01/2011
152
3

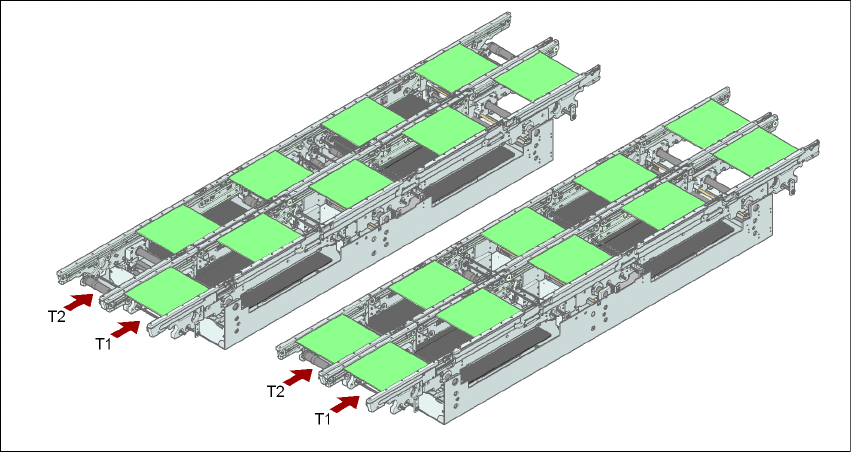

Fig. 3.7 - 4 Tipi di trasporto
3.7.2.3 Tipo di trasporto sincrono
Nel funzionamento sincrono, due circuiti scheda delle stesse dimensioni vengono portati contem-
poraneamente alla posizione di montaggio. Devono essere lavorati come scheda comune.
In questo modo è possibile lavorare il lato superiore ed inferiore di un circuito stampato in una li-
nea. Il tempo necessario per il trasporto dei circuiti stampati si riduce perché vengono sempre tra-
sportati contemporaneamente due circuiti stampati. Si ottiene inoltre una migliore distribuzione
della configurazione delle pipette.
I circuiti stampati nelle tracce di trasporto 1 e 2 vengono mossi sul percorso di trasporto sincroni-
camente (ovvero i convogliatori di trasporto sono reciprocamente indipendenti ma vengono co-
mandati sincronicamente). Il contenuto del montaggio della traccia di trasporto 1 e 2 deve essere
organizzato in una scheda con due circuiti singoli. (Vedi il manuale d'uso del calcolatore di
SIPLACE Pro).
Se è occupata solo una traccia di trasporto all'inizio del montaggio, il circuito singolo di questo per-
corso di trasporto viene identificato come "da non montare".
Nel funzionamento sincrono del trasporto doppio CS viene disattivata l'opzione "Trasmissione dati
CS" (Whispering Down The Line). L'opzione "Punto inchiostro globale" non é autorizzata.
3.7.2.4 I-Placement (solo SIPLACE X4I)
Oltre alla modalità di trasporto sincrona e asincrona, è stato introdotto per il SIPLACE X4I il si-
stema di montaggio "I-Placement", con il quale entrambe le due testa di montaggio funzionano
contemporaneamente in un'area di montaggio e montano ognuna un circuito stampato l'una com-
pletamente indipendentemente dall'altra. In modalità normale, le teste di montaggio funzionano in
Tipo di trasporto sincronoTipo di trasporto asincrono
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Sistema di trasporto CS
153
modalità di montaggio alternata: mentre la testa di montaggio monta un circuito stampato in
un'area di montaggio, l'altra testa di montaggio preleva componenti dai caricatori. Grazie all'"I-
Placement" vengono eliminati questi tempi d'attesa delle teste di montaggio con un conseguente
aumento della potenza di montaggio.
3.7.3 Comando e regolazione larghezza
3.7.3.1 Comando con il menu funzioni singole
Le informazioni sui comandi del sistema di trasporto CS e sul menu funzioni singole sono conte-
nute nella guida online.
3.7.3.2 Regolazione automatica di larghezza
Dopo avere ricevuto i comandi, i convogliatori di trasporto vengono impostati alla larghezza no-
minale. Nel trasporto doppio sono possibili larghezze diverse.
Per informazioni dettagliate sulla modifica della larghezza della traccia di trasporto, consultare la
guida online.
3.7.4 Dati tecnici
3.7.4.1 Dati tecnici del trasporto singolo CS - SIPLACE X4I
3
Lato di trasporto fisso Destra o sinistra
Formati dei circuiti stampati (lunghezza x lar-
ghezza)
Standard 50 x 50 mm² fino a 380 x 535 mm²
a
Spessore circuito stampato (standard) 0,3 mm fino a 4,5 mm (CS più spesso su richie-
sta)
Convessità max. del circuito stampato vedi sezione 3.7.8
, pagina 159
Peso CS max. 3 kg
Spazio libero sul lato inferiore CS (standard) 25 mm ± 0,2 mm
Margine guida senza CO min 3,1 mm
Tempo di sostituzione CS < 2,5 s
Precisione di posizionamento CS ± 0,5 mm
Altezza trasporto CS 830 mm ± 15 mm (opzione)
900 mm ± 15 mm (opzione)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (opzione SMEMA)
Tipo d’interfaccia SMEMA / Siemens
b
Riconoscimento fiducial errate Standard
Regolazione automatica di larghezza Standard
a) Nelle larghezze di CS di > 450 mm, accertarsi che anche i moduli periferici possano elaborare queste lar-
ghezze CS.
b) Opzione.
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Sistema di trasporto CS A partire dalla versione software SR.70x.xx Edizione 01/2011
154
3.7.4.2 Dati tecnici del trasporto doppio flessibile - SIPLACE X4I
3
3.7.4.3 Dati tecnici del trasporto singolo CS - SIPLACE X4, X3, X2
3
Lato di trasporto fisso Destra o sinistra o entrambi i due lati di trasporto
esterni fisso
Formati dei circuiti stampati (lunghezza x lar-
ghezza)
Trasporto doppio flessibile
Standard 50 x 50 mm² fino a 380 x 250 mm²
Trasporto doppio in modalità "trasporto
singolo"
Standard 50 x 50 mm² fino a 380 x 436,5 mm²
Spessore circuito stampato (standard) 0,3 mm fino a 4,5 mm (CS più spesso su richiesta)
Convessità max. del circuito stampato vedi sezione 3.7.8
, pagina 159
Peso CS max. 3 kg
Spazio libero sul lato inferiore CS (standard) 25 mm ± 0,2 mm
Altezza di trasporto del CS 830 mm ± 15 mm (opzione)
900 mm ± 15 mm (opzione)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (opzione SMEMA)
Tipo d’interfaccia SMEMA / Siemens
a
a) opzione.
Margine guida senza CO min. 3,1 mm
Tempo di sostituzione CS < 2,5 s
Precisione di posizionamento CS ± 0,5 mm
Tipo di trasporto I-Placement, sincrono oppure asincrono
(selezionabile col software)
Contenuto del montaggio per tipo di trasporto uguale o diverso
Larghezza CS per tipo di trasporto uguale o diverso
Riconoscimento fiducial errate sincrono: standard, nessuna fiducial errata globale
asincrono: standard
Regolazione automatica di larghezza sincrono: standard
asincrono: standard
Lato di trasporto fisso Destra o sinistra
Formati dei circuiti stampati (lunghezza x larghezza)
standard 50 x 50 mm² fino a 450 x 535 mm²
a
