3.9.1.2 Diametro del rotolo della cinghia
Il diametro dei rulli della cinghia può raggiungere i 19" (483 mm) per tutti i caricatori. L'elenco dei
diametri massimi del rotolo della cinghia in relazione all'altezza di trasporto CS si trova nella se-
zione 3.10.8.2
, pagina 206.
3.9.1.3 Prelievo manuale di condensatori tantalici non prelevati da parte dell'operatore
Per far sì che in caso di errori di prelievo, i condensatori tantalici non causino la combustione del
materiale della cinghia in caso di taglio della cinghia, la superficie d'uso è stata allargata con l'op-
zione "In caso di errore di prelievo prelevare il componente dalla cinghia". Per questa operazione,
deve essere stata attivata questa opzione nel SIPLACE Pro. Nel dispositivo automatico di mon-
taggio, il componente non prelevato viene fatto avanzare una volta ed è poi pronto per essere pre-
levato nella cinghia. La traccia è disattivata ed un messaggio d'errore ricorda all'operatore di
prelevare dalla cinghia il componente tantalico.
Se c'è una traccia sostitutiva, la macchina continua con il montaggio. L'operatore ha comunque
la possibilità di arrestare il dispositivo automatico e di eliminare il componente tantalico.
Se manca la traccia sostitutiva e se non è possibile il montaggio con altri componenti, il dispositivo
automatico rimane fermo. Anche a questo punto, l'operatore può ora eliminare il componente tan-
talico e confermare l'errore. Dopo il nuovo avvio del dispositivo automatico da parte dell'operatore,
si prosegue il montaggio e vengono prelevati i componenti dalla traccia nuovamente liberata.
ISTRUZIONE 3
Questa funzione software è molto pratica anche per componenti costosi. Rispettare anche le
indicazioni di sicurezza per i condensatori a base di polvere metallica (vedi la sezione 2.5.2
,
pagina 64).
3.9.1.4 Capacità di preparazione dei caricatori della cinghia
3
Caricatore della
cinghia
Numero massimo di caricatori
SIPLACE X4I
Numero massimo di caricatori
SIPLACE X4, X3, X2
8 mm X 148 160
2x8 mm X 74 80
12 mm X 74 80
16 mm X 48 52
24 mm X 48 52
32 mm X 36 40
44 mm X 28 32
56 mm X 22 24
72 mm X - 20
88 mm X - 16
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Caricatori X
171
3.9.1.5 Struttura geometrica del caricatore della cinghia della serie SIPLACE X
Generalmente, i caricatori della cinghia della serie X hanno una lunghezza di ca. 200 mm. La lar-
ghezza ed il numero di posti che occupano nel tavolo CO sono elencati nella seguente tabella.
3
L'altezza massima degli angoli di disturbo sull'angolo superiore della tasca della cinghia è di 3
mm. Poiché i caricatori non hanno coperchi eventualmente alzati e sono inoltre bene agganciati
al tavolo CO, il pericolo di crash della testa è ridotto al minimo.
Caricatori della
cinghia
Larghezza in millimetri del
caricatore
Posti occupati del caricatore
nel tavolo CO
8 mm X 10,8 1
2x8 mm X 22,9 2
12 mm X 22,6 2
16 mm X 34,4 3
24 mm X 34,4 3
32 mm X 46,2 4
44 mm X 58,0 5
56 mm X 69,8 6
72 mm X 81,6 7
88 mm X 105,2 9
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Caricatori X A partire dalla versione software SR.70x.xx Edizione 01/2011
172
3.9.1.6 Struttura del caricatore della cinghia della serie SIPLACE X
Le due figure seguenti mostrano la struttura dei caricatori della cinghia per la serie X in base al
caricatore della cinghia X da 8 mm.
3

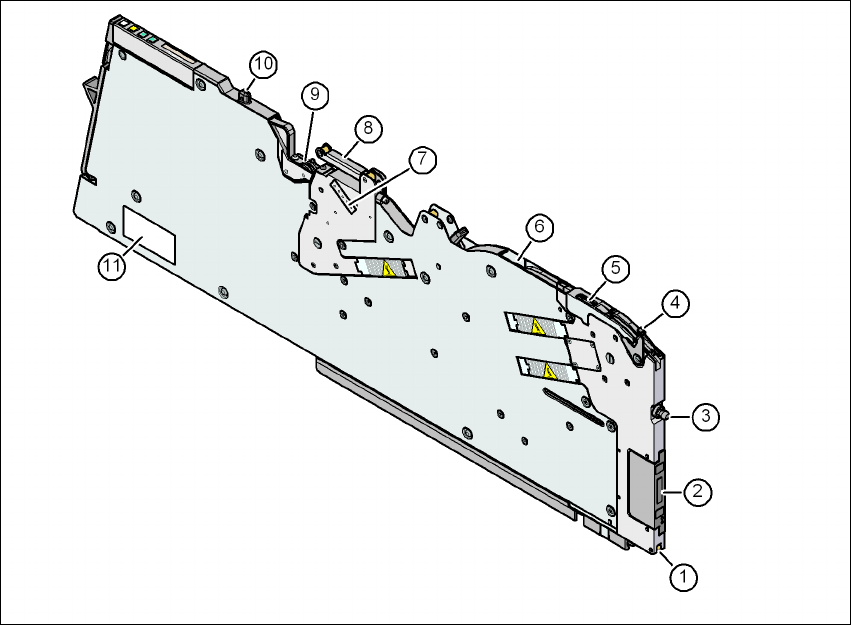

Fig. 3.9 - 1 Caricatore della cinghia X da 8 mm - vista frontale
(1) Rullo di bloccaggio (la maniglia di bloccaggio del tavolo CO blocca il caricatore con il rullo di
bloccaggio alla sua posizione finale.)
(2) IFED (interfaccia energia e dati)
(3) Perno di centraggio "anteriore"
(4) Leva per il sollevamento della finestra di prelievo per infilare e prelevare la cinghia
(5) Finestra di prelievo
(6) Apertura d'uscita del canale di guida della cinghia
(7) Impostazione della tensione della pellicola di rivestimento
(8) Braccio oscillante della pellicola di rivestimento
(9) Ruote d'intasamento della pellicola di rivestimento
(10) Perno di centraggio "posteriore "
(11) Targhetta del tipo
