3.9.2 Dati tecnici dei caricatori della serie SIPLACE X
Le pagine seguenti contengono le figure dei caricatori di serie X e i dati tecnici.
3.9.2.1 Caricatore della cinghia X da 8 mm
3

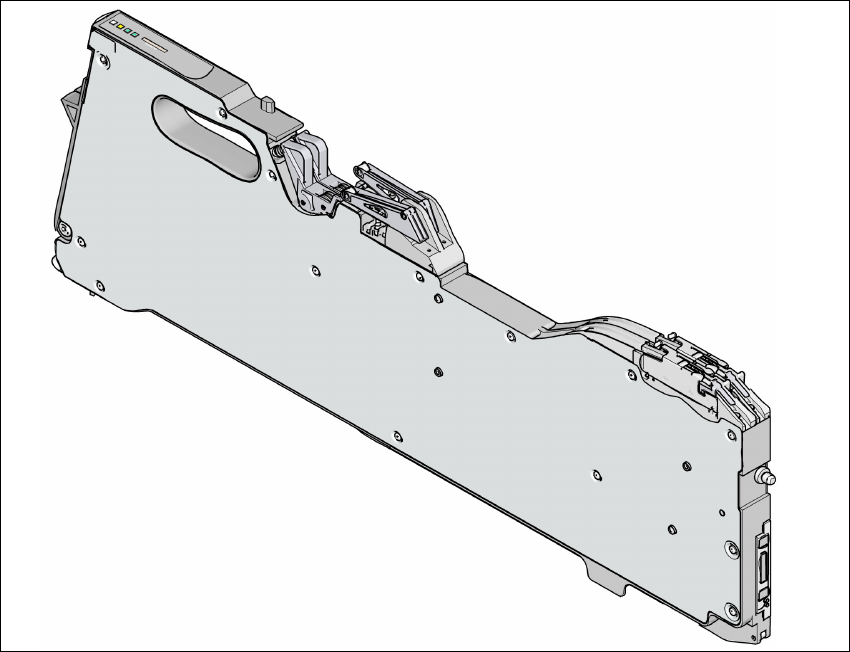

Fig. 3.9 - 3 Caricatore della cinghia X da 8 mm
3
Caricatore della cinghia X da 8 mm Articolo no. 00141270-xx
Caricatore della cinghia 8 mm X con sensore di
giunzione
Articolo no. 00141290-xx
Larghezza 10,8 mm
Posti occupati dei caricatori 1
Larghezza dei passi di trasporto 1 mm / 2 mm / 4 mm / 8 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Caricatori X
175
3.9.2.2 Caricatore della cinghia da X da 2x8 mm
3

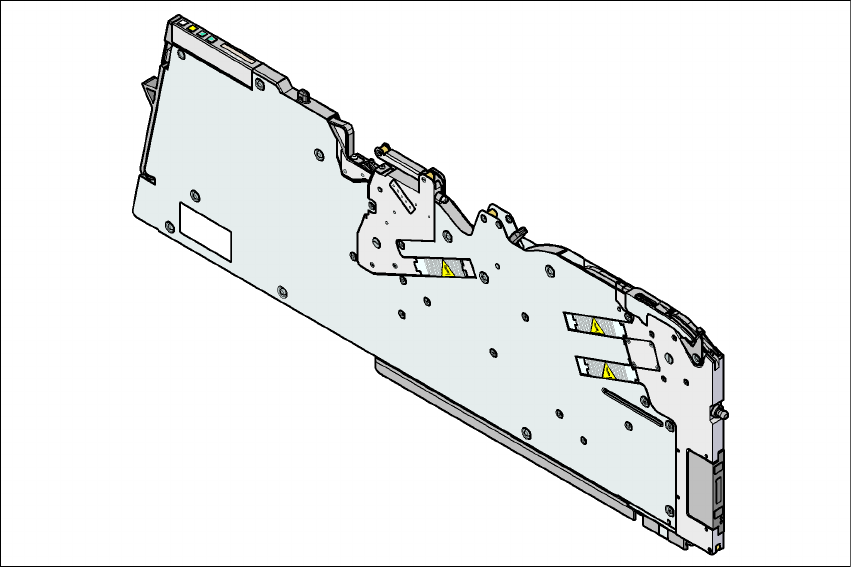

Fig. 3.9 - 4 Caricatore della cinghia da X da 2x8 mm
3
Caricatore della cinghia da X da 2x8 mm Articolo no. 00141269-xx
Caricatore della cinghia 2x8 mm X con sensore di
giunzione
Articolo no. 00141289-xx
Larghezza 22,9 mm
Posti occupati dei caricatori 2
Larghezza dei passi di trasporto 1 mm / 2 mm / 4 mm / 8 mm
Tempo di sostituzione per singola cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito nel
dispositivo automatico
≤ 8 s
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Caricatori X A partire dalla versione software SR.70x.xx Edizione 01/2011
176
3.9.2.3 Caricatore della cinghia X da 12 mm
3
Fig. 3.9 - 5 Caricatore della cinghia X da 12 mm
3
3
3
3
3
Caricatore della cinghia X da 12 mm Articolo no. 00141271-xx
Caricatore della cinghia 12 mm X con sensore
di giunzione
Articolo no. 00141291-xx
Larghezza 22,6 mm
Posti occupati dei caricatori 2
Larghezza dei passi di trasporto Da 4 mm a 16 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
