Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011 Caricatori X 177 3.9.2.4 Caricatore del la cinghia X da 16 mm 3 Fig. 3.9 - 6 Car…
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Caricatori X A partire dalla versione software SR.70x.xx Edizione 01/2011
176
3.9.2.3 Caricatore della cinghia X da 12 mm
3

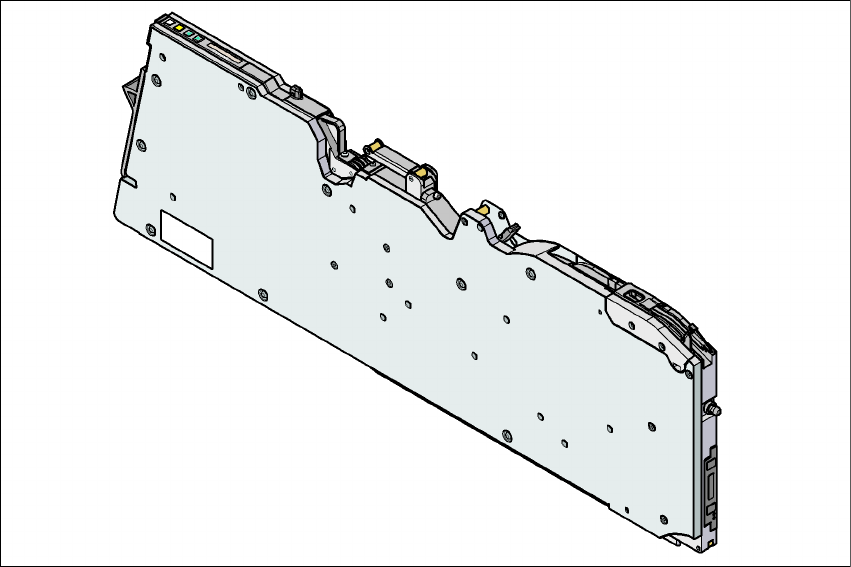

Fig. 3.9 - 5 Caricatore della cinghia X da 12 mm
3
3
3
3
3
Caricatore della cinghia X da 12 mm Articolo no. 00141271-xx
Caricatore della cinghia 12 mm X con sensore
di giunzione
Articolo no. 00141291-xx
Larghezza 22,6 mm
Posti occupati dei caricatori 2
Larghezza dei passi di trasporto Da 4 mm a 16 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Caricatori X
177
3.9.2.4 Caricatore della cinghia X da 16 mm
3
Fig. 3.9 - 6 Caricatore della cinghia X da 16 mm
3
Caricatore della cinghia X da 16 mm Articolo no. 00141272-xx
Caricatore della cinghia 16 mm X con sensore
di giunzione
Articolo no. 00141292-xx
Larghezza 34,4 mm
Posti occupati dei caricatori 3
Larghezza dei passi di trasporto Da 4 mm a 20 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Caricatori X A partire dalla versione software SR.70x.xx Edizione 01/2011
178
3.9.2.5 Caricatore della cinghia X da 24 mm
3
Fig. 3.9 - 7 Caricatore della cinghia X da 24 mm
3
3
3
Caricatore della cinghia X da 24 mm Articolo no. 00141273-xx
Caricatore della cinghia 24 mm X con sensore
di giunzione
Articolo no. 00141293-xx
Larghezza 34,4 mm
Posti occupati dei caricatori 3
Larghezza dei passi di trasporto Da 4 mm a 32 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
