00196506-02_UM_X-Serie_SR705_IT - 第180页
Dati tecnici d el dispositivo automa tico Manuale per l'uso SI PLACE serie X Caricatori X A parti re dalla version e software SR. 70x.xx Edizione 01/2011 180 3.9.2.7 Carica tore della cinghia X da 44 mm 3 Fig. 3.9 -…
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Caricatori X
179
3.9.2.6 Caricatore della cinghia X da 32 mm
3

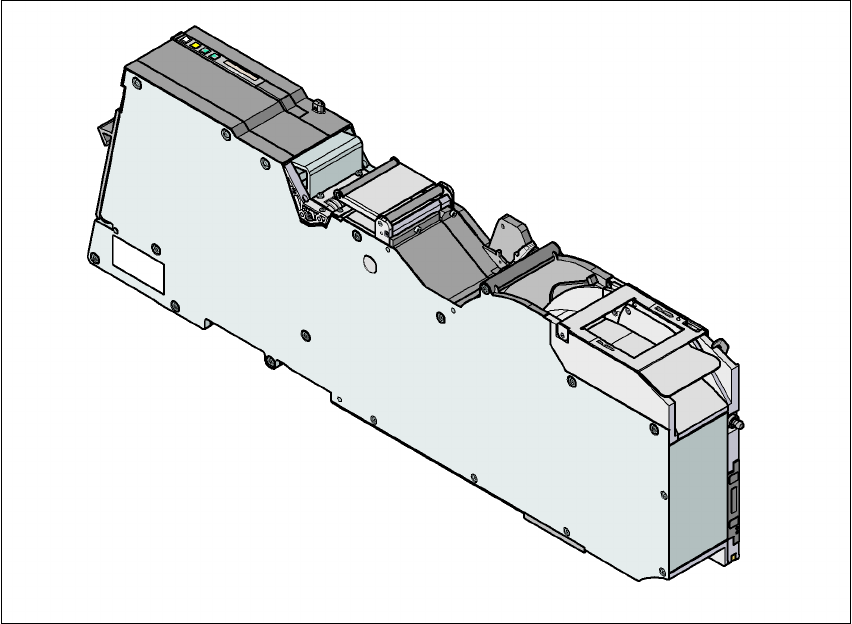

Fig. 3.9 - 8 Caricatore della cinghia X da 32 mm
3
3
Caricatore della cinghia X da 32 mm Articolo no. 00141274-xx
Caricatore della cinghia 32 mm X con sensore
di giunzione
Articolo no. 00141294-xx
Larghezza 46,2 mm
Posti occupati dei caricatori 4
Larghezza dei passi di trasporto Da 4 mm a 40 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Caricatori X A partire dalla versione software SR.70x.xx Edizione 01/2011
180
3.9.2.7 Caricatore della cinghia X da 44 mm
3
Fig. 3.9 - 9 Caricatore della cinghia X da 44 mm
3
3
3
3
Caricatore della cinghia X da 44 mm Articolo no. 00141275-xx
Caricatore della cinghia 44 mm X con sensore
di giunzione
Articolo no. 00141295-xx
Larghezza 58,0
Posti occupati dei caricatori 5
Larghezza dei passi di trasporto Da 4 mm a 52 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Caricatori X
181
3.9.2.8 Caricatore della cinghia X da 56 mm
3
Fig. 3.9 - 10 Caricatore della cinghia X da 56 mm
3
3
3
Caricatore della cinghia X da 56 mm Articolo no. 00141276-xx
Caricatore della cinghia 56 mm X con sensore
di giunzione
Articolo no. 00141296-xx
Larghezza 69,8
Posti occupati dei caricatori 6
Larghezza dei passi di trasporto Da 4 mm a 64 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
