Dati tecnici d el dispositivo automa tico Manuale per l'uso SI PLACE serie X Caricatori X A parti re dalla version e software SR. 70x.xx Edizione 01/2011 184 3.9.3 Unità dipping (d'immersione) line are X (LDU-X…
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Caricatori X
183
3.9.2.10 Caricatore della cinghia X da 88 mm
3
Fig. 3.9 - 12 Caricatore della cinghia X da 88 mm
3
3
Caricatore della cinghia X da 88 mm Articolo no. 00141278-xx
Caricatore della cinghia 88 mm X con sensore
di giunzione
Articolo no. 00141298-xx
Larghezza 105,2 mm
Posti occupati dei caricatori 9
Larghezza dei passi di trasporto Da 4 mm a 96 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione dei caricatore preallestito
nel dispositivo automatico
≤ 8 s
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Caricatori X A partire dalla versione software SR.70x.xx Edizione 01/2011
184
3.9.3 Unità dipping (d'immersione) lineare X (LDU-X)
Articolo no. 00117011-xx Moduli d'immersione lineare per Flux (fondente) / LDU-X
Articolo no. piastre d'immersione vedi paragrafo 3.9.3.5
, pagina 186
3

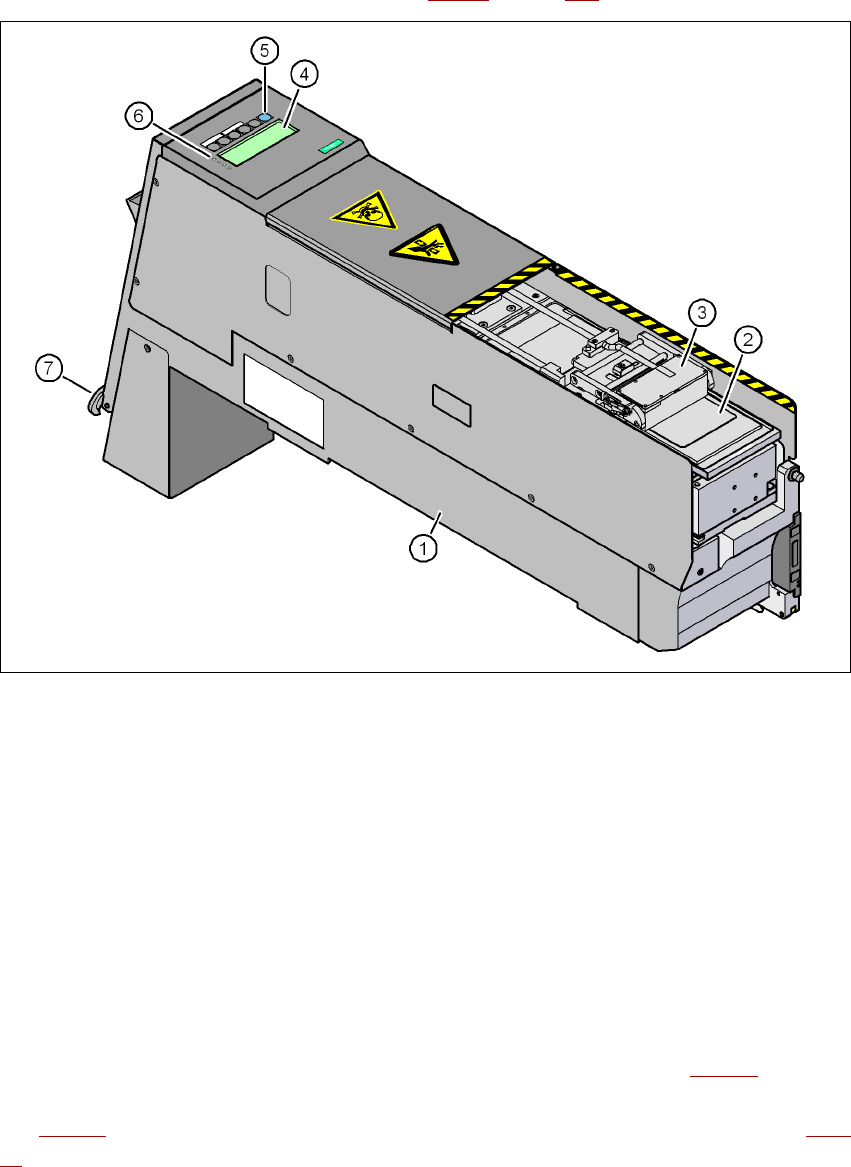

Fig. 3.9 - 13 Unità d'immersione lineare (LDU-X)
(1) LDU-X
(2) Piastra d'immersione
(3) Serbatoio del fondente
(4) Spazio di visualizzazione (4 righe da 20 caratteri)
(5) Pannello di comando con 6 tasti rivestiti da pellicola protettiva flessibile
(6) LED per messaggi di stato
(7) Tasto di ARRESTO D'EMERGENZA
3.9.3.1 Descrizione
L'unità d'immersione lineare X (unità d'immersione lineare X, Pos. 1 nella Fig. 3.9 - 13) serve a
immergere nel fondente i componenti flip-chip e CSP. Il serbatoio del fondente nella Pos. 3 della
Fig. 3.9 - 13
) scivola con un movimento lineare sulla piastra d'immersione (Pos. 2 nella Fig. 3.9 -
13) e applica il fondente con uno spessore definito nell'incavo della piastra d'immersione. I para-
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Caricatori X
185
metri d'immersione del componente nel fondente sono già prestabiliti nel SIPLACE Pro. Dopo l'im-
mersione del componente, lo strato di fondente viene ripetuto. Questo tipo di procedura
garantisce condizioni di lavorazione costanti per i componenti.
Nello spazio di visualizzazione (Pos. 4 nella Fig. 3.9 - 13
, pagina 184) si visualizzano i singoli
menu di azioni e parametri operativi. Con i tasti del pannello di comando (Pos. 5 nella Fig. 3.9 -
13, pagina 184) si possono selezionare i menu o modificare e memorizzare i parametri. I 4 LED
(Pos. 6 nella Fig. 3.9 - 13
, pagina 184) dello spazio di visualizzazione segnalavano lo stato
dell'LDU-X. Con il tasto d'ARRESTO D'EMERGENZA (Pos. 7 nella Fig. 3.9 - 13
, pagina 184) si
spegne subito 'LDU-X.
LDU-X è adatto a MultiStar e a TwinStar e viene considerato nell'allestimento un tipo di caricatore
autonomo. Il modulo può essere allestito solo in carrelli CO del SIPLACE serie X. Grazie alla fun-
zione di riscaldamento implementata è possibile modificare la viscosità del fondente. A fini di
prova si può operare l'LDU-X fuori dal dispositivo automatico con l'interfaccia energia e dati per i
caricatori X (vedi il paragrafo 3.9.5
, pagina 191).
3.9.3.2 Dati tecnici
Altri dati e indicazioni tecniche sono contenuti nel manuale d'uso del "SIPLACE LDU-X".
Può essere installato nei seguenti dispositivi auto-
matici di montaggio
SIPLACE X4I, X4, X3, X2
Posti occupati da 8mm nel carrello Co del
SIPLACE serie X
9
Dimensioni CO max. 55 x 55 mm², secondo il tipo di testa di
montaggio
max. 45 x 45 mm² per la TwinStar
Spessore regolabile dello strato di fondente 15 - 260 μm
Tolleranza degli spessori degli strati ± 5 μm ... ± 10 µm
Tempo per l'applicazione del fondente sulla piastra
d'immersione
> 3s
Tempo d'immersione CO impostabile tramite software
Fondente Indium TACFlux 010 / 013
Kester TSF-6502 / 6522
Alphametals OM338 / OM338PT
Almit BM1 RMA
Cookson WS 3018
lv fra l'altro
Teste di montaggio utilizzabili MultiStar, SpeedStar, TwinStar
