Manuale per l'uso SIPLACE serie X Introduzione A partire dalla versione software SR.70x.xx Edizione 01/2011 Descrizione della macchina 19 Per la l avorazio ne dei compo nenti si usano tre varia nti di mon taggio: – …
Introduzione Manuale per l'uso SIPLACE serie X
Descrizione della macchina A partire dalla versione software SR.70x.xx Edizione 01/2011
18
1

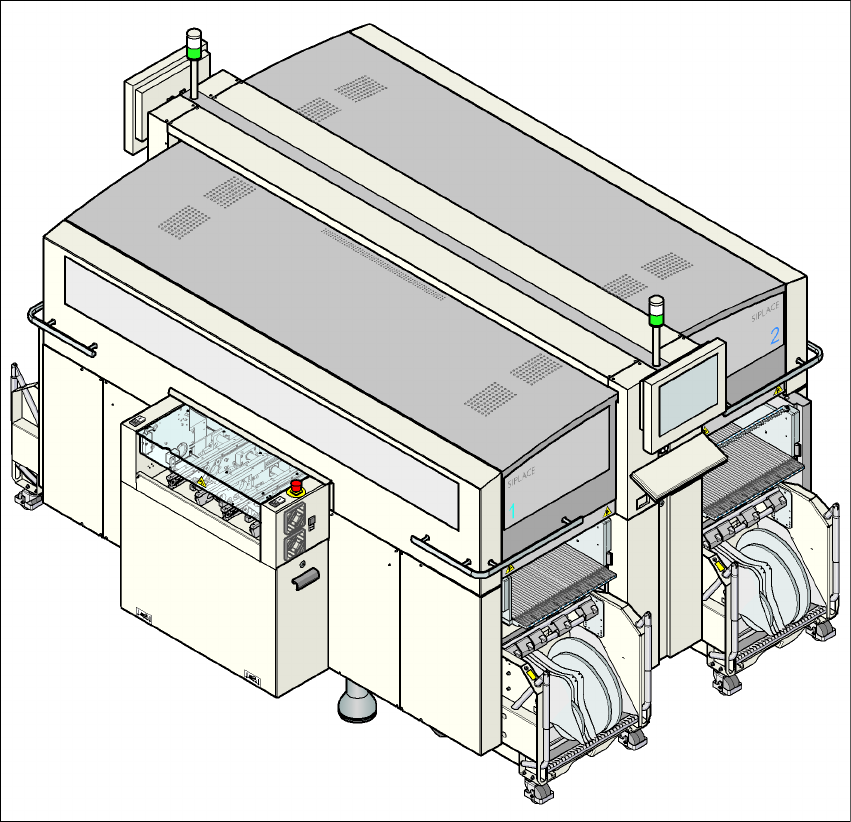

Fig. 1.0 - 2 Dispositivo automatico di montaggio SIPLACE X4
1.1 Descrizione della macchina
I dispositivi automatici di montaggio SIPLACE X4I, X4, X3 e X2 sono caratterizzati da
– massima precisione,
– grande flessibilità nella configurazione,
– prestazioni di montaggio fino all'area di lavorazione high-end e
– una vasta gamma di componenti 01005 fino alle dimensioni di
125 x 10 mm².
Manuale per l'uso SIPLACE serie X Introduzione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Descrizione della macchina
19
Per la lavorazione dei componenti si usano tre varianti di montaggio:
– il processo Collect&Place,
– il processo Pick&Place e
– una combinazione del processo Collect&Place e Pick&Place (modalità mista).
1
La base dei sistemi di montaggio è un telaio della macchina a prova di torsione ed ammortizzato
contro le vibrazioni che garantisce un elevato livello di qualità di produzione e meno inquinamento
per i dipendenti, perché i rumori di scuotimento e vibrazione sono ridotti al minimo. I portali sono
realizzati in una costruzione leggera di materiale composito estremamente rigido a base di fila-
menti di carbone.
Il dispositivo automatico di montaggio SIPLACE X4I dispone di quattro portali e in ogni area di
montaggio i due portali sono disposti a specchio. I portali si possono allestire con la testa C&P20
e con la nuova testa CPP. Insieme all'ottimizzazione del software, si hanno percorsi di sposta-
mento più brevi e quindi prestazioni di montaggio più elevate.
Anche il dispositivo automatico di montaggio SIPLACE X4 ha 4 portali. Oltre alla testa C&P20 e
alla testa CPP si può allestire anche TwinStar, con una notevole integrazione della gamma di
componenti.
Il dispositivo automatico di montaggio SIPLACE X3 possiede 3 portali, due nell'area di montaggio
1 e 1 portale nell'area di montaggio 2. Il dispositivo automatico di montaggio SIPLACE X2 ha 2
portali in tutto, quindi 1 portale in ogni area di montaggio. In entrambi i dispositivi automatici di
montaggio si possono allestire la testa C&P20, la testa CPP e TwinStar.
È possibile posizionare precisamente e velocemente le teste di montaggio una indipendente-
mente dall'altra in direzione X e Y con motori lineari.
In base al principio di modularità della testa sviluppato da ASM Assembly Systems, le teste di
montaggio si possono sostituire senza problemi in brevissimo tempo. Il riepilogo delle configura-
zioni delle teste di montaggio si trova nelle sezioni 1.1.1
, 1.1.2, 1.1.3, 1.1.4 e 1.1.5 a partire da
pagina 20
.
Processo di
montaggio
Testa di montaggio Gamma di
componenti
Dispositivo
automatico di
montaggio
Collect&Place
(C&P)
SpeedStar (C&P20)
MultiStar (CPP)
01005 - 6 x 6 mm²
01005 - 27 x 27 mm²
X4I, X4, X3, X2
X4I, X4, X3, X2
Pick&Place
(P&P)
TwinStar (TH)
MultiStar (CPP)
0201 - 125 x 10 mm²
01005 - 50 x 40 mm²
X4, X3, X2
C&P + P&P
(modalità mista)
MultiStar (CPP) 01005 - 32 x 32 mm² X4, X3, X2
Introduzione Manuale per l'uso SIPLACE serie X
Descrizione della macchina A partire dalla versione software SR.70x.xx Edizione 01/2011
20
Per la preparazione dei componenti si hanno a disposizione quattro posti che possono essere al-
lestiti con carrello per componenti.
Ai dispositivi automatici di montaggio SIPLACE X2, X3 e X4 si possono agganciare alternativa-
mente fino a due Matrix Tray Changer invece di carrelli per componenti.
1.1.1 SIPLACE X4I
Il dispositivo automatico di montaggio X4I ha 4 portali, rispettivamente due portali per ogni area
di montaggio (AM), dove i portali 2 e 4 sono disposti a specchio rispetto ai portali 3 e 1.
Nei dispositivi automatici X4I sono possibili le seguenti configurazioni di montaggio:
a) Area di montaggio 1
b) Area di montaggio 2
I dati sulla potenza sono contenuti nella sezione 3.1, pagina 101.
1.1.2 SIPLACE X4
Il dispositivo automatico di montaggio X4 ha quattro portali, rispettivamente due portali per ogni
area di montaggio (AM). Nei dispositivi automatici X4 sono possibili le seguenti configurazioni
delle teste di montaggio:
a) Area di montaggio 1
b) Area di montaggio 2
I dati sulla potenza sono contenuti nella sezione 3.1, pagina 101.
1
Teste di montaggio AM2
b
Teste di montaggio AM1
a
C&P20 / C&P20 CPP / CPP
C&P20 / C&P20 sì no
CPP / CPP sì sì
1
Teste di montaggio
AM2
b
Teste di montaggio AM1
a
C&P20/C&P20 CPP/CPP CPP/TH TH/TH
C&P20 / C&P20 sì no no no
CPP/CPP sì sì no no
CPP/TH sì sì sì no
TH/TH sì sì sì sì
