Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X Trasporto e c onfigurazione alla consegna A partire dalla vers ione software S R.70x.xx Edizione 01/ 2011 212 4.1.4 T rasporto del disposi tivo au…
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Trasporto e configurazione alla consegna
211
4

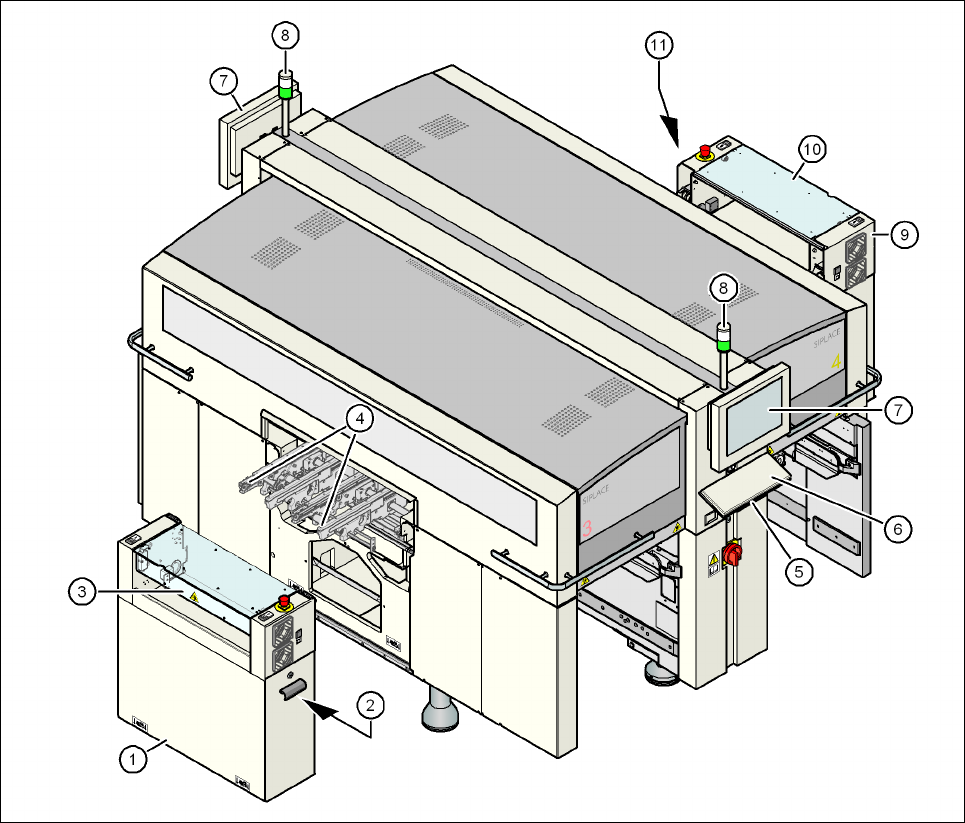

Fig. 4.1 - 2 Configurazione alla consegna del dispositivo automatico
(1) Set d'installazione sul lato d'uscita del CS - smontato e scomposto alla consegna
(2) Unità dell'asse nel lato di entrata CS - X4I, X4: portali 2 e 3, X3: portale 3, X2: portali 1 e 3
(3) Rivestimento di trasporto
(4) Trasporto d'uscita
(5) Lamiera d'appoggio per la tastiera
(6) Tastiera
(7) Monitor
(8) Spia di segnalazione
(9) Unità box-PC nel lato di entrata CS
(10) Set d'installazione sul lato d'entrata del CS - smontabile all'occorrenza
(11) Unità dell'asse nel lato di entrata CS - X4I, X4 e X3: portali 1 e 4
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Trasporto e configurazione alla consegna A partire dalla versione software SR.70x.xx Edizione 01/2011
212
4.1.4 Trasporto del dispositivo automatico nella cassa di trasporto
4.1.4.1 Servizi offerti
ASM Assembly Systems offre come servizio l'integrazione completa nella linea di produzione dei
dispositivi automatici di serie X. Grazie al know-how ed agli attrezzi e dispositivi ausiliari disponibili
è possibile eseguire l'installazione in modo ottimale, la premessa è tuttavia che siano state ese-
guiti nel vostro centro di produzione i provvedimenti infrastrutturali necessari precedentemente
stabiliti.
Vi preghiamo di ricordare che il modo più sicuro per trasportare il dispositivo automatico è sempre
il trasporto nella cassa o almeno sul pallet. Si eviteranno così gravi danni al dispositivo automa-
tico, se per esempio i piedi della macchina collidono con ostacoli.
4.1.4.2 Indicazioni di sicurezza
AVVERTENZA 4
– Si prega di rispettare le norme antinfortunio vigenti per il trasporto di merci pesanti.
– Se per il trasporto del dispositivo automatico non si usa l'elevatore a forca specificato nella
sezione 4.1.4.3
, pagina 212 si rischia il rovesciamento della macchina.
– Indossare soprattutto scarpe speciali per minimizzare il pericolo di schiacciamento dei piedi.
4.1.4.3 Mezzi di trasporto
Per il trasporto del dispositivo automatico sul pallet o nella cassa di trasporto, usare un carrello
elevatore con le seguenti specifiche:
Lunghezza della forca min. 1800 mm
Forza portante min. 6000 kg
Diametro interno delle forche min. 350 mm 4
4
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Trasporto e configurazione alla consegna
213
4.1.4.4 Punti d'appoggio dell'elevatore a forca nella cassa di trasporto o pallet
Appoggiare l'elevatore a forca solo nei punti contrassegnati con (A) nella Fig. 4.1 - 1, pagina 209.
Vi consigliamo di conservare la cassa di trasporto o il pallet con l'imballaggio per un eventuale
utilizzo successivo.
AVVERTENZA 4
Se nonostante ciò trasportate il dispositivo automatico senza cassa di trasporto o pallet, dovete
assolutamente rispettare le informazioni contenute nella prossima sezione, eviterete così gravi
danni al dispositivo automatico.
4
4
4
4.1.5 Trasporto del dispositivo automatico senza cassa di trasporto o pallet
4.1.5.1 Indicazioni di sicurezza
AVVERTENZA 4
→ Rispettare le norme antinfortunio vigenti per il trasporto di prodotti pesanti.
→ Indossare soprattutto scarpe speciali per minimizzare il pericolo di schiacciamento dei piedi.
→ Prima del trasporto leggere attentamente questa sezione per evitare gravi danni al dispositivo
automatico.
→ Durante il trasporto, accertarsi assolutamente che tutti i piedi della macchina ondeggino libe-
ramente sul pavimento perché se i piedi della macchina strisciano sul pavimento durante il
trasporto e si scontrano contro un ostacolo, si potrebbero danneggiare le filettature dei piedi
della macchina nel telaio del dispositivo automatico!
4.1.5.2 Mezzi di trasporto
Per il trasporto del dispositivo automatico nella cassa di trasporto usare un elevatore a forca con
le seguenti specifiche:
Lunghezza della forca Min. 1800 mm
Forza portante Min. 6000 kg
Distanza della forca se scorre parallela alla direzione di trasporto
del circuito stampato
420 mm
Distanza della forca se scorre trasversalmente rispetto alla
direzione di trasporto del circuito stampato
800 mm - 900 mm
