4.1.5.3 Punti d'appoggio dell'elevatore a forca sul dispositivo automatico
Le due figure seguenti vi mostrano i punti d'appoggio dell'elevatore a forca sul dispositivo auto-
matico quando lo si solleva dal pallet o se si desidera trasportarlo senza pallet.
ISTRUZIONE 4
In caso di percorsi lunghi, trasportare sempre il dispositivo automatico con pallet ed elevatore a
forca per evitare danni al dispositivo automatico.
Forca parallela al trasporto del circuito stampato 4
AVVERTENZA 4
Prima di sollevare il dispositivo automatico, rispettare assolutamente i seguenti punti per evitare
danni irreversibili alla macchina:
– La forca deve essere aperta solo fino al punto da trovarsi sempre dentro l'area dei due piedi
della macchina (per le superfici d'appoggio consultare la Fig. 4.1 - 3
, pagina 215). La distanza
dei piedi della macchina è di 776 mm. È espressamente vietato allargare la distanza della
forca in modo tale da sollevare il dispositivo automatico nelle parti laterali del telaio della mac-
china. Ne conseguirebbe la deformazione del telaio della macchina.
→ Accertarsi di applicare uniformemente il peso sulla forca quando si solleva il dispositivo au-
tomatico. Una base solida tra la forca ed il dispositivo automatico impedisce il rovesciamento
del dispositivo automatico quando lo si solleva. In questo modo si può evitare di applicare
peso solo su un lato dei piedi della macchina, che causerebbe la deformazione del fissaggio
dei piedi della macchina. È consigliabile che un'altra persona osservi il sollevamento del di-
spositivo automatico e garantisca che quest'ultimo non si rovesci sul lato quando lo si solleva
con l'elevatore a forca.
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Trasporto e configurazione alla consegna
215
4

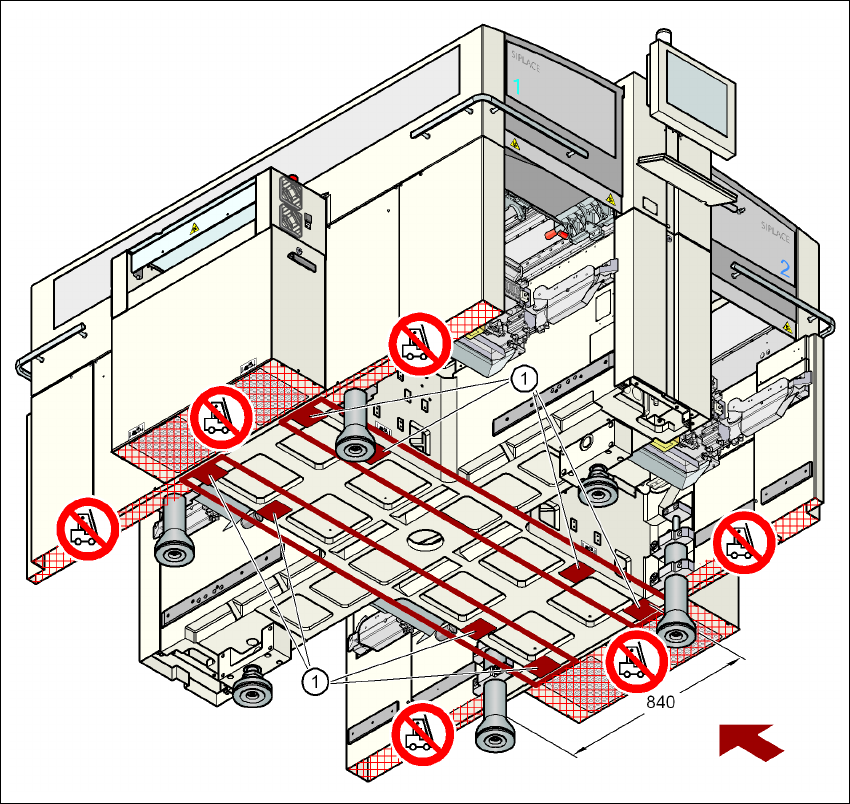

Fig. 4.1 - 3 Superfici d'appoggio - forca parallela alla direzione di trasporto del circuito stampato
(1) Superfici d'appoggio per la forca dell'elevatore a forca
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Trasporto e configurazione alla consegna A partire dalla versione software SR.70x.xx Edizione 01/2011
216
Forca trasversale rispetto al trasporto del circuito stampato 4
4
Fig. 4.1 - 4 Superfici d'appoggio - forca trasversale rispetto alla direzione di trasporto del circuito stampato
(1) Superfici d'appoggio per la forca dell'elevatore a forca
AVVERTENZA 4
Prima di sollevare il dispositivo automatico, rispettare assolutamente i seguenti punti per evitare
danni irreversibili alla macchina:
– La distanza della forca deve essere tra 800 e 900 mm. Per le superfici d'appoggio dell'eleva-
tore a forca consultare la Fig. 4.1 - 4
. La distanza esterna delle superfici d'appoggio è di 1120
mm. È espressamente vietato allargare la distanza della forca in modo tale da sollevare il di-
spositivo automatico nelle parti laterali del telaio della macchina. Ne conseguirebbe la defor-
mazione del telaio della macchina.
