Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Infrastruttura del punto d'installazione A partire dalla versione software SR.70x.xx Edizione 01/2011
222
AVVERTENZA 4
I cavi elettrici di ogni singolo dispositivo automatico e delle opzioni installate (p.e. SAVM) devono
essere contrassegnati chiaramente ed essere assegnabili senza dubbi. Hanno validità le norme
del paese nel quale viene fatto funzionare il dispositivo automatico.
4

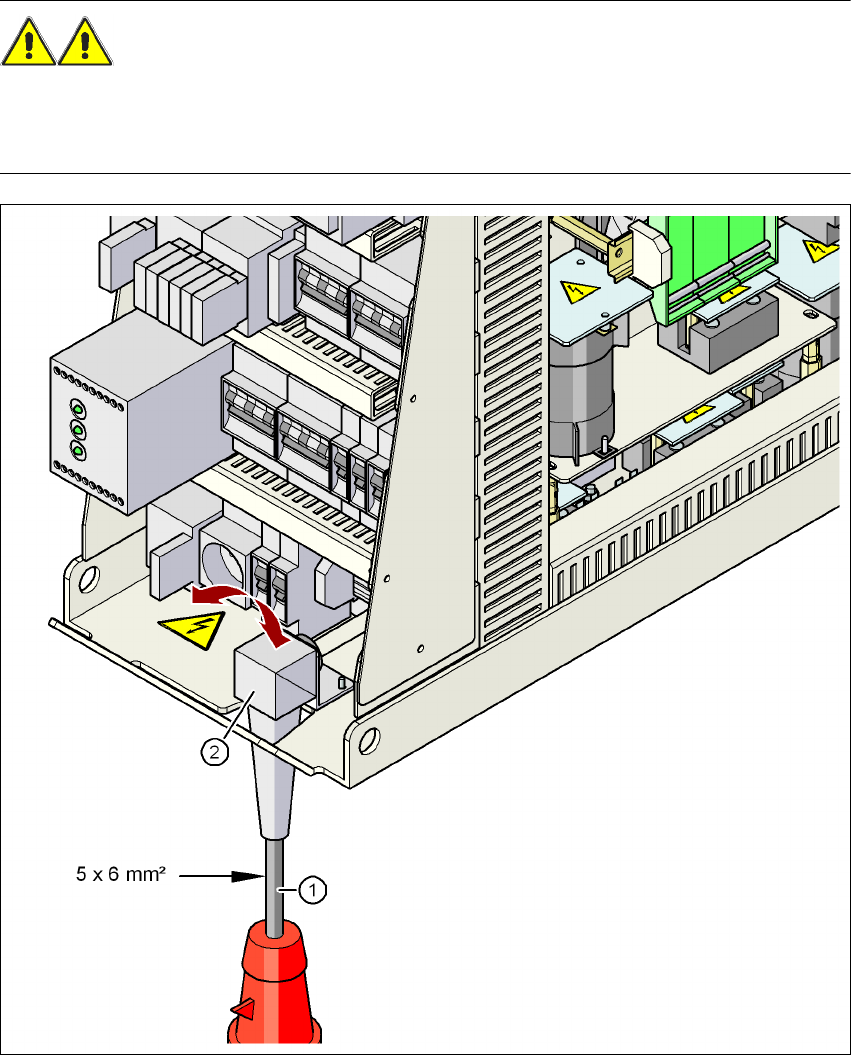

Fig. 4.2 - 3 Sezione della conduzione del cavo di collegamento di rete
(1) Cavo d'alimentazione di rete
(2) Angolo per il collegamento a vite del cavo
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Infrastruttura del punto d'installazione
223
4.2.3.4 Allacciamento del cavo d'alimentazione di rete
4

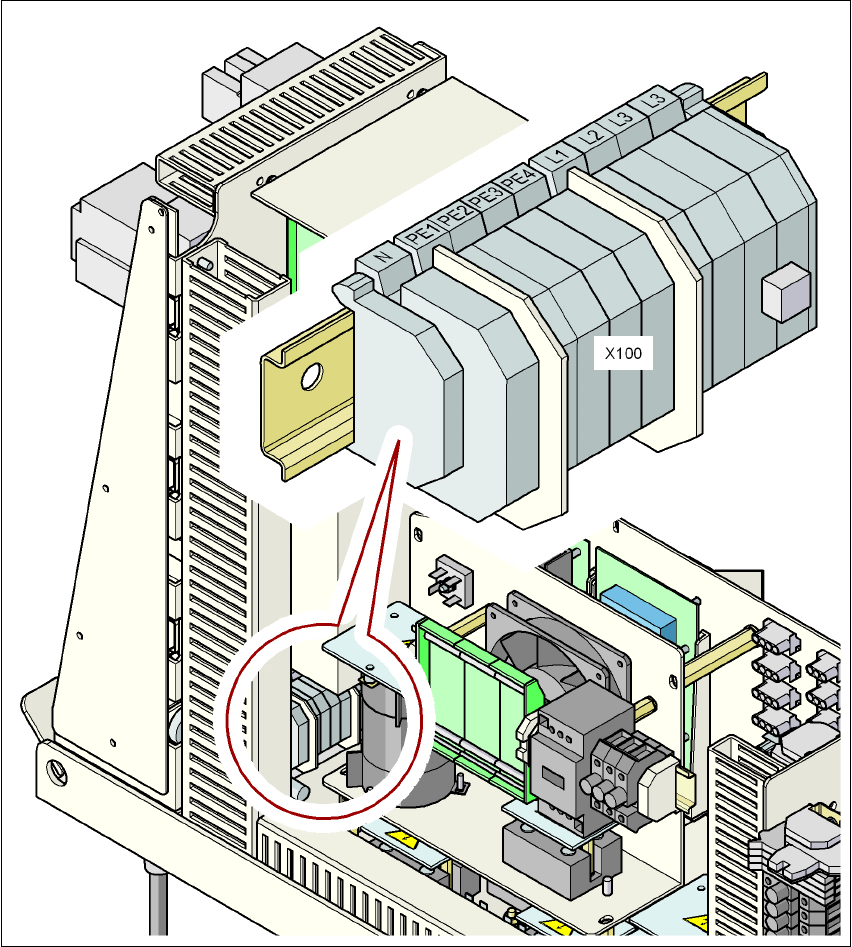

Fig. 4.2 - 4 Area del morsetto per l'allacciamento del cavo di collegamento di rete
(L1) Fase della corrente trifase
(L2) Fase della corrente trifase
(L3) Fase della corrente trifase
(N) Conduttore neutro
(PE) Conduttore di protezione PE1, PE2, PE3, PE4
(X100) Area del morsetto
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Infrastruttura del punto d'installazione A partire dalla versione software SR.70x.xx Edizione 01/2011
224
→ Attaccare una boccola terminale del filo ad ogni estremità del filo.
→ Staccare il dado dal collegamento a vite del cavo dell'angolo (Pos. 2 nella Fig. 4.2 - 3
, pagina
222
).
→ Aprire il collegamento a vite del cavo dell'angolo.
→ Far passare il cavo d'alimentazione di rete dal collegamento a vite del cavo dell'angolo fino
all'area del morsetto X100 (vedi X100 nella Fig. 4.2 - 4
, pagina 223).
→ Attaccare il cavo e far sì che il raggio di piegatura sia abbastanza grande. Non si possono
piegare i fili.
→ Chiudere il collegamento a vite del cavo dell'angolo (Pos. 2 nella Fig. 4.2 - 3
, pagina 222) e
stringere bene a mano il dado.
4.2.3.5 Controllare gli allacciamenti nel lato primario del trasformatore di corrente trifase
T1
Il lato primario del trasformatore di corrente trifase T1 deve essere configurato per la rispettiva
tensione d'alimentazione.
→ Controllare quindi nella morsettiera (vedi la Fig. 4.2 - 5
) se il lato primario del trasformatore
di corrente trifase è allacciato correttamente per la rispettiva tensione d'alimentazione.
4

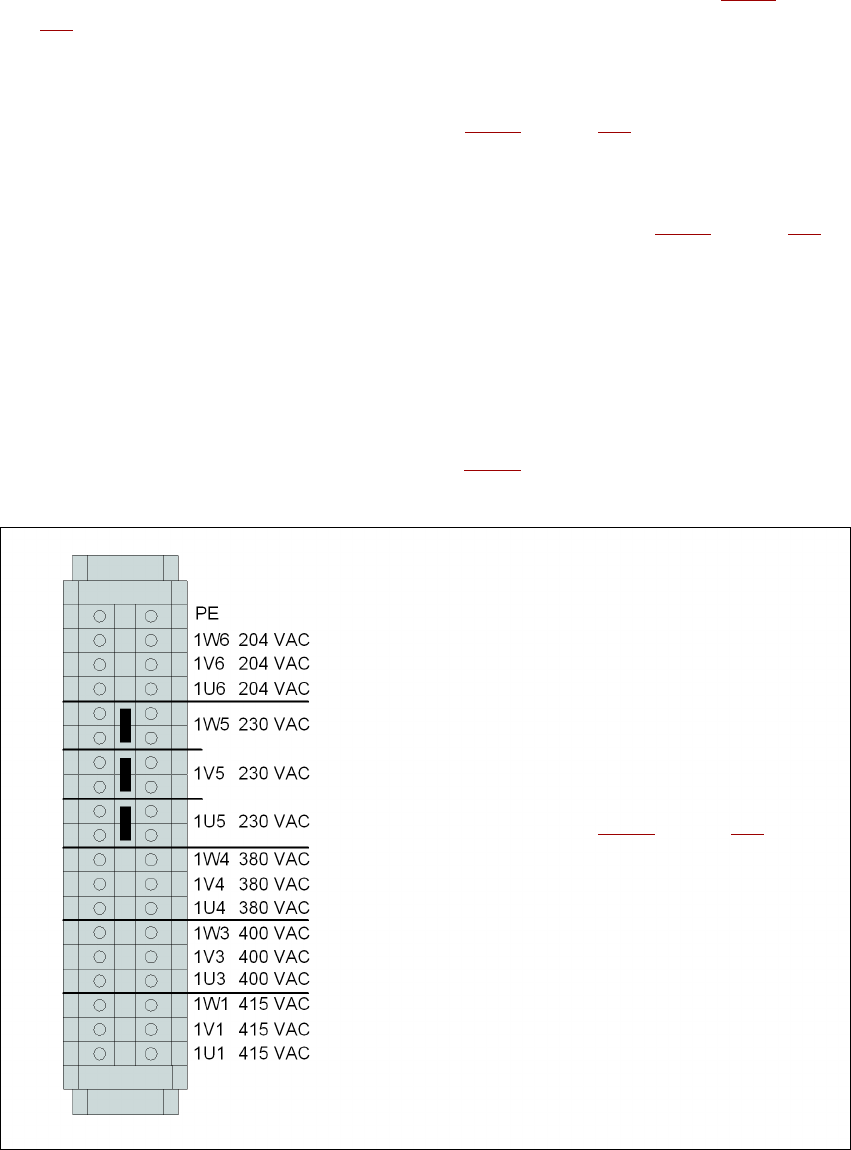

Fig. 4.2 - 5 Area dei morsetti del lato primario del trasformatore di corrente trifase T1
Per la posizione dell'area dei morsetti vedi
la Pos. 3 nella Fig. 4.2 - 6
, pagina 225
