Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X Infrastruttura del punto d'insta llazione A partire dalla versione sof tware SR.70x.x x Edizione 01/2011 226 4.2.3.6 Control lo dei ponti per…
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Infrastruttura del punto d'installazione
225
ISTRUZIONE 4
Le reti d'alimentazione giapponesi (3 x 200 V CA) e quelle degli USA (3 x 208 V CA) vengono
allacciate ai morsetti per 3 x 204 V CA.
4
4
4
4
Fig. 4.2 - 6 Posizione dell'area dei morsetti con allacciamenti primari del trasformatore di corrente trifase T1
(1) Trasformatore di corrente trifase T1
(2) Cartello con schema degli allacciamenti del lato primario
(3) Area dei morsetti con allacciamenti primari del trasformatore di corrente trifase T1
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Infrastruttura del punto d'installazione A partire dalla versione software SR.70x.xx Edizione 01/2011
226
4.2.3.6 Controllo dei ponti per la limitazione della corrente d'inserzione
La limitazione della corrente d'inserzione deve essere configurata secondo la tensione d'alimen-
tazione. Questa operazione si effettua con l'aiuto di ponti inseribili sulla scheda per la limitazione
della corrente d'inserzione (Pos. 1 nella Fig. 4.2 - 7
, pagina 226).
4

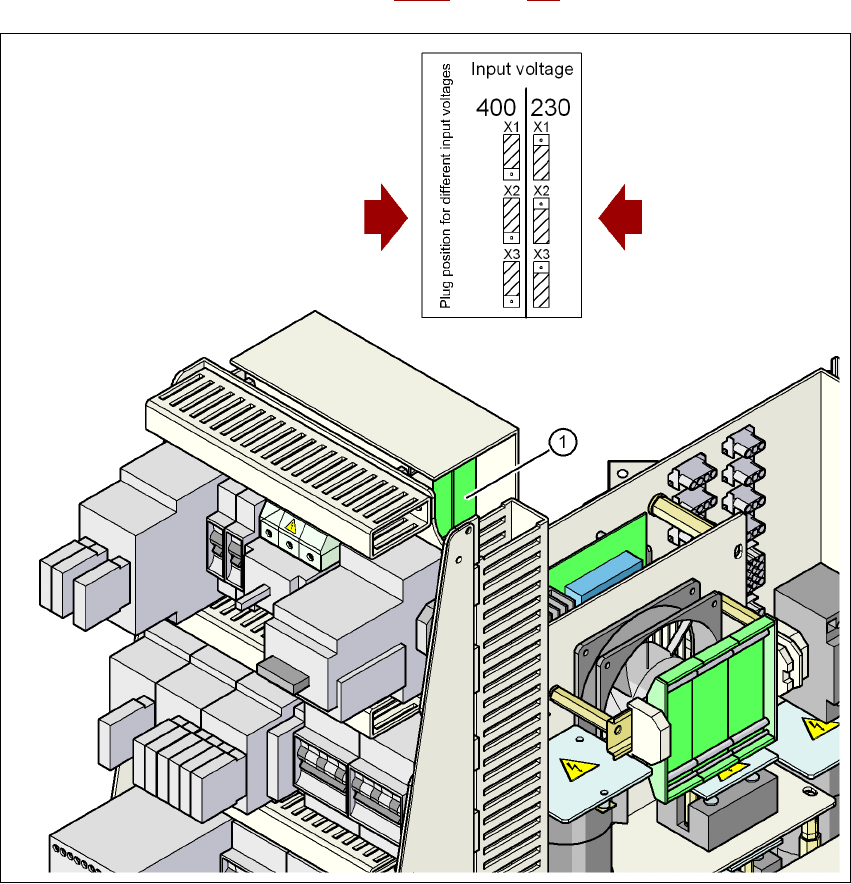

Fig. 4.2 - 7 Posizione di scheda e spina per la limitazione della corrente d'inserzione
4
(1) Scheda per la limitazione della corrente d'inserzione
X1, X2, X3 Prese per la configurazione della limitazione della corrente d'inserzione nella
scheda
→ Controllare l'occupazione dei ponti e correggerla se necessario.
3 x 380 V CA
3 x 400 V CA
3 x 415 V CA
3 x 200 V CA
3 x 208 V CA
3 x 230 V CA
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
227
4.3 Installazione del dispositivo automatico
4.3.1 Altezze di trasporto del circuito stampato del dispositivo automatico
È possibile impostare il dispositivo automatico alle seguenti altezze di trasporto del circuito stam-
pato:
830 mm ± 15 mm 4
900 mm ± 15 mm 4
930 mm ± 15 mm (Altezza standard) 4
950 mm ± 15 mm (Altezza SMEMA) 4
ISTRUZIONE 4
L'altezza di trasporto dei circuiti stampati è la distanza tra l'angolo superiore della cinghia di tra-
sporto dei circuiti stampati e l'angolo inferiore dei piedi della macchina.
4.3.2 Indicazioni di pericolo
PERICOLO 4
Solo i tecnici o le persone certificate di ASM AS sono autorizzati a installare e mettere in funzione
il dispositivo automatico di montaggio.
→ Rispettare le norme vigenti di prevenzione degli infortuni.
→ Per il montaggio dei piedi della macchina non mettersi mai sotto il dispositivo automatico.
Tutti i gruppi di componenti e parti della macchina sono montabili dagli spazi liberi per i tavoli
dei componenti. Se eseguite comunque lavori di montaggio nel lato inferiore del dispositivo
di montaggio, lo si deve fissare bene con i provvedimenti adeguati. Non è permesso come
supporto il solo elevatore a forca!
→ Accertarsi che i portali sull'area di trasporto del circuito stampato siano posizionati, in modo
che non limitino la libertà della testa durante il montaggio, eviterete in tal modo rischi di ferite.
→ Per l'impostazione delle altezze del dispositivo automatico sono necessarie due persone:
– una esegue i lavori di montaggio necessari,
– l'altra osserva la stabilità della posizione del dispositivo automatico sollevato durante il
montaggio.
→ Per proteggere i piedi, indossare scarpe speciali rinforzate. Un piede della macchina pesa ca.
20 kg.
