4.3.4 Preimpostazione dell'altezza di trasporto del circuito stampato
→ Spingere la forca dell'elevatore a forca sotto il dispositivo automatico, come raffigurato nella
Fig. 4.3 - 1
.
4

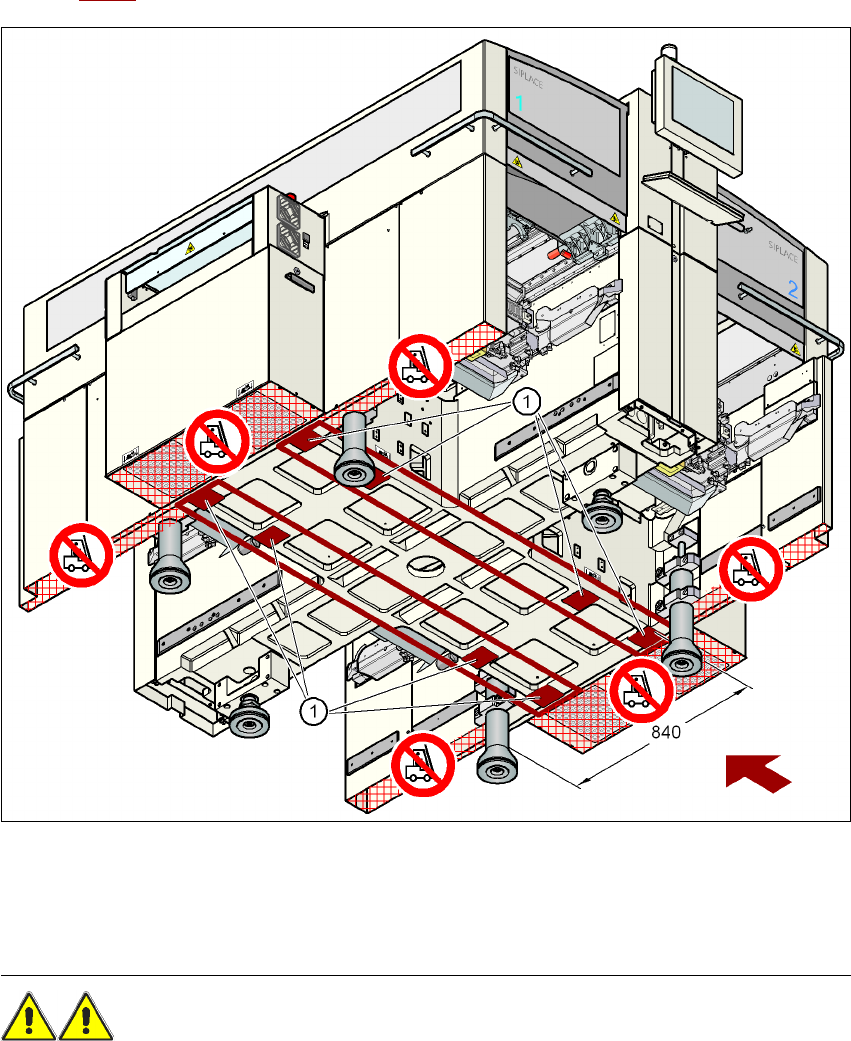

Fig. 4.3 - 1 Superfici d'appoggio - forca parallela alla direzione di trasporto del circuito stampato
(1) Superfici d'appoggio per la forca dell'elevatore a forca
AVVERTENZA 4
Prima di sollevare il dispositivo automatico, rispettare assolutamente i seguenti punti per evitare
danni irreversibili alla macchina:
– La forca deve essere aperta solo fino al punto da trovarsi sempre dentro l'area dei due piedi
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
230
della macchina (per le superfici d'appoggio consultare la Fig. 4.3 - 1, pagina 229). La distanza
dei piedi della macchina è di 776 mm. È espressamente vietato allargare la distanza della
forca in modo tale da sollevare il dispositivo automatico nelle parti laterali del telaio della mac-
china. Ne conseguirebbe la deformazione del telaio della macchina.
→ Accertarsi di applicare uniformemente il peso sulla forca quando si solleva il dispositivo au-
tomatico. Una base solida tra la forca ed il dispositivo automatico impedisce il rovesciamento
del dispositivo automatico quando lo si solleva. In questo modo si può evitare di applicare
peso solo su un lato dei piedi della macchina, che causerebbe la deformazione del fissaggio
dei piedi della macchina. È consigliabile che un'altra persona osservi il sollevamento del di-
spositivo automatico e garantisca che quest'ultimo non si rovesci sul lato quando lo si solleva
con l'elevatore a forca.
→ Sollevare il dispositivo automatico con l'elevatore a forca di circa 30 mm, eviterete così ogni
rischio di ferite ai piedi, se i piedi della macchina si abbassano per errore.
Il dispositivo automatico è appoggiato su 6 piedi.
– 4 piedi esterni della macchina (Pos. 1 nella Fig. 4.3 - 3
, pagina 231)
I piedi esterni della macchina sono disponibili in due modelli: 4
– piede esterno della macchina per l'altezza di trasporto CS di 830 mm, lunghezza 369
mm, articolo no. 03041008-01 (Pos. 1 nella Fig. 4.3 - 2
)
– piede esterno della macchina per le altezze di trasporto 900, 930 e 950 mm,
lunghezza 439 mm, articolo no. 03000890-02 (Pos. 2 nella Fig. 4.3 - 2
)
– 2 piedi centrali della macchina (Pos. 2 nella Fig. 4.3 - 3
, pagina 231) con 2 distanziatori (Pos.
3 e Pos. 4 nella Fig. 4.3 - 3
, pagina 231) per la regolazione delle altezze, se necessario.
4

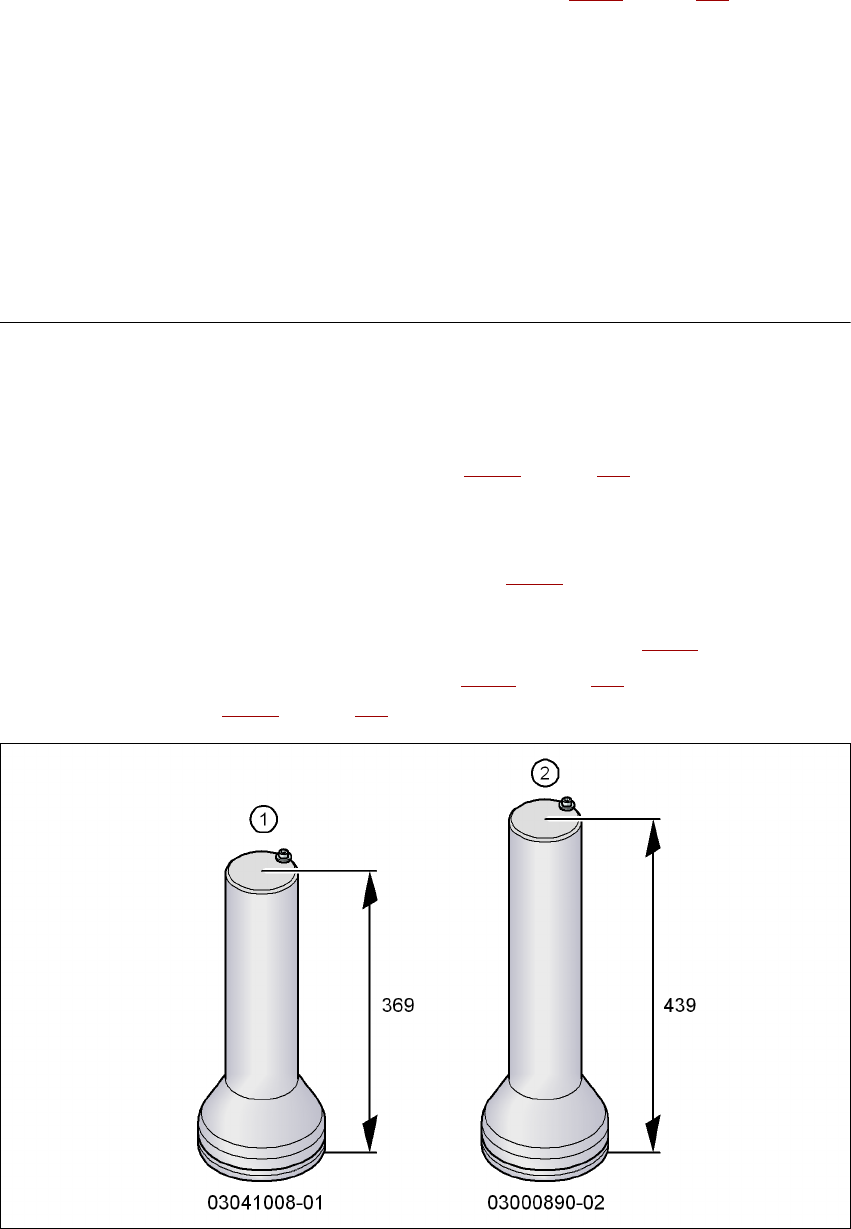

Fig. 4.3 - 2 Piedi esterni della macchina - due versioni (misure in millimetri)
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
231
4

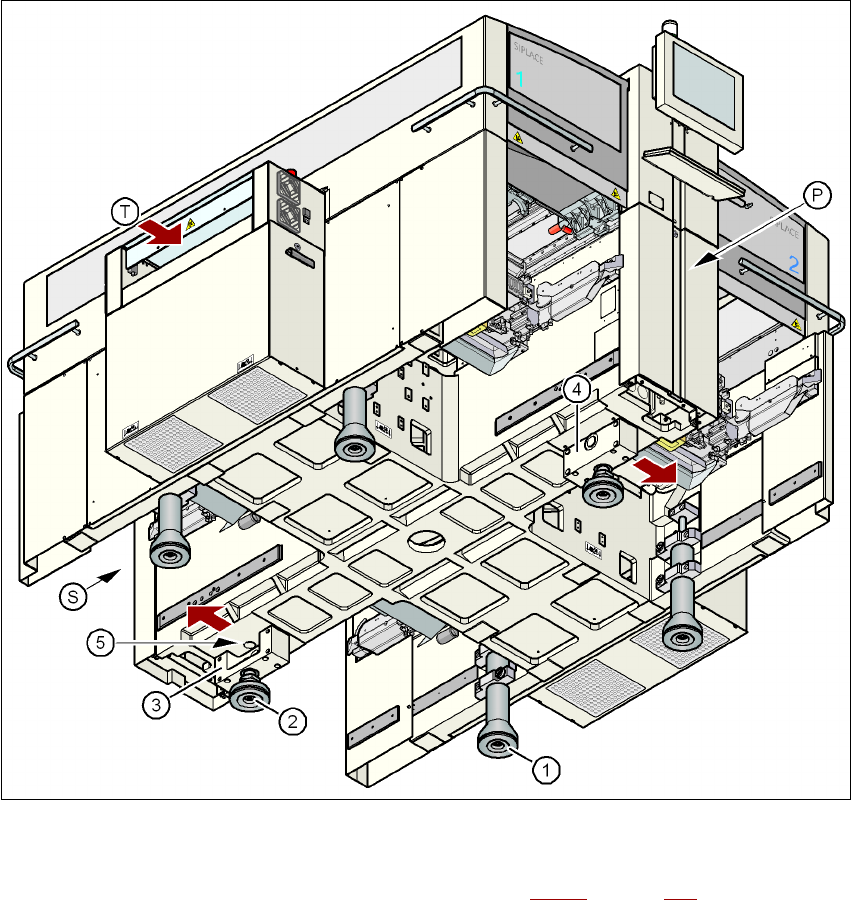

Fig. 4.3 - 3 Piedi della macchina del dispositivo automatico
4
(1) Piede esterno della macchina, 4 x, 2 versioni (vedi Fig. 4.3 - 2, pagina 230)
(2) Piede centrale della macchina, 2 x
(3) Distanziatore sul lato dell'innesto d'alimentazione della corrente
(4) Distanziatore sul lato dell'innesto pneumatico
(5) Foro filettato per il piede centrale della macchina
(T) Direzione di trasporto circuito stampato
(P) Innesto pneumatico
(S) Innesto dell'alimentazione di corrente
