Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
233
di trasporto del circuito stampato (vedi il punto 4 nella Fig. 4.3 - 3, pagina 231).
– L'apertura del distanziatore sul lato dell'alimentazione della corrente è rivolta verso la di-
rezione opposta della direzione di trasporto del circuito stampato (vedi il punto 3 nella
Fig. 4.3 - 3
, pagina 231).
→ Fissare entrambi i distanziatori con rispettivamente quattro viti ad esagono cavo M12x80
(vedi il Punto 4 nella Fig. 4.3 - 4
, pagina 232). Per compiere questa operazione usare l'attacco
del cacciavite con chiave di 10 mm.
Impostazione delle altezze di trasporto del circuito stampato di 930 mm e 950 mm 4
Il distanziatore è necessario anche per le altezze di trasporto del circuito stampato di 930 mm e
950 mm.
→ Regolare il distanziatore in modo che il lato da 122,5 mm sia allineato verticalmente e che il
foro del piede centrale della macchina sia rivolto in basso.
4

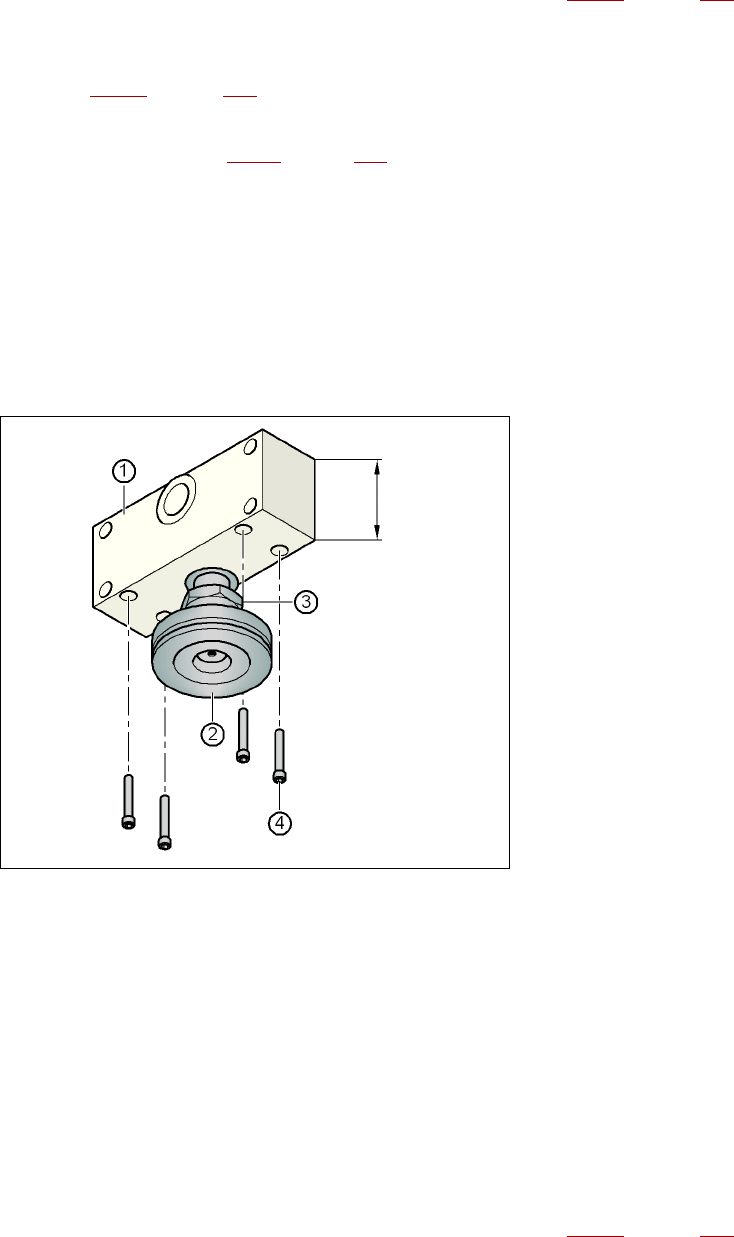

Fig. 4.3 - 5 Direzione del distanziatore per le altezze di trasporto di 930 e 950 mm
4
(1) Altezza del distanziatore di 122,5 mm
(2) Piede della macchina
(3) Controdado M24
(4) Vite ad esagono cavo M12x80, 4 pezzi
→ Avvitare la filettatura del piede centrale della macchina nel foro del lato inferiore del distan-
ziatore.
→ Posizionare i due distanziatori nel modo descritto a seguito:
– L'apertura del distanziatore sul lato dell'innesto pneumatico è rivolta verso la direzione
di trasporto del circuito stampato (vedi il punto 4 nella Fig. 4.3 - 3
, pagina 231).
122,5 mm
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
234
– L'apertura del distanziatore sul lato dell'alimentazione della corrente è rivolta verso la di-
rezione opposta della direzione di trasporto del circuito stampato (vedi il punto 3 nella
Fig. 4.3 - 3
, pagina 231).
→ Fissare entrambi i distanziatori con rispettivamente quattro viti ad esagono cavo M12x80
(vedi il Punto 4 nella Fig. 4.3 - 5
, pagina 233). Per compiere questa operazione usare l'attacco
del cacciavite con chiave di 10 mm.
4.3.4.2 Impostare l'altezza dei piedi esterni della macchina
4

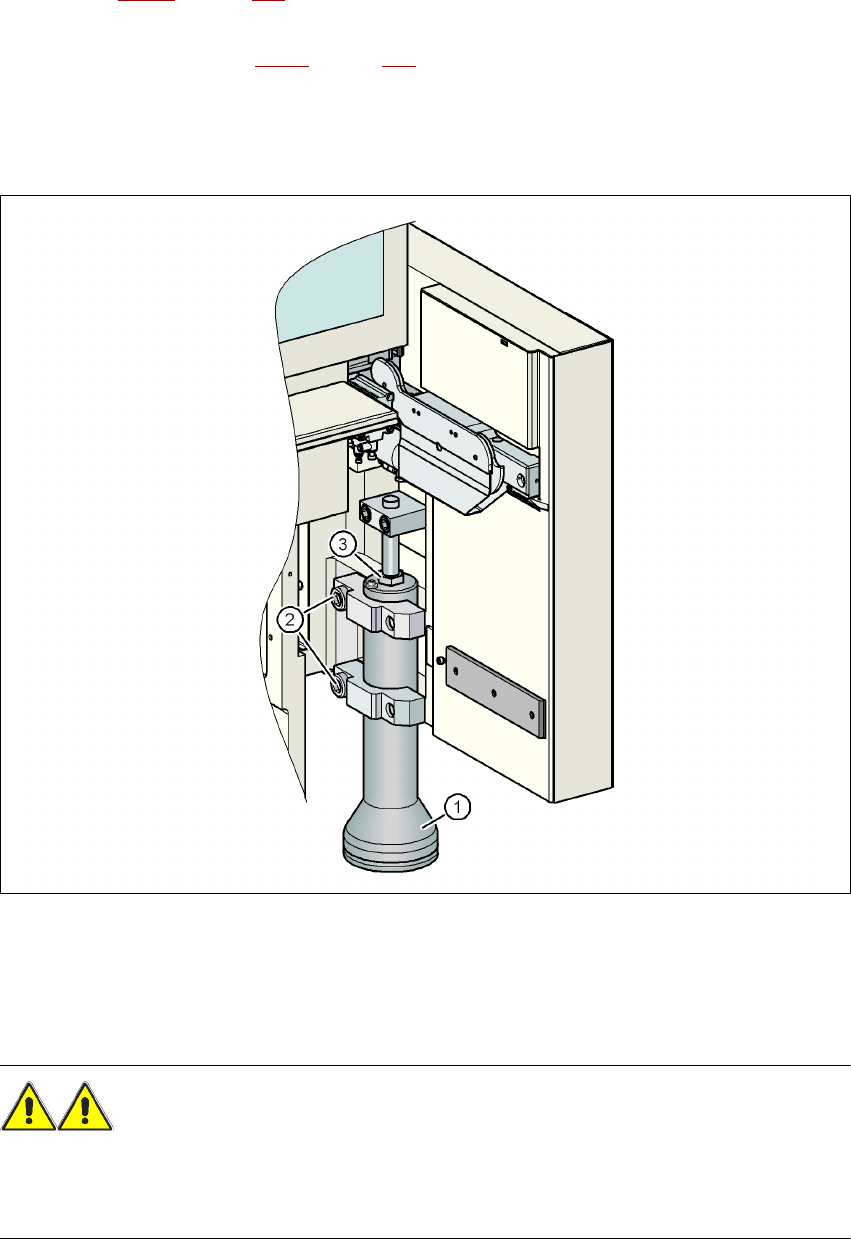

Fig. 4.3 - 6 Impostare l'altezza dei piedi esterni della macchina
(1) Piede della macchina - 2 versioni
(2) Vite ad esagono cavo, M24x90
(3) Vite di regolazione M24x2x120
AVVERTENZA 4
Allentando le viti ad esagono cavo, accertarsi che mani e piedi non si trovino sotto il piede della
macchina, in modo da ridurre al minimo il rischio di lesioni. Un piede della macchina pesa ca.
20 kg.
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
235
→ Allentare accuratamente le due viti ad esagono cavo M24x90 (Pos. 2 nella Fig. 4.3 - 6, pagina
234
) con l'inserto del cacciavite (misura della chiave 19 mm) e far scorrere il piede esterno
della macchina (Pos. 1 nella Fig. 4.3 - 6
, pagina 234) lentamente fino al punto d'arresto in
basso.
→ Inserire il piede giusto della macchina per l'altezza di trasporto CS desiderata.
I piedi esterni della macchina sono disponibili in due modelli: 4
– piede esterno della macchina per l'altezza di trasporto CS di 830 mm, lunghezza 369
mm, articolo no. 03041008-01 (Pos. 1 nella Fig. 4.3 - 3
, pagina 231)
– piede esterno della macchina per le altezze di trasporto 900, 930 e 950 mm,
lunghezza 439 mm, articolo no. 03000890-02 (Pos. 2 nella Fig. 4.3 - 3
, pagina 231)
→ Eseguire l'impostazione per ognuno dei piedi esterni della macchina.
La distanza tra il lato inferiore del piede della macchina e l'angolo inferiore del telaio della
macchina deve avere i seguenti valori:
→ Regolare la vite di regolazione M24x2x120 (Pos. 3 nella Fig. 4.3 - 6
, pagina 234) con la
chiave per forca SW 36 in modo da raggiungere i valori di distanza della precedente tabella
per la rispettiva altezza di trasporto.
→ Ora abbassare attentamente il dispositivo automatico con l'elevatore a forca finché i piedi
della macchina toccano uniformemente il pavimento. Una seconda persona dovrebbe con-
trollare in ogni caso la posizione stabile del dispositivo automatico durante il processo d'ab-
bassamento. Eventualmente si dovrà allentare leggermente il bloccaggio dei piedi esterni
della macchina.
→ Continuare ad abbassare accuratamente il dispositivo automatico finché i piedi esterni della
macchina toccano le viti di regolazione M24x2x120 (Pos. 3 nella Fig. 4.3 - 6
, pagina 234) per
la regolazione delle altezze.
→ Accertarsi che i piedi centrali della macchina (vedi il punto 2 nella Fig. 4.3 - 3
, pagina 231)
non tocchino il fondo. se necessario, avvitare i piedi centrali della macchina ancora un po' nel
dispositivo automatico o nel distanziatore.
ISTRUZIONE 4
Troverete la descrizione della regolazione definitiva del dispositivo automatico nella sezione
4.3.18, pagina 279.
Altezza di trasporto CS Distanza del lato inferiore del piede della macchina con
l'angolo inferiore del telaio della macchina
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
