Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
252
4.3.9 Montaggio del trasporto d'entrata
4.3.9.1 Attrezzi
– Chiave esagona, DIN 911, set
– Cacciavite a croce, dimensioni 1
4.3.9.2 Montaggio
4
Fig. 4.3 - 14 Trasporto d'entrata - trasporto doppio
(1) Fianco, trasporto d'entrata
(2) Fianco, trasporto di lavorazione 1
(3) Rivestimento dei cavi 20 x 200
(4) Vite a testa svasata, ISO 7046, M3x6, 2 unità per rivestimento dei cavi
(5) Rivestimento dei cavi 20 x 310
(6) Vite cilindrica DIN 912, M3x5, 1 unità per rivestimento dei cavi
(7) Vite cilindrica DIN 912, M6x16, e disco, 4 unità per fianco
(8) Guida dell'albero esagonale
(9) Albero esagonale (trasporto semplice: uno, trasporto doppio: due)
(10) Unità motrice
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
253
→ Smontare i rivestimenti dei cavi (Pos. 3 e 5 nella Fig. 4.3 - 14, pagina 252) del trasporto d'en-
trata (Pos. 1 nella Fig. 4.3 - 14
, pagina 252).
→ Accostare attentamente il fianco (Pos. 1 nella Fig. 4.3 - 14
, pagina 252) al fianco del trasporto
di lavorazione (Pos. 2 nella Fig. 4.3 - 14
, pagina 252).
ATTENZIONE 4
Accertarsi di non tagliare cavi dei relè fotoelettrici o dei motori d'azionamento.
→ Fissare ogni cavo con 4 viti cilindriche M6x16 ed i relativi dischi (Pos. 7 nella Fig. 4.3 - 14
,
pagina 252
).
→ Collegare i cavi elettrici di relè fotoelettrici e motori d'azionamento.
→ Fissare i rivestimenti dei cavi (Pos. 3 e 5 nella Fig. 4.3 - 14
, pagina 252).
→ Inserire l'albero esagonale (Pos. 9 nella Fig. 4.3 - 14
, pagina 252) nell'unità motrice (Pos. 10
nella Fig. 4.3 - 14
, pagina 252).
→ Accertarsi che l'albero esagonale (Pos. 8 nella Fig. 4.3 - 14
, pagina252) indichi sempre il lato
di trasporto al quale è fissata l'unità motrice (Pos. 10 nella Fig. 4.3 - 14
, pagina 252).
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
254
4.3.10 Montaggio del set d'installazione nel lato d'entrata del CS
4.3.10.1 Attrezzi
– Chiave esagona, DIN 911, set
– Chiave della macchina
4.3.10.2 Montaggio
4

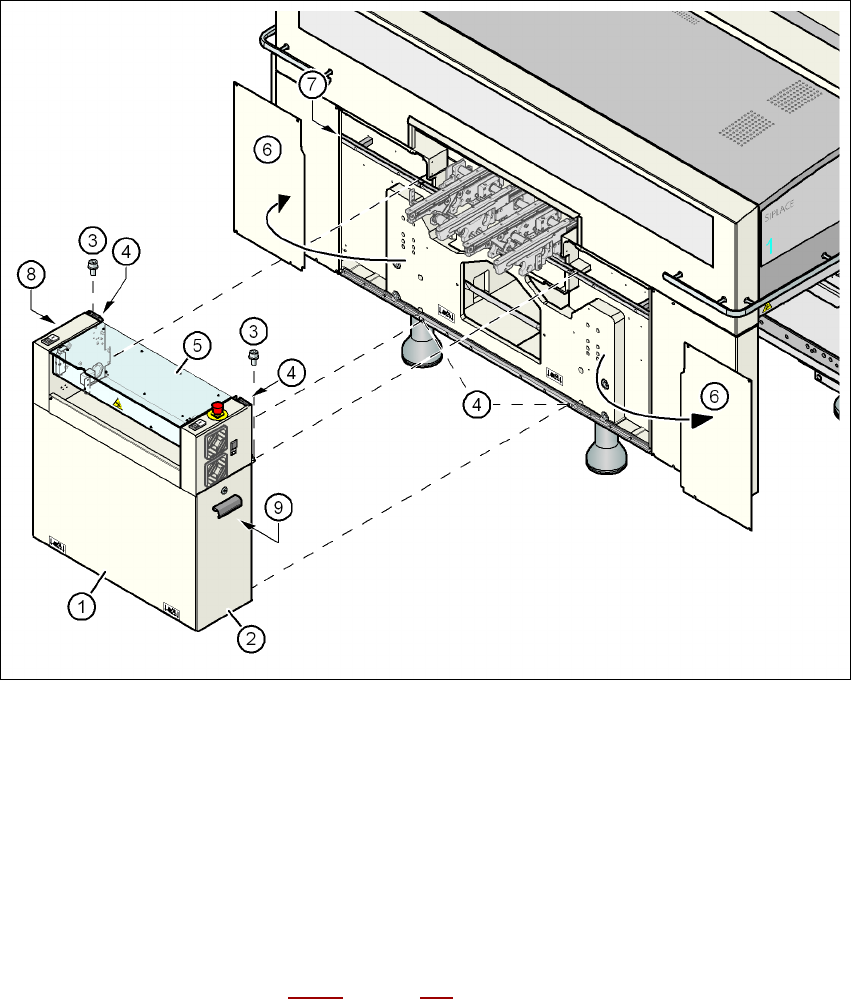

Fig. 4.3 - 15 Montaggio del set d'installazione nel lato d'entrata del CS
(1) Set di montaggio
(2) Porte
(3) Vite cilindrica DIN 912, M6x16 e disco
(4) Collegamento di messa a terra
(5) Rivestimento di trasporto
(6) Lamiera laterale, smontata
(7) Listello da innesto
(8) Unità box-PC (vedi sezione 4.3.12
, pagina 263)
(9) Unità dell'asse (X4I, X4, X3: portali 1 e 4)
