Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
258
4.3.10.7 Installazione della lamiera di protezione antinserimento "sotto"
I dispositivi automatici vengono forniti solo con una lamiera di protezione antinserimento "sotto".
Se si montano i dispositivi automatici all'interno di una linea, viene meno la lamiera di protezione
antinserimento tra i trasporti d'entrata e d'uscita direttamente adiacenti.
AVVERTENZA 4
Montare sostanzialmente la lamiera di protezione antinserimento "sotto" (articolo no. 03045426-
01) sempre nel lato d'entrata del primo dispositivo automatico e nel lato d'uscita dell'ultimo dispo-
sitivo automatico di una linea con 4 viti ad esagono cavo M4x12. In questo modo s'impedisce
che il personale inserisca le mani nell'interno del dispositivo automatico senza essere autoriz-
zato.
4

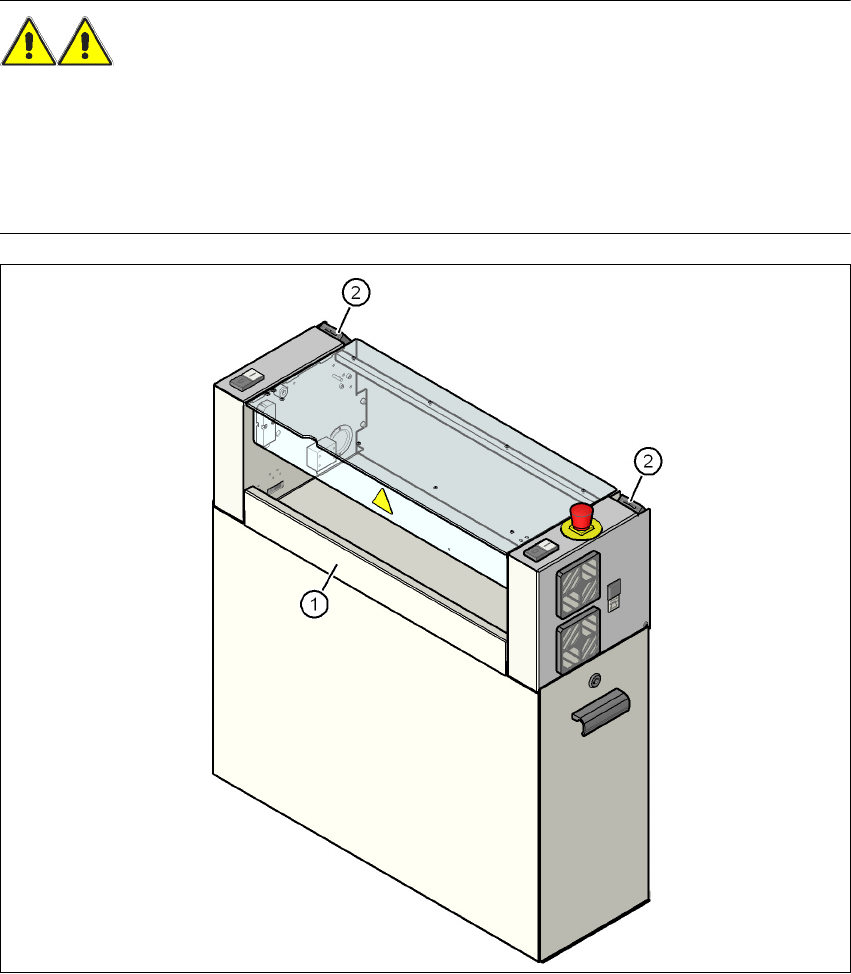

Fig. 4.3 - 17 Montare la lamiera di protezione antinserimento "sotto" nel lato d'uscita del CS
(1) Lamiera di protezione antinserimento "sotto", articolo no. 03045426-xx
(2) Interruttore delle cappe di protezione
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
259
4.3.11 Installazione dell'unità box-PC nel SIPLACE X4/X3/X2
4.3.11.1 Unità box-PC - punti di collegamento elettrici
4
Fig. 4.3 - 18 Unità box-PC per SIPLACE X4/X3/X2, lato anteriore- collegamento della spina
Sollevamento USB
Videomultiplexer
Calcolatore di
comando
Controller della mac-
china
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
260
4
Fig. 4.3 - 19 Unità box-PC per SIPLACE X4/X3/X2, lato posteriore - collegamento della spina
Sollevamento USB
Convertitore DC/DC
Calcolatore di comando
Controller della macchina
Distributore di tensione box-PC
