Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
259
4.3.11 Installazione dell'unità box-PC nel SIPLACE X4/X3/X2
4.3.11.1 Unità box-PC - punti di collegamento elettrici
4

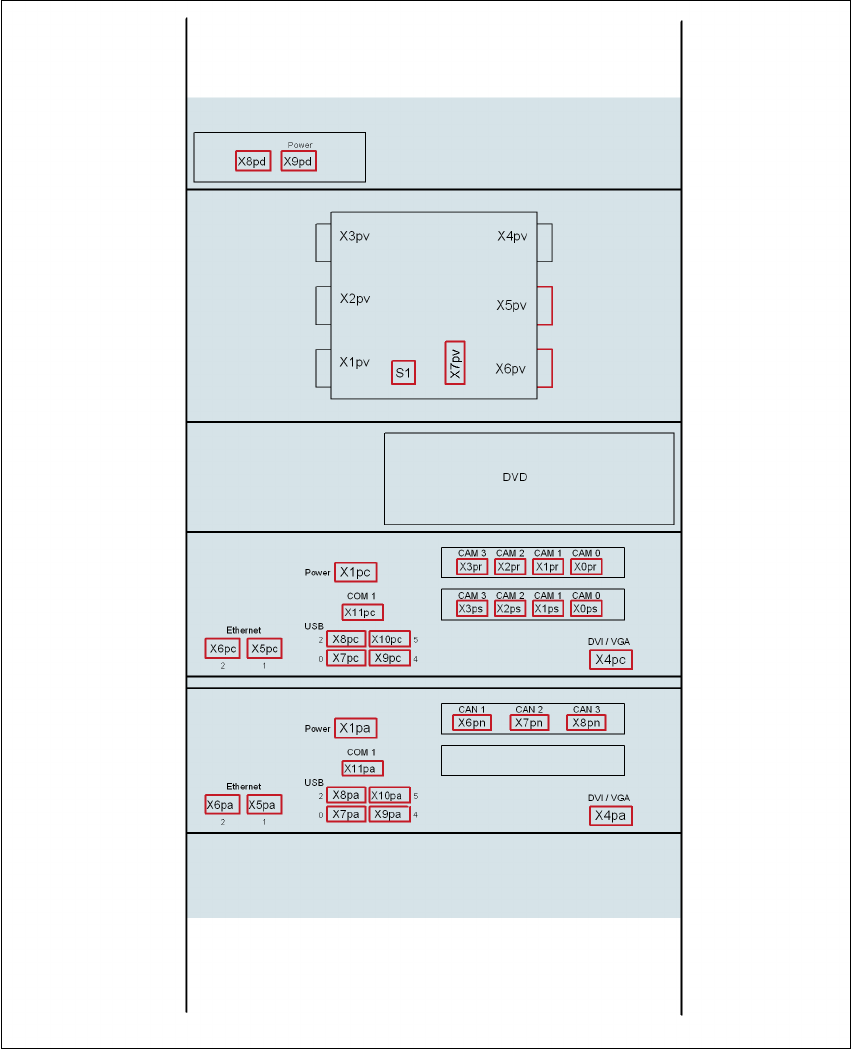

Fig. 4.3 - 18 Unità box-PC per SIPLACE X4/X3/X2, lato anteriore- collegamento della spina
Sollevamento USB
Videomultiplexer
Calcolatore di
comando
Controller della mac-
china
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
260
4

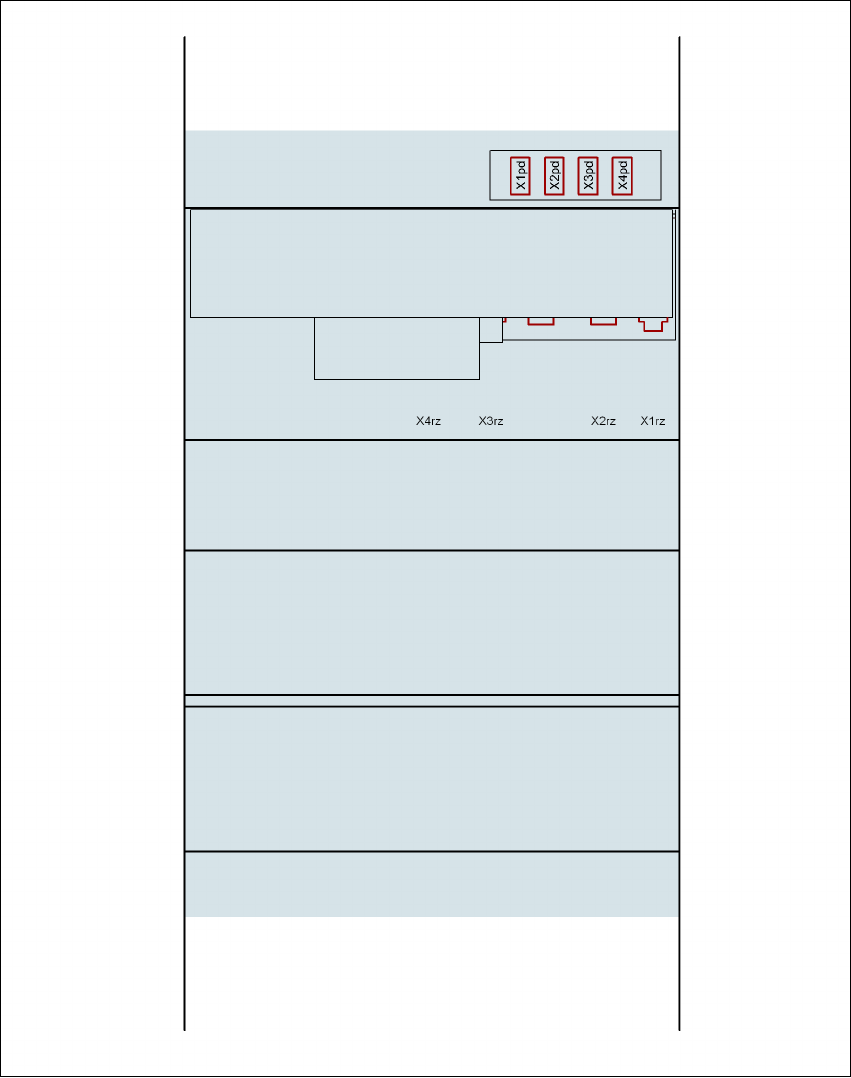

Fig. 4.3 - 19 Unità box-PC per SIPLACE X4/X3/X2, lato posteriore - collegamento della spina
Sollevamento USB
Convertitore DC/DC
Calcolatore di comando
Controller della macchina
Distributore di tensione box-PC
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
261
4.3.11.2 Unità box-PC X4/X3/X2 - collegamenti a spina del lato anteriore
4
→ Controllare anche i seguenti collegamenti a spina:
4
Unità box-PC, lato
anteriore
(Fig. 4.3 - 20
, pagina 263)
Spina
Cavo d’allacciamento Istruzione
Spina Cavo
X0pr
a
X0pr 03009778 Inserire fino ad arresto
X1pr
a
X1pr 03009838 Inserire fino ad arresto
X2pr
a
X2pr 03009755 Inserire fino ad arresto
X3pr
a
X3pr 03009756 Inserire fino ad arresto
X0ps
a
X0ps 03009798 Inserire fino ad arresto
X1ps
a
X1ps 03009818 Inserire fino ad arresto
X2ps
a
X2ps 03009757 Inserire fino ad arresto
X3ps
a
X3ps 03009758 Inserire fino ad arresto
X6pc X6pc 03010478 Inserire fino ad arresto
X5pv X5pv 03051749 Fissare con viti
X6pv X6pv 03051750 Fissare con viti
a) Questa spina è prevista per le videocamere.
Unità box-PC, lato anteriore
(Fig. 4.3 - 20
, pagina 263)
Spina
Spina Cavo
X1pa
X4rz (box-PC-lato posterio-
re)
03050908-W2
X1pc
X4rz (box-PC-lato posterio-
re)
03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X2rz (box PC lato posteriore) 03052633-W1
