Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X Installazione del dispositivo automatico A partire dalla versione software S R.70x.xx Edizione 01/2011 266 4.3.13 Inst alla zione dell'uni tà…
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
265
4.3.12.3 Unità box-PC per SIPLACE X4I - collegamenti a spina del lato posteriore
4
4
4.3.12.4 Installazione dell'unità box-PC nel SIPLACE X4I
→ Collegare il cavo di messa a terra giallo-verde all'unità box-PC come raffigurato nella Fig. 4.3
- 16, pagina 257.
→ Fissare i collegamenti a spina del lato posteriore del box-PC (vedi sezione 4.3.12.3
).
→ Sollevare attentamente l'unità del box-PC sulla guida del set d'installazione.
→ Accertarsi di non schiacciare i cavi.
→ Spingere l'unità del box-PC nel set d'installazione fino al punto d'arresto.
→ Stabilire i collegamenti a spina del lato anteriore dell'unità box-PC (vedi la sezione 4.3.12.2
,
pagina 264
).
→ Fissare i cavi del lato anteriore con fascette per cavi.
→ Fissare l'unità del box-PC con la vite cilindrica.
→ Fissare il cavo di messa a terra alle porte (Pos. 2 nella Fig. 4.3 - 15
, pagina 254) come raffi-
gurato nella Fig. 4.3 - 16
a pagina 257.
→ Bloccare le porte.
Unità box-PC
(Fig. 4.3 - 20
, pagina 263)
Spina
Cavo d’allacciamento Istruzione
Le spine sono raggiungibili dal
retro
Spina Cavo
X3rz X3rz 03050907 Inserire fino ad arresto
X10rz X10rz 03056891 Inserire fino ad arresto
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
266
4.3.13 Installazione dell'unità dell'asse
4.3.13.1 Unità dell'asse X4I, X4, X3 (portale 1 e portale 4) - punti di collegamento elettrici
4

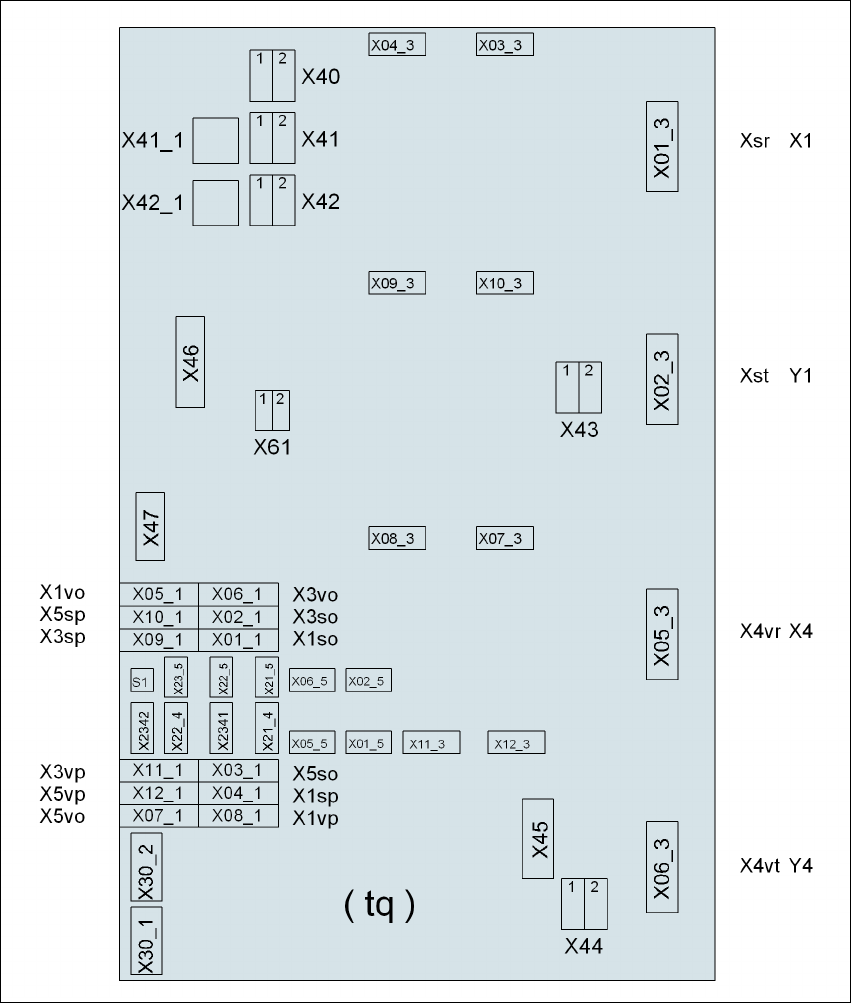

Fig. 4.3 - 21 Unità dell'asse X4I, X4, X3 (portale 1 e portale 4), lato posteriore - collegamento della spina
Spina
Spina
Spina
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
267
4.3.13.2 Unità dell'asse X4I, X4, X3 (portale 1 e portale 4) - collegamento della spina
→ Collegare i cavi elettrici secondo il seguente schema:
4
Unità dell'asse
Spina
Cavo d’allacciamento Istruzione
Spina Cavo
X41_1tq X41_1tq 03050919 Spingere la spina fino al punto d'arresto
X42_1tq X42_1tq 03050919 Spingere la spina fino al punto d'arresto
X45tq X45tq 03050920-W1 Spingere la spina fino al punto d'arresto
X46tq X46tq
03050920-W2
03050920-W3
Spingere la spina fino al punto d'arresto
X47tq X47tq
03050920-W4
03050920-W5
Spingere la spina fino al punto d'arresto
X01_3tq X4sr 03050881 Spingere la spina fino al punto d'arresto
X02_3tq X4st 03050882 Spingere la spina fino al punto d'arresto
X05_3tq X4vr 03050911 Spingere la spina fino al punto d'arresto
X06_3tq X4vt 03050912 Spingere la spina fino al punto d'arresto
X01_1tq X1so 03009771 Inserire fino ad arresto
X02_1tq X3so 03009772 Inserire fino ad arresto
X03_1tq X5so 03009773 Inserire fino ad arresto
X04_1tq X1sp 03009774 Inserire fino ad arresto
X05_1tq X1vo 03009831 Inserire fino ad arresto
X06_1tq X3vo 03009832 Inserire fino ad arresto
X07_1tq X5vo 03009833 Inserire fino ad arresto
X08_1tq X1vp 03009834 Inserire fino ad arresto
X09_1tq X3sp 03009775 Inserire fino ad arresto
X10_1tq X5sp 03009776 Inserire fino ad arresto
X11_1tq X3vp 03009835 Inserire fino ad arresto
X12_1tq X5vp 03009836 Inserire fino ad arresto
X03_3tq X03_3tq 03050883 Spingere la spina fino al punto d'arresto
X04_3tq X04_3tq 03050884 Spingere la spina fino al punto d'arresto
X07_3tq X07_3tq 03050913 Spingere la spina fino al punto d'arresto
X08_3tq X08_3tq 03050914 Spingere la spina fino al punto d'arresto
