Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X Installazione del dispositivo automatico A partire dalla versione software S R.70x.xx Edizione 01/2011 270 4.3.16 Misure di dist anza dei piedi de…
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
269
4

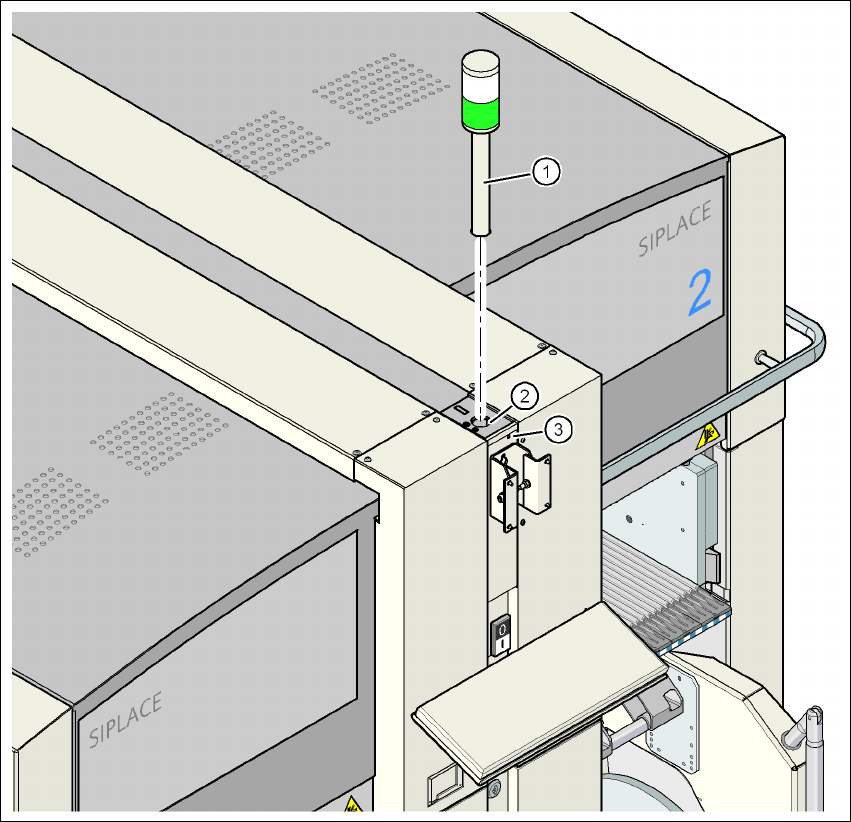

Fig. 4.3 - 22 Montaggio della spia di segnalazione
(1) Spia di segnalazione
(2) Foro per la spia di segnalazione
(3) Foro per la vite d'arresto
4.3.15 Fissare i monitor
→ Fissare i monitor e collegare i cavi.
→ Controllare i collegamenti dei cavi
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
270
4.3.16 Misure di distanza dei piedi della macchina e degli angoli fissi di trasporto
CS
4.3.16.1 Misure di distanza dei piedi della macchina e dell'angolo destro fisso di trasporto
del trasporto singolo CS
4

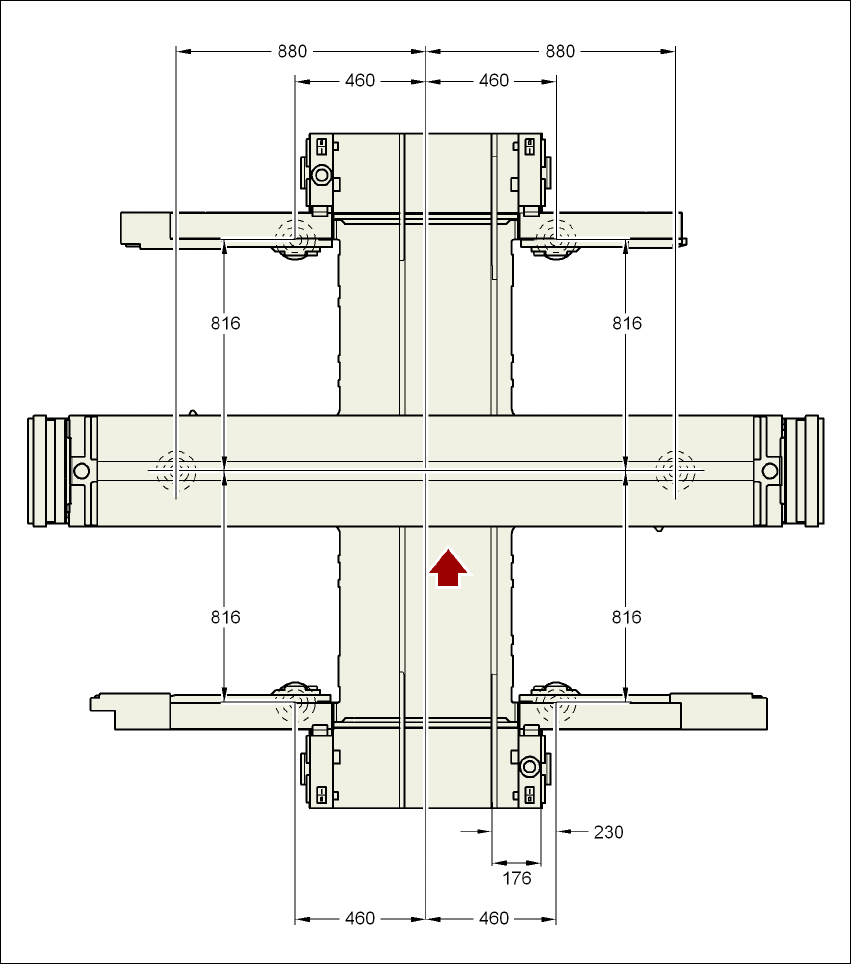

Fig. 4.3 - 23 Misure di distanza dei piedi della macchina e dell'angolo destro fisso di trasporto del trasporto semplice
S in millimetri - larghezza di trasporto standard
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
271
4.3.16.2 Misure di distanza dei piedi della macchina e dell'angolo sinistro fisso di trasporto
del trasporto singolo CS
4
Fig. 4.3 - 24 Misure di distanza dei piedi della macchina e dell'angolo sinistro fisso di trasporto del trasporto semplice
CS in millimetri - larghezza di trasporto standard
