Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
273

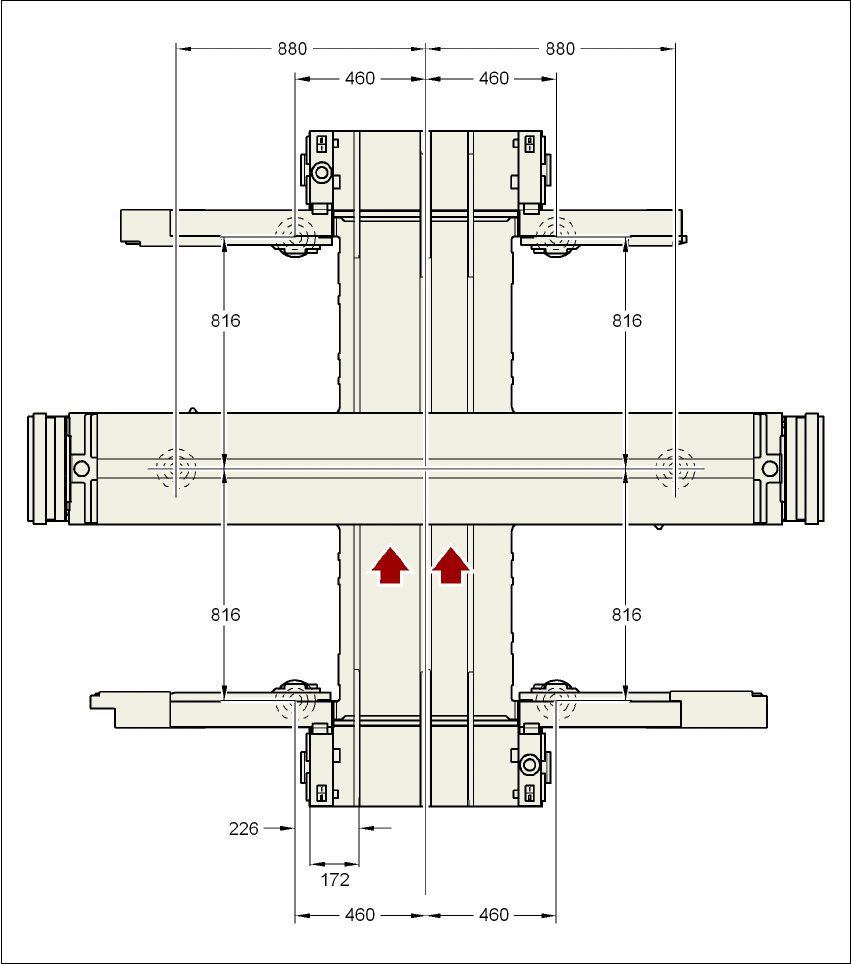

4.3.16.4 Misure di distanza dei piedi della macchina e dell'angolo sinistro fisso di trasporto
del trasporto doppio CS
4
Fig. 4.3 - 26 Misure di distanza dei piedi della macchina e dell'angolo sinistro fisso di trasporto del trasporto doppio
CS in millimetri - larghezza di trasporto standard
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
274

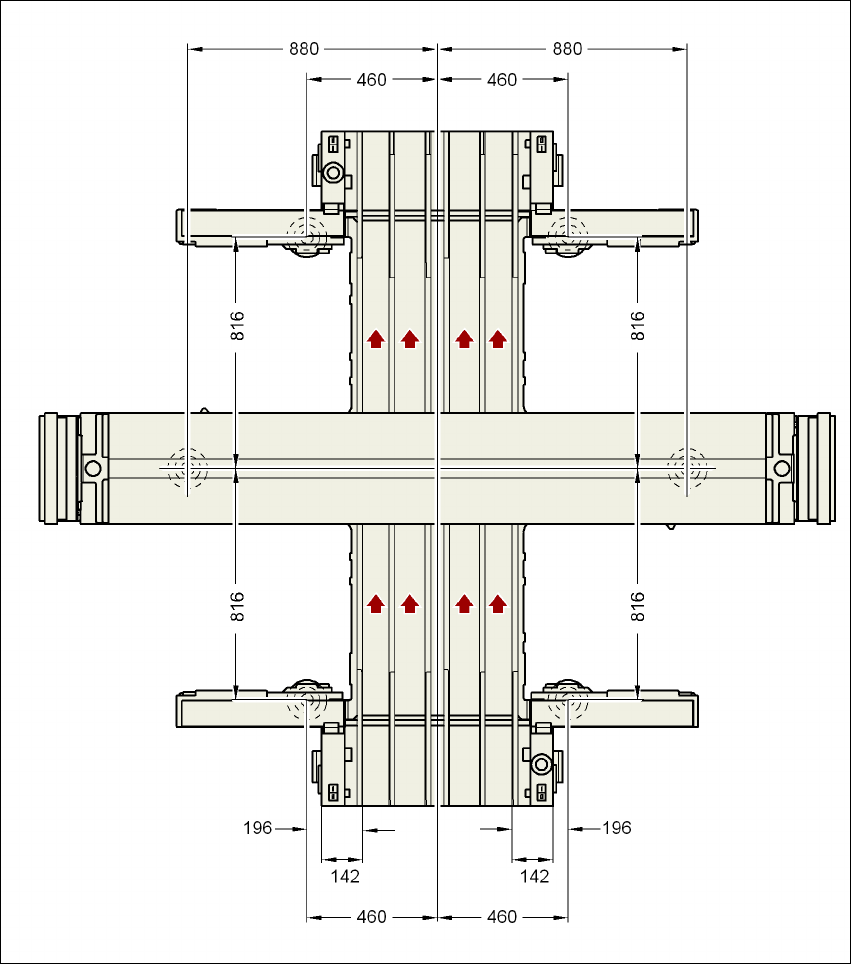

4.3.16.5 Misure di distanza dei piedi della macchina e del Quad Lane Transport
4
4
4
4
Fig. 4.3 - 27 Misure di distanza dei piedi della macchina e del Quad Lane Transport in millimetri -
angoli di trasporto fissi esterni, distanza 535 mm
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
275

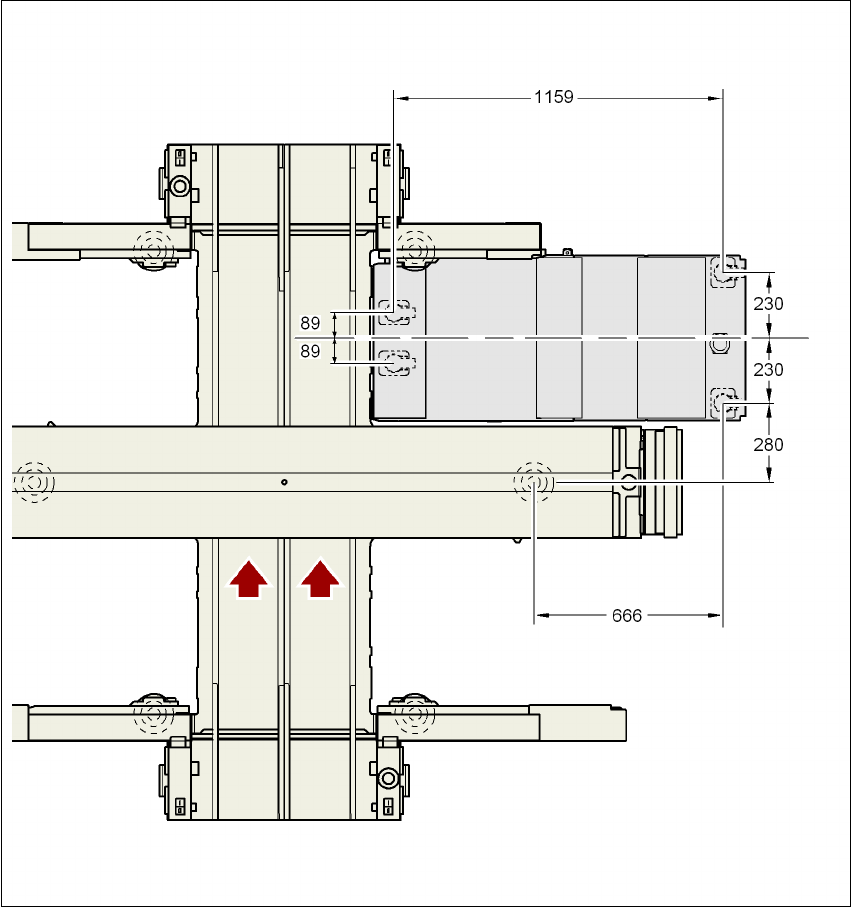

4.3.16.6 Misure di distanza dei piedi della macchina del dispositivo automatico e SAVM
4
4
4
4
Fig. 4.3 - 28 Misure di distanza dei piedi della macchina del dispositivo automatico e SAVM in millimetri
