Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio A partire dalla versione software SR.70x.xx Edizione 01/2011 Inst allazione del dispositivo autom atico 275 4.3.16.6 Misure di dist anza dei pie d…

100%1 / 450
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
274
4.3.16.5 Misure di distanza dei piedi della macchina e del Quad Lane Transport
4
4
4
4
Fig. 4.3 - 27 Misure di distanza dei piedi della macchina e del Quad Lane Transport in millimetri -
angoli di trasporto fissi esterni, distanza 535 mm
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
275
4.3.16.6 Misure di distanza dei piedi della macchina del dispositivo automatico e SAVM
4
4
4
4
Fig. 4.3 - 28 Misure di distanza dei piedi della macchina del dispositivo automatico e SAVM in millimetri
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
276
4.3.17 Integrare il dispositivo automatico nella linea
Rispettare le indicazioni d'avvertenza descritte nella sezione 4.3.2, pagina 227.
Troverete attrezzi e dispositivi ausiliari nella sezione 4.3.3
, pagina 228.
4.3.17.1 Posizionare l'elevatore a forca
4

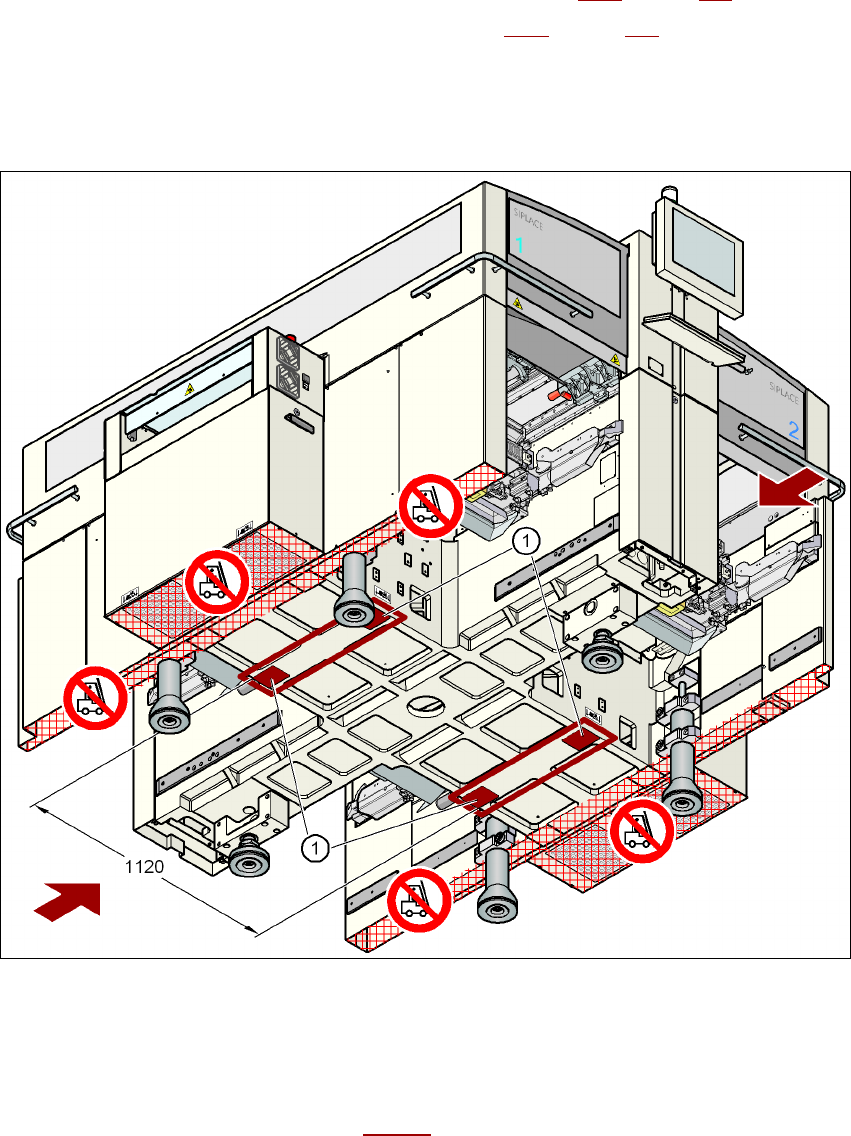

Fig. 4.3 - 29 Superfici d'appoggio - forca trasversale rispetto alla direzione di trasporto del circuito stampato
(1) Superfici d'appoggio per la forca dell'elevatore a forca
Posizionare l'elevatore a forca trasversalmente rispetto alla direzione di trasporto del circuito
stampato ed aprire la forca così che la superficie d'appoggio del dispositivo automatico poggi
uniformemente sulla forca (vedi Fig. 4.3 - 29
).
