4.3.17.3 Allineare alla linea il dispositivo automatico
→ Posizionare il dispositivo automatico con l'elevatore a forca sul posto libero nella linea.
AVVERTENZA 4
Abbassare lentamente il dispositivo automatico. Un'altra persona controllerà nel frattempo
che i piedi della macchina poggino tutti contemporaneamente sul pavimento. Se i piedi della
macchina poggiano velocemente solo su un lato, la conseguenza saranno deformazioni del
fissaggio dei piedi della macchina.
4
4.3.17.4 Raddrizzare il dispositivo automatico con il sistema di trasporto a cuscini d'aria
→ Mettere i quattro cuscini d'aria del sistema di trasporto a cuscini d'aria sotto il telaio della mac-
china.
→ Sollevare il dispositivo automatico ed allinearlo rispetto alla linea.
→ Controllare la distanza rispetto al sistema di trasporto dei circuiti stampati del dispositivo au-
tomatico vicino, dev'essere tra 1 e 3 mm.
→ Abbassare il dispositivo automatico.
4

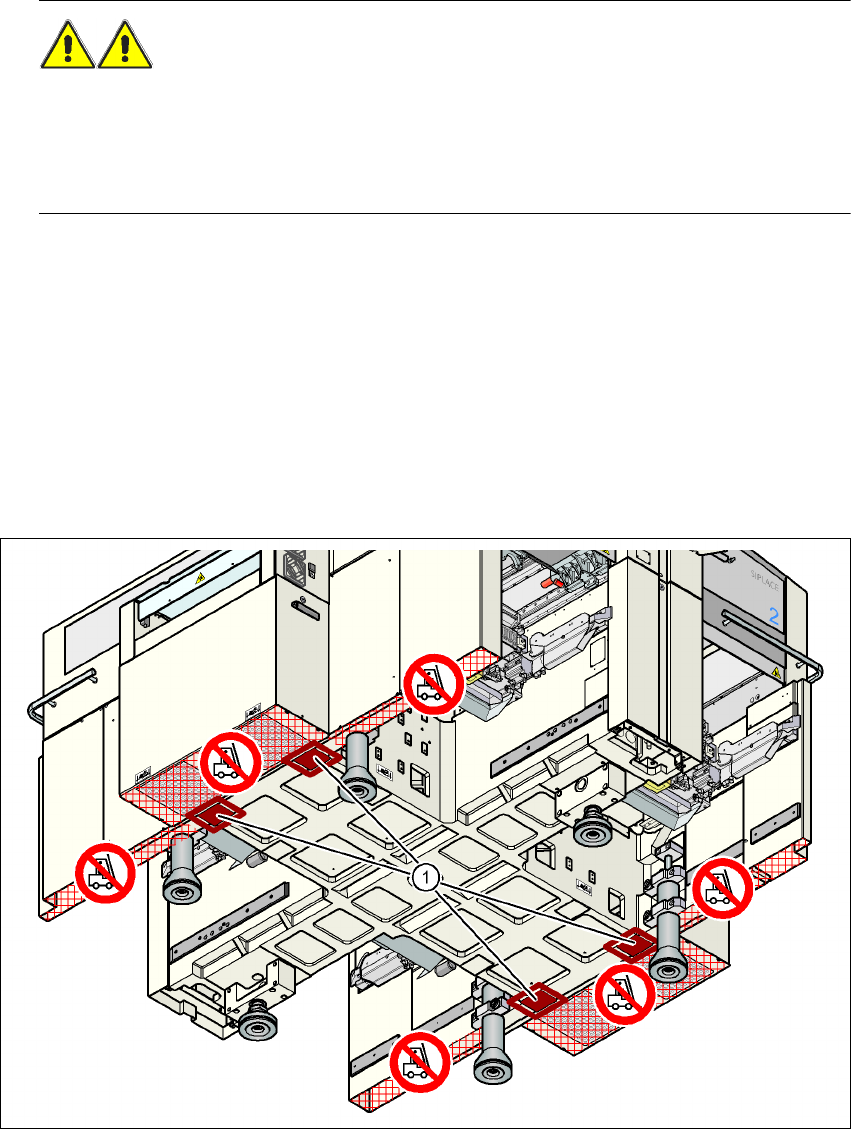

Fig. 4.3 - 30 Posizioni d'appoggio del sistema di trasporto a cuscini d'aria
(1) Superfici d'appoggio del sistema di trasporto a cuscini d'aria
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
279
4.3.18 Regolazione definitiva del dispositivo automatico
→ Mettere la livella a bolla d'aria della macchina rispettivamente in direzione X e Y sui fianchi
del trasporto del circuito stampato nell'area di montaggio 1 (vedi Fig. 4.3 - 31
). La larghezza
di trasporto dei circuiti scheda è preimpostata:
Trasporto singolo 210 mm
Trasporto doppio, traccia 1 100 mm
Trasporto doppio, traccia 2 210 mm 4
INDICAZIONE: 4
Nel trasporto doppio, mettere la livella a bolla d'aria per la regolazione in direzione X sempre
solo sui fianchi esterni del dispositivo automatico.
→ Misurare la distanza tra l'angolo superiore della cinghia di trasporto CS ed il fondo. Questa
distanza dovrebbe essere di 800 mm, 900 mm, 930 mm o 950 mm.
4

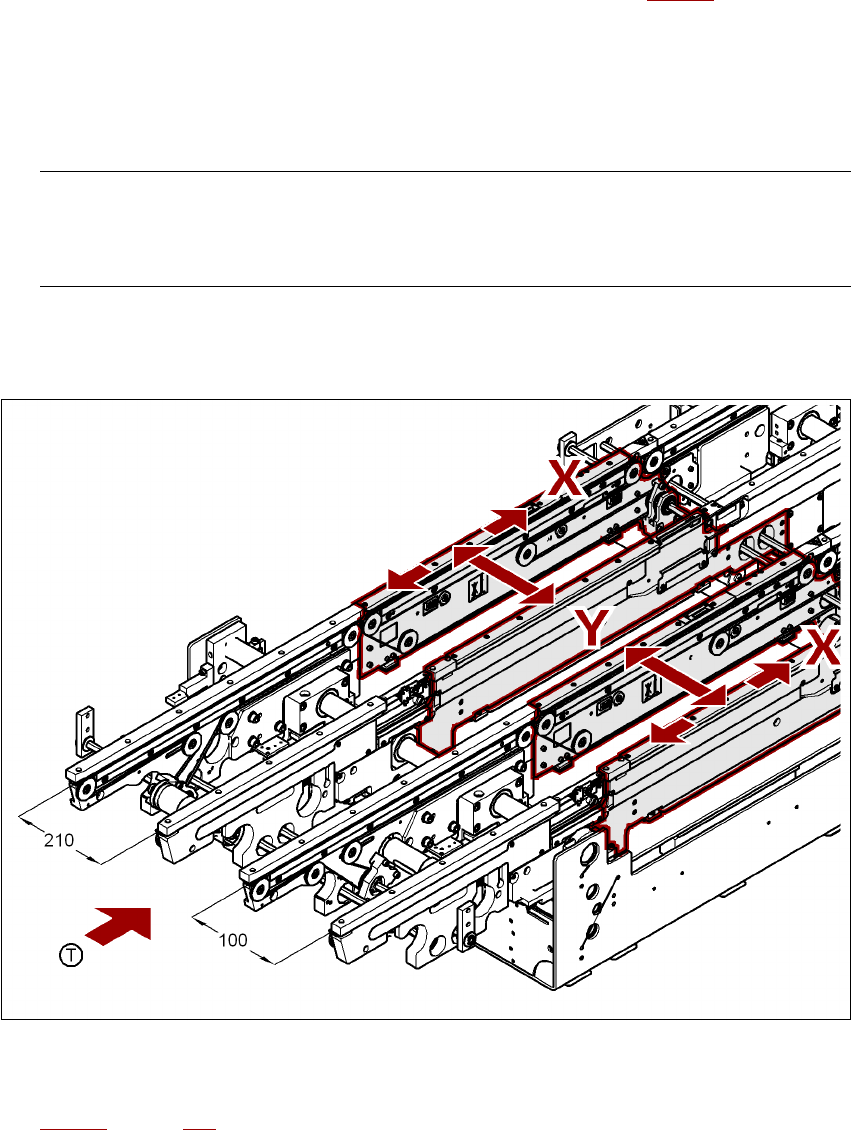

Fig. 4.3 - 31 Regolare il dispositivo automatico in direzione X ed Y
→ Con la chiave per forca SW36 regolare la vite di regolazione M24x2x120 (Pos. 1 nella Fig.
4.3 - 32
, pagina 280) così che all'altezza di trasporto del circuito stampato richiesta, la livella
a bolla d'aria della macchina non indichi alcuna differenza rispetto al punto zero.
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
280
4

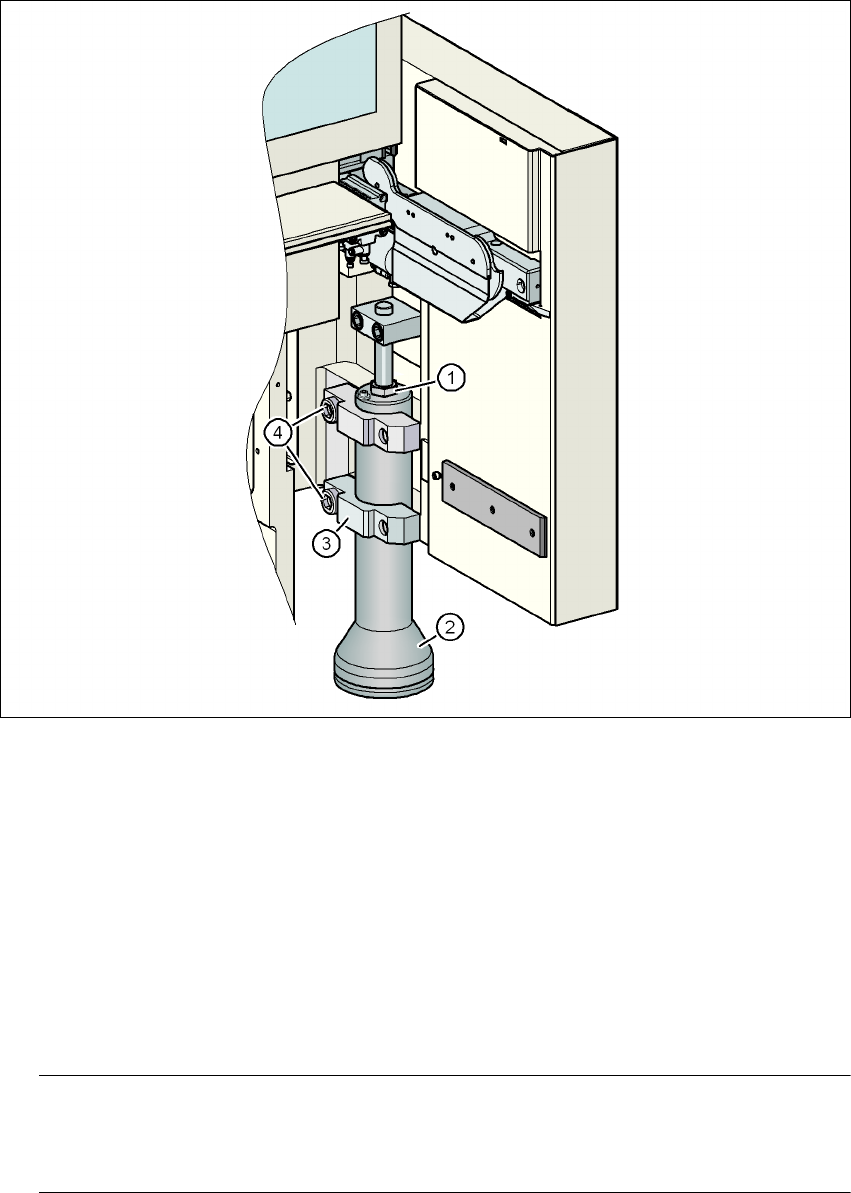

Fig. 4.3 - 32 Regolare l'altezza dei piedi esterni della macchina
(1) Vite di regolazione M24x2x120 per la regolazione dell'altezza
(2) Piede esterno della macchina
(3) Morsetto
(4) Vite ad esagono cavo M24x90
→ Controllare l'altezza di trasporto richiesta dei circuiti scheda.
→ Dopo avere regolato il dispositivo automatico, stringere con la chiave esagona di misura le
viti ad esagono cavo M24x90 (Pos. 4) per il fissaggio dei pezzi per bloccaggio a tutti i piedi
esterni della macchina (Pos. 3).
ISTRUZIONE 4
Il momento torcente di serraggio è di 130 Nm. Se il momento torcente di serraggio è inferiore,
il dispositivo automatico potrebbe tendere a vibrare.
