Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X Installazione del dispositivo automatico A partire dalla versione software S R.70x.xx Edizione 01/2011 282 4.3.20 Eliminare gli a genti protet tiv…
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Installazione del dispositivo automatico
281
→ Con la chiave a dente 135 - 145 , far fuoriuscire ruotandoli i piedi centrali della macchina fin-
ché sono ben fermi sul pavimento.
→ Accertarsi di non far fuoriuscire troppo i piedi centrali della macchina e di non destabilizzare
così il dispositivo automatico.
4

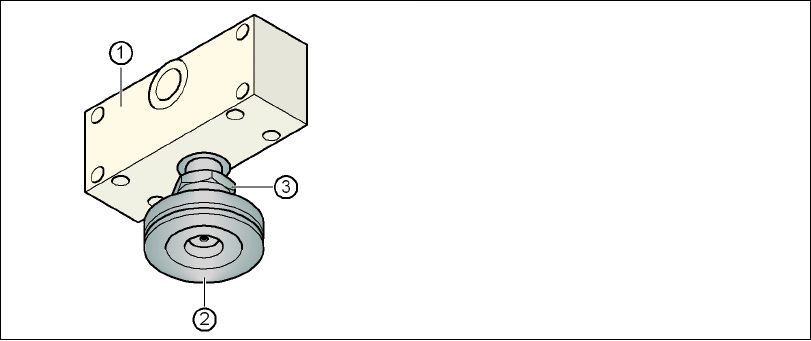

Fig. 4.3 - 33 Regolare e fissare con un controdado il piede centrale della macchina
→ Controllare ancora una volta che il dispositivo automatico sia regolato esattamente con la li-
vella a bolla d'aria.
→ Stringere il controdado M24 (Pos. 3) con la chiave della forca SW65.
4.3.19 Eliminare i dispositivi di sicurezza per il trasporto
– Eliminare tutti i dispositivi di sicurezza per il trasporto dai sistemi d'assi per portale.
(1) Distanziatore
(2) Piede centrale della macchina
(3) Controdado M24
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Installazione del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
282
4.3.20 Eliminare gli agenti protettivi anticorrosione dai binari guida
Prima della consegna, i dispositivi automatici sono stati trattati con un agente protettivo anticorro-
sione.
ATTENZIONE 4
– Eliminare quindi la protezione anticorrosione da tutti gli assi e cuscinetti quando si spostano
per la prima volta gli assi della macchina durante la messa in esercizio.
– Ingrassare tutti gli assi e cuscinetti con il grasso descritto nel manuale di manutenzione.
Se l'agente protettivo anticorrosione di mescola al grasso dei cuscinetti degli assi, ne può conse-
guire una notevole riduzione della durata dei cuscinetti e dei binari guida.
ATTENZIONE 4
Quando si puliscono i binari guida e le scale non si deve assolutamente far penetrare alcol nel
carrello guida. L'alcol distrugge il grasso dei cuscinetti nel carrello guida.
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Adattamento del carrello CO all'altezza di trasporto CS
283
4.4 Adattamento del carrello CO all'altezza di trasporto
CS
Si può impostare il carrello CO per i caricatori X con alcune mosse alle seguenti altezze di tra-
sporto dei circuiti stampati:
830 mm ± 15 mm
900 mm ± 15 mm
930 mm ± 15 mm (altezza standard)
950 mm ± 15 mm (altezza SMEMA) 4
4
Fig. 4.4 - 1 Carrello CO (SIPLACE serie X) con un'altezza di trasporto CS di 950 mm
(1) Fori per le altezze di trasporto CS 900, 930 e 950 mm nelle colonne di guida.
All'altezza di trasporto di 830 mm, il tavolo CO poggia sul ceppo (2).
(2) Ceppo
(3) Tavolo CO
(4) Fori M8 per il fissaggio del supporto di montaggio
