Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X Adattare il canale de lla cinghia vuota all'altezza CO A partire dalla vers ione software SR .70x.xx Edizione 01/2011 288 4.6.1 Indicazioni d…
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Adattare il canale della cinghia vuota all'altezza CO
287
4.5.1.3 Impostare lo scivolo per scarti cinghia alle altezze di trasporto CS di
900 mm - 950 mm
→ Allentare i due dadi esagonali M4 (Pos. 3 nella Fig. 4.5 - 1, pagina 286).
→ Regolare la prolunga (Pos. 2 nella Fig. 4.5 - 1
, pagina 286) in modo che la distanza tra l'an-
golo inferiore ed il fondo sia di massimi 320 mm + 20 mm (vedi la Fig. 4.5 - 1
, pagina286).
4.6 Adattare il canale della cinghia vuota all'altezza CO
Se si usano caricatori che usano cinghie con tasche di altezza > 12 mm, si dovrà eliminare la la-
miera di separazione (Pos. 1 nella Fig. 4.6 - 1
).
4

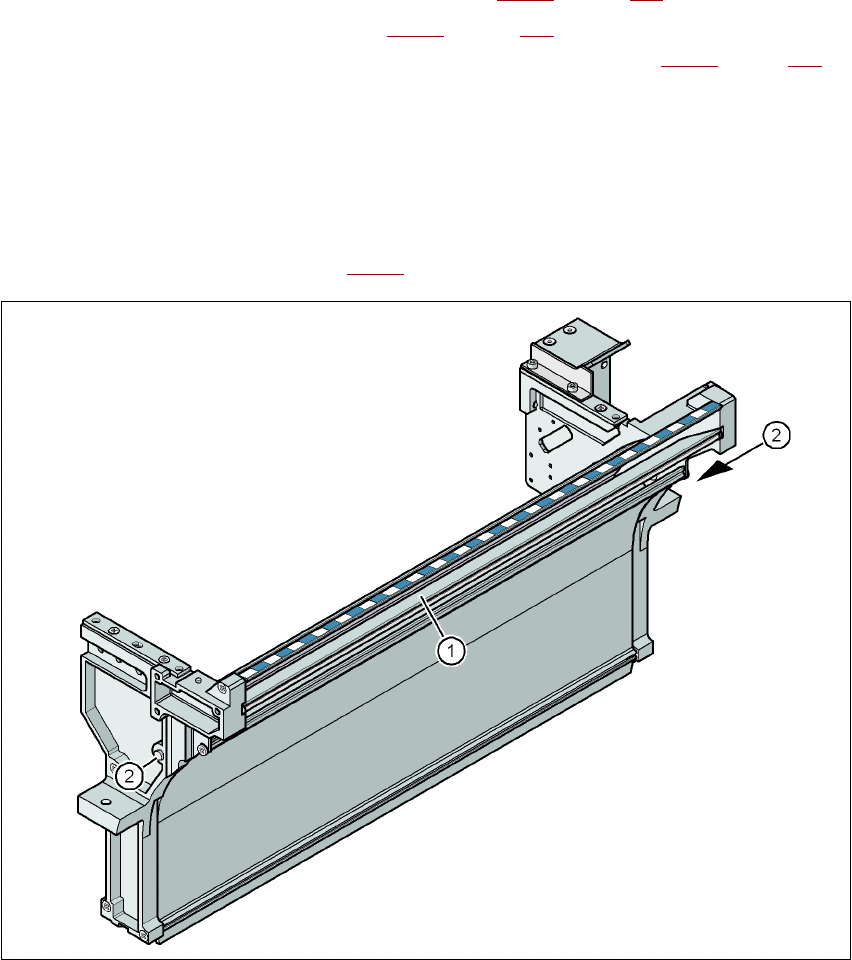

Fig. 4.6 - 1 Canale della cinghia vuota SIPLACE serie X
(1) Lamiera di separazione per cinghie di \> 12 mm smontabile
(2) Vite DIN 93384 - M4x20, 2 pezzi
Installazione e messa in esercizio Manuale per l'uso SIPLACE serie X
Adattare il canale della cinghia vuota all'altezza CO A partire dalla versione software SR.70x.xx Edizione 01/2011
288
4.6.1 Indicazioni di sicurezza
AVVERTENZA 4
→ Per lo smontaggio della lamiera di separazione spegnere il dispositivo automatico con l'inter-
ruttore principale.
→ Staccare il dispositivo automatico dall'alimentazione di rete e dell'aria compressa.
→ Assicuratevi che il dispositivo automatico non possa riaccendersi come descritto nella Sezione
2.10
, pagina 94.
→ Attendere finché la pressione d'esercizio del dispositivo di taglio è scesa a 0 MPa.
→ Non inserire le mani all'interno del canale della cinghia vuota.
4.6.2 Eliminare la lamiera di separazione
→ Allentare le due viti a testa esagonale (Pos. 2 nella Fig. 4.6 - 1, pagina 287).
→ Estrarre la lamiera di separazione (Pos. 1 nella Fig. 4.6 - 1
, pagina 287).
Manuale per l'uso SIPLACE serie X Installazione e messa in esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Mettere in funzione il dispositivo automatico
289
4.7 Mettere in funzione il dispositivo automatico
4.7.1 Mettere in funzione dal cliente il dispositivo automatico
→ Controllare che tutti i gruppi modulari siano ben fissati.
→ Prima di rimuovere i dispositivi di sicurezza per il trasporto dell'asse X/Y pulire le guide lineari
con un panno senza peli. Per compiere questa operazione non usare solventi (vedi la sezione
4.3.20
, pagina 282).
→ Accendere la macchina ed eseguire un'inizializzazione.
→ Copiare il programma di montaggio sul calcolatore e provarlo.
→ Controllare il punto zero della macchina dopo un tempo di funzionamento a caldo di 3 - 4 h.
→ Allestire i moduli d'alimentazione con il personale adibito all'uso della macchina del cliente in
base al programma di montaggio del cliente.
→ Insegnare come si usano i moduli d'alimentazione in base alla JobGuide.
→ Controllare il funzionamento di tutte le opzioni inserite e specifiche del cliente (soprattutto il
software) e ordinare con il modulo di ordinazione o per fax i ricambi eventualmente necessari.
4.7.2 Istruire il personale del cliente
→ Spiegare tutte le opzioni integrate specifiche del cliente, soprattutto il software / la compati-
bilità del software.
→ Spiegare ai programmatori gli editor dei programmi del calcolatore di linea / SIPLACE Pro.
→ Spiegare agli operatori e allestitori il software della stazione.
→ Spiegare la protezione della password.
→ Istruire il personale addetto alla clientela basandosi sul manuale d'uso e sulle istruzioni di ma-
nutenzione.
4.7.3 Funzionamento di prova o avvio della produzione
→ Testare la linea con il circuito stampato di prova o con un circuito stampato del cliente.
→ Registrare i dati del prodotto del cliente e di potenza, elaborarli e documentarli nella relazione
dell'installazione.
→ Memorizzare i dati e consegnare al cliente le copie di sicurezza.
