Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Elementi di comando e di visualizzazione
295
5.2 Elementi di comando e di visualizzazione
5.2.1 Posizione
5

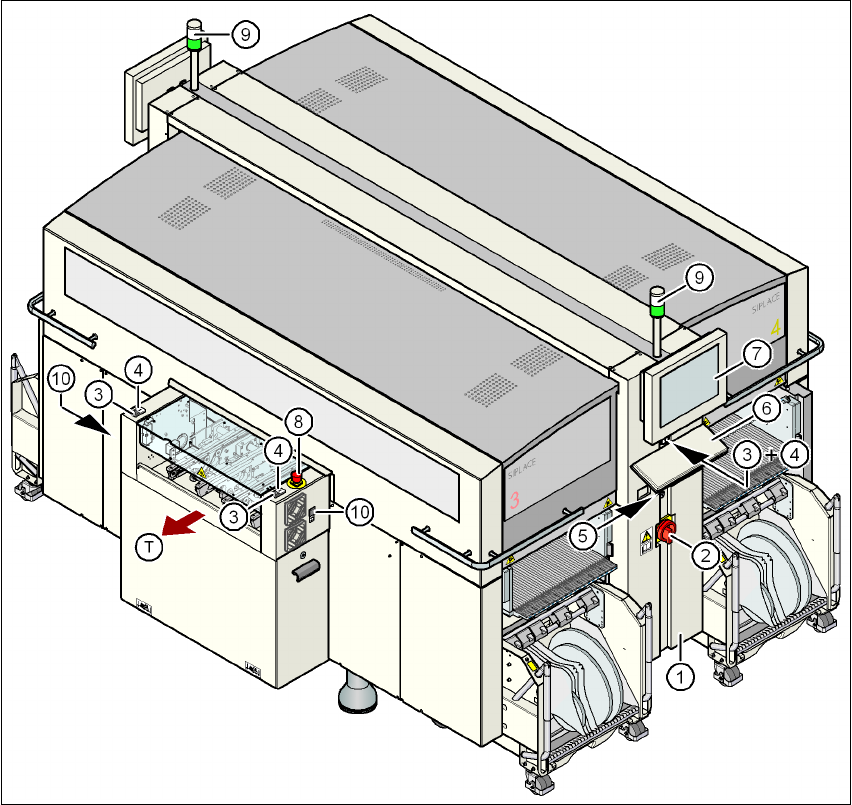

Fig. 5.2 - 1 Elementi di comando e di visualizzazione
(1) Pannello di controllo sul lato dell'alimentazione
della corrente
(7) Schermo LCD
(2) Interruttore principale (8) Tasto di ARRESTO D'EMERGENZA
(3) Tasto d'arresto (nero) (9) Spie di segnalazione
(4) Tasto d’avvio (bianco) (10) Tasto per agganciare e sganciare il
carrello CO
(5) Contatore dei componenti
(6) Tastiera (T) Direzione di trasporto circuito stampato
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Elementi di comando e di visualizzazione A partire dalla versione software SR.70x.xx Edizione 01/2011
296
5.2.2 Descrizione
Tutti gli elementi di comando sono raggiungibili per persone di altezza a partire da 1,40 m.
Interruttore principale 5
L'interruttore principale serve ad accendere o a spegnere l'alimentazione di corrente del disposi-
tivo automatico.
AVVERTENZA
Anche se l'interruttore principale è spento, alcune parti all'interno del dispositivo automatico con-
tinuano ad essere portatrici di tensioni pericolosissime 5
Tasto d'arresto 5
Con questo tasto si arresta il funzionamento di montaggio del dispositivo automatico.
Tasto d’avvio 5
Con questo tasto si avvia il dispositivo automatico dopo l'accensione ovvero dopo l'eliminazione
di funzioni errate.
Tasto di ARRESTO D'EMERGENZA 5
Quando si preme il tasto ARRESTO D'EMERGENZA, esso scatta in posizione. L'alimentatore de-
gli assi dei portali, carrelli CO, convogliatori di trasporto e dispositivi di taglio viene interrotta, l'ali-
mentazione di tensione degli assi stella delle teste di montaggio si riduce. È possibile sbloccare il
tasto facendolo ruotare.
Contatore di componenti 5
Il contatore di componenti mostra il numero di componenti elaborati.
Schermo LCD 5
Su ogni lato del dispositivo automatico si trova uno schermo piatto LCD con superficie sensibile
al tasto (touchscreen).
Tastiera 5
Sotto lo schermo si trova la tastiera.
Spie di segnalazione 5
La sequenza di colori delle spie di segnalazione è bianco - verde. Segnalano gli stati d'esercizio
e le funzioni di guasto del dispositivo automatico.
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Elementi di comando e di visualizzazione
297
Lettore di codice a barre CO 5
Su ogni lato della consolle centrale c'è una staffa sulla quale si trova il lettore del codice a barre
CO di tipo Datalogic DL 910. Con il lettore di codice a barre è possibile allestire e riempire velo-
cemente ed in modo affidabile i componenti.
5.2.3 Disposizione ergonomica degli elementi di comando
La figura 5.2 - 1, pagina 295 fornisce una panoramica della collocazione degli elementi di co-
mando, che si suddividono nei seguenti gruppi:
Pannello di controllo sul lato destro (innesto pneumatico) della consolle centrale con 5
Schermo LCD
Tastiera con trackball
Tasto d'avvio, tasto d'arresto
Pannello di controllo sul lato sinistro (innesto dell'alimentazione della corrente) della consolle
centrale con 5
Schermo LCD
Tastiera con trackball
Contatore dei componenti
Tasto d'avvio
Tasto d'arresto
Interruttore principale
Lato di entrata o uscita del trasporto di CS con 5
Tasto di ARRESTO D'EMERGENZA
Tasto d'avvio, tasto d'arresto
Tasto per agganciare e sganciare il carrello CO
5.2.3.1 Elementi di comando nei pannelli di controllo del dispositivo automatico
Le funzioni di comando di entrambi i panelli di comando sono identiche.
Schermo, tastiera, tasto d'avvio e tasto d'arresto 5
Su entrambi i lati del dispositivo automatico sono montati rispettivamente un monitor ed una ta-
stiera.
