Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X Accendere la linea SIPLACE A partire dalla vers ione software SR .70x.xx Edizione 01/2011 300 5.3.3 Classif icazione degli utenti Alcune fu nzi…
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Accendere la linea SIPLACE
299
5.3 Accendere la linea SIPLACE
5.3.1 Avvio del programma SIPLACE Pro Line Control GUI
Avviare nel calcolatore di linea SIPLACE Pro Line Control GUI
con il menu d'avvio di Windows
Start --> Programmi --> SIPLACE Pro --> LCGUI
o
con il simbolo sul desktop.
Inserire i dati utente.
Ora il sistema si collega con il server di SIPLACE Pro e si apre il pannello di comando.
5.3.2 Cosa fare prima di accendere le stazioni
ATTENZIONE
Prima di accendere le stazioni, eseguire le operazioni di lavoro descritte qui a seguito: 5
Verificare che le stazioni siano collegate all'alimentazione della corrente e dell'aria com-
pressa.
eseguire il controllo a vista delle stazioni. Accertarsi soprattutto che non ci siano ostacoli
nell'area di spostamento dei portali.
Accertarsi che gli assi Z di tutte le teste si trovino nella loro posizione finale superiore.
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Accendere la linea SIPLACE A partire dalla versione software SR.70x.xx Edizione 01/2011
300
5.3.3 Classificazione degli utenti
Alcune funzioni o menu possono essere eseguite o visualizzate solo da personale appositamente
addestrato. Si deve differenziare tra i seguenti livelli d'uso:
– Produzione
– Produzione avanzata
– Service (cliente)
– Service (SIPLACE)
I livelli d'uso "Produzione avanzata" e "Service (cliente)" possono essere protetti da un identifica-
tore. Il livello operativo "Service (SIPLACE)" è già protetto da un identificatore.
La descrizione dettagliata della classificazione degli utenti si trova nella sezione 5.1
, pagina 291.
5.3.4 Accendere la stazione e avviare il pannello di comando del software della
stazione
ATTENZIONE
Accendere la stazione solo quando appare il "desktop" sul monitor del calcolatore SIPLACE Pro,
altrimenti potrebbero verificarsi problemi di comunicazione. 5
Accendere la stazione con l'interruttore principale.
Dopo l'accensione verificare che i manometri visualizzino la pressione d'esercizio necessa-
ria.
Il software del calcolatore della stazione viene caricato e appare la vista "Produzione" del sof-
tware della stazione per il livello operativo "Produzione" (vedi la seguente figura).
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Accendere la linea SIPLACE
301
5

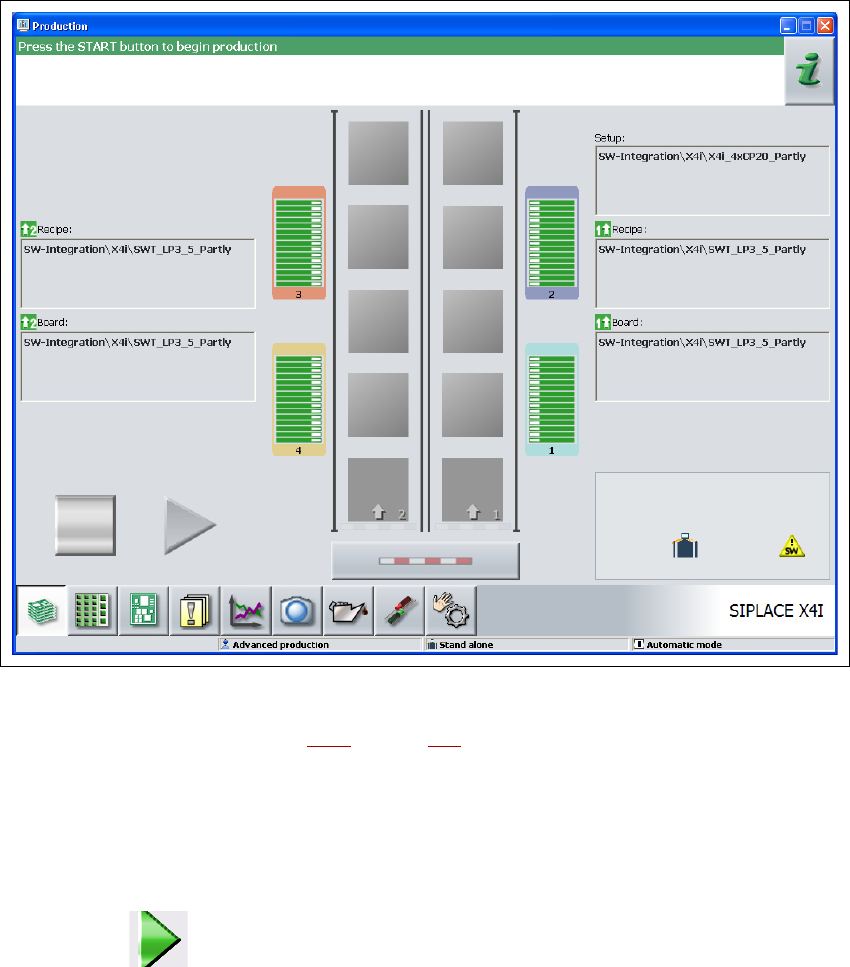

Fig. 5.3 - 1 Vista "Produzione" dopo che è stato caricato il software della stazione (nell'esempio del SIPLACE X4i)
Nello spazio di stato (vedi sezione 5.5.1, pagina 305) appare lo stato attuale della stazione e
l'azione che si deve eseguire.
Quando appare "Premere tasto Start" premere un tasto Start.
I tasti Start si trovano nel lato d'entrata, in quello d'uscita e nei pannelli di controllo sul lato
destro e sinistro della stazione.
Inizia l'inizializzazione. Al termine dell'inizializzazione, la stazione è pronta al funzionamento.
Il simbolo appare nell'area di lavoro del pannello di comando (attivato).
