Spegnere la linea SIPLACE- A partire dalla versione software SR.70x.xx Edizione 01/2011
304
5.4 Spegnere la linea SIPLACE-
ATTENZIONE
Prima di spegnere la linea, attenersi assolutamente alla procedura descritta a seguito. 5
5.4.1 Spegnere le stazioni
Per spegnere la stazione procedere come segue:
interrompere tutti i processi di montaggio così che non si trovino più circuiti stampati nella
macchina.
Controllare se gli assi Z di tutte le teste die montaggio si trovano nella loro posizione finale
superiore.
Controllare se sulle teste di montaggio si trovano ancora dei componenti e toglierli.
Chiudere il software del calcolatore della stazione con la vista.
Impostazioni --> Impostazioni macchina --> Arrestare macchina...
Dopo avere arrestato il calcolatore, spegnere la stazione con l'interruttore principale.
5.4.2 Chiudere SIPLACE Pro (Windows)
Nella barra dei menu passare da SIPLACE Pro a Oggetto --> Chiudi.
Chiudere tutti gli altri programmi sul calcolatore.
Nel menu d'avvio di Windows selezionare Arresta.
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Il pannello di comando
305
5.5 Il pannello di comando
Il pannello di comando è diviso nelle aree descritte a seguito.
Come esempio qui si vede il pannello di comando nella vista "Produzione" della macchina X4I.
5

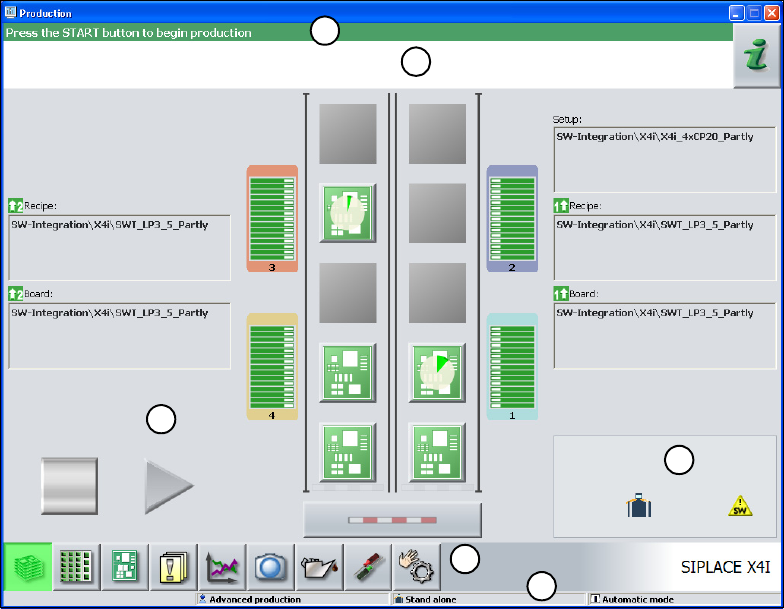

Fig. 5.5 - 1 Componenti del pannello di comando nella vista "Produzione" (nell'esempio del SIPLACE X4I)
(1) Intestazione
(2) Spazio di stato (segnalazione stato ed errore)
(3) Area di lavorazione / Area di visualizzazione
(4) Barra dei simboli
(5) Riga informazioni
(6) Visualizzazione di configurazioni modificate e di altre opzioni, p.es. funzionamento codice a
barre
5.5.1 Spazio di stato
Lo spazio di stato contiene lo stato attuale della macchina, l'ultimo errore verificatosi e l'azione da
eseguire.
Sul lato destro dello spazio di stato appaiono i seguenti simboli, secondo lo stato:
1
2
3
4
5
6
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Il pannello di comando A partire dalla versione software SR.70x.xx Edizione 01/2011
306

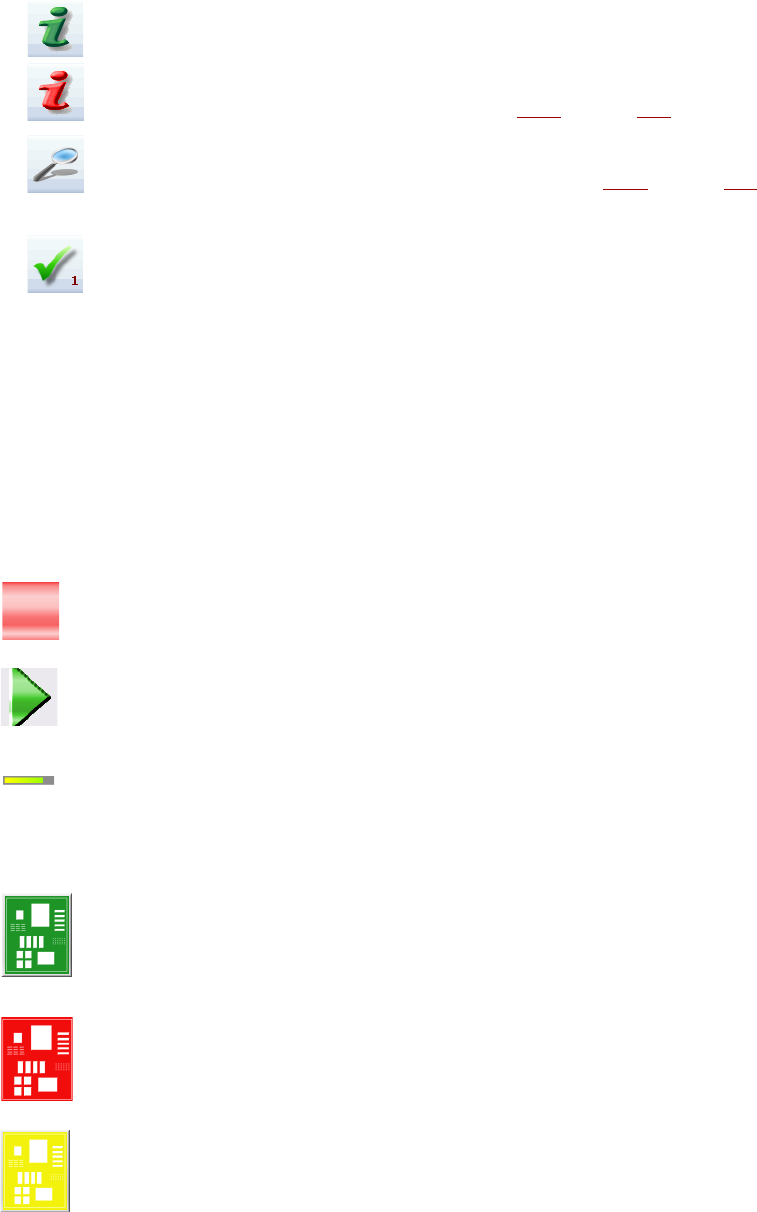

(Verde) Avvia la guida sensibile al contesto relativa all'attuale vista. Tutti gli elementi della vista
vengono brevemente spiegati.
(Rosso) Avvia il sistema di guida che visualizza le cause possibili dell'errore corrente e le opera-
zioni di eliminazione dell'errore (vedi sezione 5.6.1
, pagina 313).
Apre una finestra di dialogo che contiene la sorgente dell'errore, il testo del messaggio d'errore e
la data e l'ora in cui si è verificato l'errore (vedi sezione 5.6.1
, pagina 313). Da qui si può selezio-
nare anche la guida relativa all'errore corrente.
Cancella l'errore correntemente visualizzato dallo spazio di stato.
5.5.2 Zona di visualizzazione e lavorazione
Questa zona contiene i pulsanti d'impostazione/attivazione di funzioni, informazioni generali su
circuito scheda, allestimento, lotto e altre informazioni.
Con oggetti animati e contrassegnati da colori diversi vengono visualizzati processi o stati (p.es.
lavorazione, posto vuoto ecc...).
Nella vista "Produzione" (vista base) sono segnalati alcuni stati d'esercizio (lavorazione, errore
ecc...).
Interrompere lavorazione. Si interrompe il processo di montaggio corrente.
Continuare lavorazione. Si avvia o continua il montaggio dei circuiti stampati.
Barra progresso
Visualizza il progresso della lavorazione di ogni circuito stampato.
Circuito stampato in lavorazione
Il circuito stampato viene accettato dal sistema e viene lavorato. Appare il simbolo del CS in forma
di pulsante di colore verde scuro.
Lavorazione interrotta del circuito stampato
se la lavorazione è stata interrotta, il simbolo del CS diventa rosso.
Il circuito stampato deve essere controllato
Se il circuito stampato è nel convogliatore d'uscita e lo stato del circuito stampato deve essere
verificato dall'operatore, il simbolo del CS diventa giallo.
