Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X Il pannello di com ando A partire dalla versione soft ware SR.70x.xx E dizione 01/2011 306 (V e rde) Avvia l a guida s ensibil e al conte sto r…
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Il pannello di comando
305
5.5 Il pannello di comando
Il pannello di comando è diviso nelle aree descritte a seguito.
Come esempio qui si vede il pannello di comando nella vista "Produzione" della macchina X4I.
5
Fig. 5.5 - 1 Componenti del pannello di comando nella vista "Produzione" (nell'esempio del SIPLACE X4I)
(1) Intestazione
(2) Spazio di stato (segnalazione stato ed errore)
(3) Area di lavorazione / Area di visualizzazione
(4) Barra dei simboli
(5) Riga informazioni
(6) Visualizzazione di configurazioni modificate e di altre opzioni, p.es. funzionamento codice a
barre
5.5.1 Spazio di stato
Lo spazio di stato contiene lo stato attuale della macchina, l'ultimo errore verificatosi e l'azione da
eseguire.
Sul lato destro dello spazio di stato appaiono i seguenti simboli, secondo lo stato:
1
2
3
4
5
6
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Il pannello di comando A partire dalla versione software SR.70x.xx Edizione 01/2011
306
(Verde) Avvia la guida sensibile al contesto relativa all'attuale vista. Tutti gli elementi della vista
vengono brevemente spiegati.
(Rosso) Avvia il sistema di guida che visualizza le cause possibili dell'errore corrente e le opera-
zioni di eliminazione dell'errore (vedi sezione 5.6.1
, pagina 313).
Apre una finestra di dialogo che contiene la sorgente dell'errore, il testo del messaggio d'errore e
la data e l'ora in cui si è verificato l'errore (vedi sezione 5.6.1
, pagina 313). Da qui si può selezio-
nare anche la guida relativa all'errore corrente.
Cancella l'errore correntemente visualizzato dallo spazio di stato.
5.5.2 Zona di visualizzazione e lavorazione
Questa zona contiene i pulsanti d'impostazione/attivazione di funzioni, informazioni generali su
circuito scheda, allestimento, lotto e altre informazioni.
Con oggetti animati e contrassegnati da colori diversi vengono visualizzati processi o stati (p.es.
lavorazione, posto vuoto ecc...).
Nella vista "Produzione" (vista base) sono segnalati alcuni stati d'esercizio (lavorazione, errore
ecc...).
Interrompere lavorazione. Si interrompe il processo di montaggio corrente.
Continuare lavorazione. Si avvia o continua il montaggio dei circuiti stampati.
Barra progresso
Visualizza il progresso della lavorazione di ogni circuito stampato.
Circuito stampato in lavorazione
Il circuito stampato viene accettato dal sistema e viene lavorato. Appare il simbolo del CS in forma
di pulsante di colore verde scuro.
Lavorazione interrotta del circuito stampato
se la lavorazione è stata interrotta, il simbolo del CS diventa rosso.
Il circuito stampato deve essere controllato
Se il circuito stampato è nel convogliatore d'uscita e lo stato del circuito stampato deve essere
verificato dall'operatore, il simbolo del CS diventa giallo.
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Il pannello di comando
307

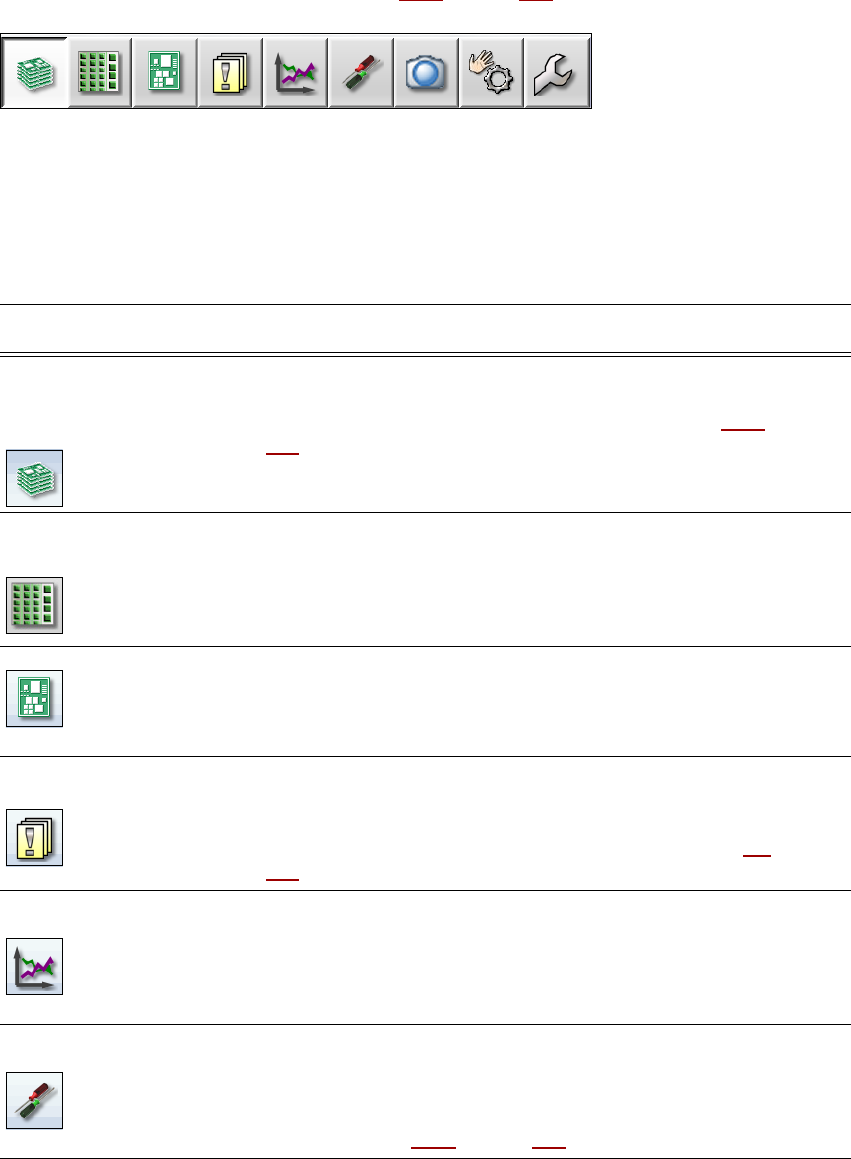

5.5.3 Barra dei simboli
Nella barra dei simboli si trovano i pulsanti delle funzioni principali del software della stazione.
Con la barra dei simboli si può passare ad altre viste nel pannello di controllo e dalle nuove viste
si possono usare altre funzioni (vedi sezione 5.5.5
, pagina 310).
5
Fig. 5.5 - 2 Barra dei simboli
I pulsanti variano in base alla configurazione e al livello operativo impostato. Alcune viste sono
disponibili solo in livelli d'uso superiori.
Nella seguente tabella sono descritti brevemente i pulsanti e le funzioni principali.
5
Simbolo Vista Descrizione
Produzione
(vista base)
Visualizzazione dello stato della macchina per i compiti eseguiti più
spesso durante la produzione.
Visualizzazione degli stati d'esercizio, vedi sezione 5.5.2
, pagina
306
.
Visualizzazione di posti, nome dell'allestimento, nome del lotto,
modifiche della configurazione e altre opzioni.
Caricatori, com-
ponenti e pipette
Si può selezionare l'allestimento singolarmente per ognuno dei 4
posti.
Controllare e allestire caricatori, componenti e pipette.
Insegnare forme involucro e forme di tasca del componente.
Visualizzazione del controllo dello stato di riempimento.
Circuiti stampati Visualizzazione dei circuiti stampati ed elenco delle posizioni di
montaggio.
Controllo e allestimento dei circuiti stampati e dei componenti.
Insegnare fiducial.
Notizie Visualizzazione di notizie relative a eventi correnti e precedenti. Le
notizie si differenziano in base al loro tipo. Si può selezionare una
tabella per errori di traccia, errori di trasporto, errori macchina, errori
generali e messaggi d'errore concatenati (vedi sezione5.6
, pagina
312
).
Statistiche Visualizzazione di statistiche relative a potenza, qualità e materiale
scartato. Visualizzazione della potenza delle macchine e dei circuiti
stampati.
Avvio dell'OIS (Operator Information System), per informazioni più
dettagliate vedi la documentazione relativa all'OIS.
Impostazioni Contiene tutte le impostazioni e opzioni.
Impostazione del livello operativo, lingua del pannello di comando.
Visualizzazione e modifica delle impostazioni della macchina, im-
postazioni dell'utente, opzioni della macchina e opzioni del softwa-
re, vedi sezione 5.5.5
, pagina 310.
